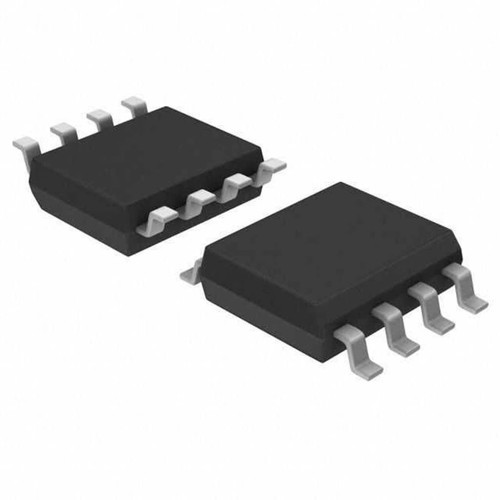

UC3844 SMD, yüksek performanslı akım modu PWM (Darbe Genişlik Modülasyonu) kontrol entegresidir. SOIC-8 SMD paketinde sunulan bu entegre, anahtarlamalı güç kaynakları ve DC-DC dönüştürücüler için kompakt ve ekonomik bir kontrol çözümü sunar.
500kHz'e kadar çalışma frekansı, düşük başlangıç akımı ve yüksek akım sürücüsü ile donatılmış bu entegreler, güç dönüştürme uygulamalarında kararlı ve verimli kontrol sağlar.
Flyback, forward ve buck dönüştürücülerde yaygın olarak kullanılan elektronik komponentler arasında yer alan UC3844 SMD, diğer entegreler içinde tek çıkışlı PWM uygulamaları için az sayıda harici komponent gerektiren ideal bir çözüm sunar.
Teknik Özellikler
UC3844 SMD 8-Pin PWM Denetleyicisi'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: Texas Instruments, ON Semiconductor, STMicroelectronics
- Ürün Serisi: UC3842-UC3845
- Paket Tipi: SOIC-8 (Small Outline Integrated Circuit).
- PWM Tipi: Akım modu kontrol
- Maksimum Çalışma Frekansı: 500kHz
- Çalışma Voltajı: 10V - 30V
- Düşük Voltaj Kesme (UVLO): 16V (başlangıç), 10V (minimum)
- Referans Voltajı: 5V ±2%
- Referans Akım Kapasitesi: 50mA
- Osilatör Frekans Aralığı: 10kHz - 500kHz
- Maksimum Görev Döngüsü: 50%
- Çıkış Sürücü Akımı: Kaynak 500mA, Akıtma 1A
- Çıkış Rise/Fall Zamanı: 50ns (1000pF yükte)
- Hata Amplifikatörü Kazancı: 70dB (tipik)
- Koruma Özellikleri: Aşırı akım koruması, düşük voltaj kilitleme
- Başlangıç Akımı:
