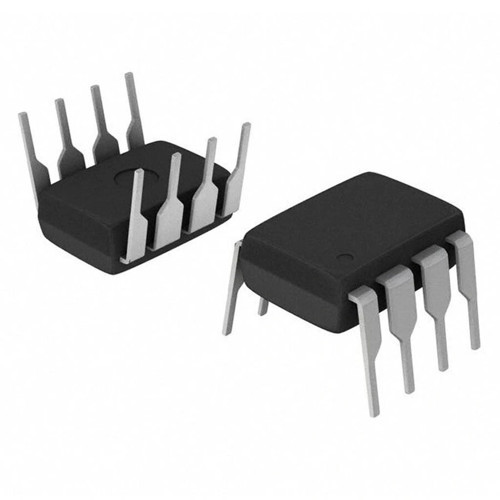

UC3844 PWM Denetleyicisi

UC3844, yüksek performanslı anahtarlamalı güç kaynakları için tasarlanmış akım mod PWM kontrol entegresidir. 8-pin DIP paketinde sunulan bu entegre, 500kHz'e kadar çalışma frekansı ve %100'e kadar duty cycle ile esnek güç yönetimi sağlar.

8.4V ile 30V arası geniş çalışma voltajı aralığına sahip bu entegreler ürünü, 1A peak çıkış akımı ve dahili 5V referans kaynağı ile SMPS uygulamaları için ideal bir seçimdir. Dahili akım sınırlama ve düşük başlangıç akımı özellikleri ile verimli çalışma sunar.

Flyback dönüştürücüler, DC-DC çeviriciler ve LED sürücü uygulamaları için tercih edilen UC3844, diğer entegreler arasında güvenilirliği ile öne çıkar. Elektronik komponentler alanında yaygın kullanılan bu entegre, kolay uygulanabilir güç yönetimi çözümleri için standart haline gelmiştir.

Teknik Özellikler

UC3844 PWM Denetleyicisi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Tipi: PWM Akım Mod Kontrol Entegresi
• Üretici: Texas Instruments, STMicroelectronics ve diğerleri
• Paket Tipi: DIP-8 (Dual In-line Package)
• Çalışma Gerilimi: 8.4V - 30V
• Başlatma/Durdurma Eşik Voltajları: 8.4V/7.6V
• Maksimum Çalışma Frekansı: 500kHz
• PWM Duty Cycle Aralığı: %0 - %100
• Çıkış Akımı: 1A peak (source/sink)
• Çıkış Tipi: Totem Pole
• Referans Voltajı: 5.0V (±1%)
• Akım Tüketimi: 15mA (tipik)
• Başlangıç Akımı: 0.5mA (maksimum)
• Akım Sınırlama Eşiği: 1V (CS pini)
• ERROR AMP Gerilim Kazancı: 90dB (tipik)
• Çalışma Sıcaklığı: 0°C ile +70°C arası (ticari)
• Oscillator Dead Time: 3% (tipik)
• Çıkış Yükselme/Düşme Süresi: 50ns (tipik)
• VREF Akım Kapasitesi: 20mA
• Pin Sayısı: 8
• RoHS Uyumluluğu: Versiyona bağlı

Kullanım Alanları

UC3844 PWM Denetleyicisi'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Güç Kaynakları

• Anahtarlamalı güç kaynakları (SMPS)
• Flyback dönüştürücüler
• Forward dönüştürücüler
• DC-DC buck ve boost dönüştürücüler
• Offline güç kaynakları

Aydınlatma Sistemleri

• LED sürücü devreleri
• Yüksek güçlü LED aydınlatma kontrolörleri
• Dimmerlenebilir aydınlatma sistemleri
• Sabit akım kaynaklı aydınlatma
• Acil durum aydınlatma güç üniteleri

Endüstriyel Uygulamalar

• Batarya şarj cihazları
• Telekomünikasyon güç kaynakları
• Motor sürücü devreleri
• Endüstriyel kontrol sistemleri
• Kesintisiz güç kaynakları (UPS)

Avantajlar ve Özellikler

UC3844 PWM Denetleyicisi'nin sağladığı avantajlar ve çözümler.

• Akım Mod Kontrolü: Hızlı geçici yanıt ve döngü kararlılığı
• Geniş Duty Cycle: %100'e kadar çalışma imkanı
• Yüksek Çalışma Frekansı: 500kHz'e kadar operasyon
• Güçlü Çıkış Sürücüsü: 1A peak çıkış akımı
• Dahili Korumalar: Aşırı akım koruması, düşük besleme koruması
• Düşük Başlangıç Akımı: Verimli çalışma için 0.5mA
• Hassas Referans Voltajı: %1 toleranslı 5V referans
• DIP Paket: Kolay prototipleme ve breadboard uyumluluğu
• Yaygın Kullanım: Geniş uygulama desteği ve örnek devreler
• Güvenilir Performans: Endüstri standardı sağlamlık

Devre Tasarımı ve Kullanım

UC3844 PWM Denetleyicisi'nin devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (DIP-8):

• Pin 1: COMP (Error Amplifier Çıkışı)
• Pin 2: FB (Feedback - Geri Besleme)
• Pin 3: CS (Current Sense - Akım Algılama)
• Pin 4: RT/CT (Frekans Ayarı)
• Pin 5: GND (Toprak)
• Pin 6: OUT (PWM Çıkışı)
• Pin 7: VCC (Besleme Voltajı)
• Pin 8: VREF (5V Referans Çıkışı)

Temel Uygulama Devresi:

1. RT ve CT komponentleri ile çalışma frekansı belirlenir
2. CS pini akım algılama direnci ile bağlanır
3. FB ve COMP pinleri geribildirim kontrolü için kullanılır
4. OUT pini MOSFET gate'ine bağlanır (10-22 ohm seri dirençle)
5. VREF pini harici devrelere referans voltajı sağlar

Frekans Ayarlama:

• Osilatör frekansı: f = 1 / (RT × CT)
• 100kHz için tipik değerler: RT = 10kΩ, CT = 1nF
• Frekans sabitleme için metal film dirençler ve polipropilen kapasitörler kullanın
• RT değeri genel olarak 5k ile 100k arasında seçilmelidir
• Datasheet'teki grafiklerden doğru komponent değerlerini seçin

Koruma ve Filtreleme:

• VCC için 0.1µF ve 10µF paralel bypass kapasitörleri kullanın
• CS pini için RC filtresi ekleyin (1k direnç ve 100pF kapasitör)
• MOSFET gate sürücüsüne 10-22 ohm seri direnç ekleyin
• Gate sürücü yolunu kısa tutun ve PCB'de kalın izler kullanın
• Sinyal ve güç topraklarını doğru yönetin, yıldız topraklama düzeni uygulayın

Sorun Giderme ve İpuçları

UC3844 PWM Denetleyicisi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çalışmama Sorunu: VCC voltajını kontrol edin, 8.4V altında kilitlenir
• Kararsız Çalışma: RT/CT değerlerini ve PCB düzenini iyileştirin
• MOSFET Hasarı: Gate sürücü devresine seri direnç ve snubber devre ekleyin
• Aşırı Isınma: Akım sınırlama devresini ve yükü kontrol edin
• Gürültü Sorunları: PCB düzenini optimize edin, filtrelemeyi artırın

PCB Tasarım İpuçları

• Yüksek frekanslı SMPS tasarımlarında kritik yolları kısa tutun
• Güç ve sinyal hatlarını ayırın, çapraz konuşmayı minimize edin
• Kompakt toprak düzlemi kullanın ve gürültülü bileşenleri izole edin
• Yüksek dI/dt hatlarını (MOSFET switching) kontrol altında tutun
• Gate sürücü hatlarını kısa, kalın ve doğrudan tasarlayın

Uygulama İyileştirme Önerileri

• MOSFET seçimini uygulama voltajı ve akımına göre optimize edin
• Hızlı geri kurtarma diyotları tercih edin
• Yüksek frekans uygulamalarında PCB parazitik etkilerini dikkate alın
• Anahtarlama ses problemleri için frekans dışında çalışmayı düşünün
• Büyük yük değişimleri için telafi ağını (compensation network) optimize edin

Paket İçeriği

• UC3844 PWM Denetleyicisi
