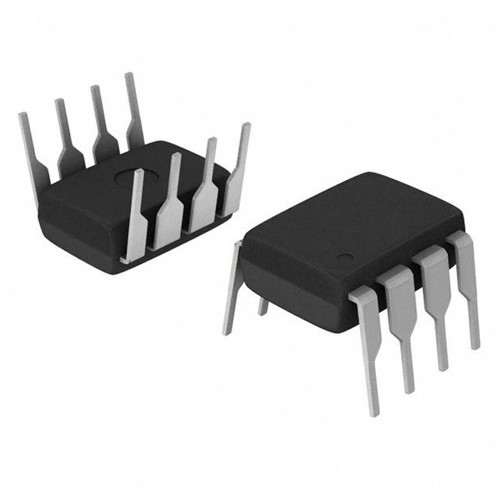

UC3843, yüksek performanslı akım modu PWM (Darbe Genişlik Modülasyonu) kontrol entegresidir. DIP-8 paketinde sunulan bu entegre, anahtarlamalı güç kaynakları ve DC-DC dönüştürücüler için kompakt ve ekonomik bir kontrol çözümü sunar.
500kHz'e kadar çalışma frekansı, düşük UVLO özelliği ve %97'ye varan görev döngüsü ile donatılmış bu entegreler, güç dönüştürme uygulamalarında kararlı ve verimli kontrol sağlar.
Boost dönüştürücüler ve düşük voltajlı sistemlerde yaygın olarak kullanılan elektronik komponentler arasında yer alan UC3843, diğer entegreler içinde yüksek görev döngülü PWM uygulamaları için az sayıda harici komponent gerektiren ideal bir çözüm sunar.
Teknik Özellikler
UC3843 PWM Denetleyicisi'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: Texas Instruments, ON Semiconductor, STMicroelectronics
- Ürün Serisi: UC3842-UC3845
- Paket Tipi: DIP-8 (Dual In-line Package).
- PWM Tipi: Akım modu kontrol
- Maksimum Çalışma Frekansı: 500kHz
- Çalışma Voltajı: 8.4V - 30V
- Düşük Voltaj Kesme (UVLO): 8.4V (başlangıç), 7.6V (minimum)
- Referans Voltajı: 5V ±2%
- Referans Akım Kapasitesi: 50mA
- Osilatör Frekans Aralığı: 10kHz - 500kHz
- Maksimum Görev Döngüsü: 97%
- Çıkış Sürücü Akımı: Kaynak 500mA, Akıtma 1A
- Çıkış Rise/Fall Zamanı: 50ns (1000pF yükte)
- Hata Amplifikatörü Kazancı: 70dB (tipik)
- Koruma Özellikleri: Aşırı akım koruması, düşük voltaj kilitleme
- Başlangıç Akımı:
