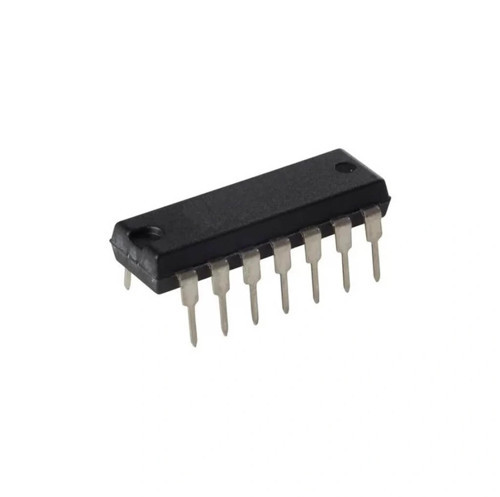

TBA120S Amplifikatör Entegresi, SGS-Thomson tarafından üretilen, özellikle TV, radyo ve ses sistemlerinde kullanılan IF (Intermediate Frequency / Ara Frekans) amplifikatör entegresidir. DIP-14 paketinde sunulan bu entegre, FM ve AM alıcı devrelerinde, sinyal işleme ve ses amplifikasyonu için ideal bir çözüm sunar. Düşük gürültü seviyesi, yüksek kazanç ve düşük güç tüketimi özellikleriyle öne çıkar.
Radyo alıcıları, TV alıcıları, verici-alıcı sistemleri ve genel amaçlı sinyal yükseltme uygulamaları için tasarlanan TBA120S, ses amplifikatörü entegresi kategorisinde kompakt ve çok fonksiyonlu bir üründür. Limiter, demodülatör ve ses preamplifikatör katlarını tek bir pakette birleştirir.
Yüksek hassasiyet, geniş dinamik aralık ve etkili AGC (Automatic Gain Control / Otomatik Kazanç Kontrolü) fonksiyonu içeren bu entegreler, elektronik komponentler arasında özellikle RF ve IF sinyal işleme uygulamalarında tercih edilen güvenilir bir bileşendir. Klasik süper-heterodyne radyo devreleri için ideal olan TBA120S, hem ticari hem de hobi amaçlı projelerde yaygın olarak kullanılmaktadır.
Teknik Özellikler
TBA120S Amplifikatör Entegresi DIP-14'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: SGS-Thomson (ST Microelectronics)
- Entegre Tipi: IF Amplifikatör / Demodülatör
- Paket Tipi: DIP-14 (Dual In-line Package)
- Pin Sayısı: 14
- Çalışma Frekansı: 4.5MHz - 12MHz (tipik kullanım 10.7MHz)
- Besleme Voltajı Aralığı: 4.5V - 14V DC
- Optimum Besleme Voltajı: 12V DC
- Kazanç: 50dB (tipik, 10.7MHz'de)
- Limitleyici Dinamik Aralığı: 90dB (minimum)
- Çıkış Empedansı: 5kΩ (tipik)
- Giriş Empedansı: 2kΩ (tipik)
- Güç Tüketimi: 30mW (tipik, 12V'da)
- Quiescent Akım: 2.5mA (tipik)
- Çalışma Sıcaklığı: -40°C ile +85°C arası
- Fonksiyonlar: IF Amplifikatör, Limiter, FM Demodülatör, Ses Preamplifikatör
- Uygulamalar: FM/AM Radyo, TV, IF Sistemleri
- Demodülatör Tipi: Faz detektörü
- AGC (Otomatik Kazanç Kontrolü): Var
- Limitleyici Aşamaları: 3 kademe
- Amplifikatör Aşamaları: 4 kademe
- Minimum Algılama Hassasiyeti: 20μV
- AF (Audio Frequency) Çıkışı: 200mV (tipik)
- Harici Komponent İhtiyacı: Minimal (birkaç kapasitör ve direnç)
- Harmonik Distorsiyon:
