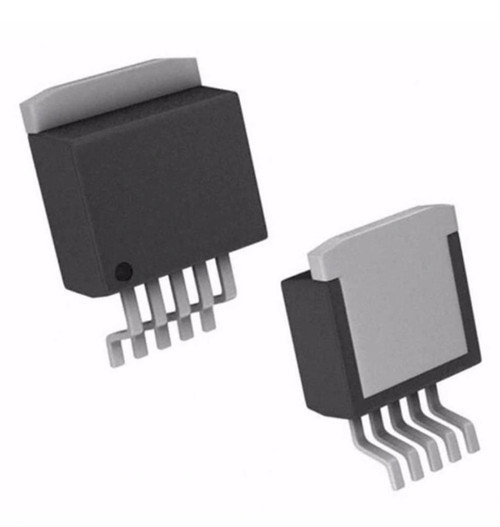

Voltaj LM2596S-ADJ SMD D2PAK Regülatör

LM2596S-ADJ SMD D2PAK Regülatör

LM2596S-ADJ, D2PAK (TO-263) paketinde sunulan yüksek performanslı step-down (buck) anahtarlamalı voltaj regülatörüdür. Ayarlanabilir çıkış voltajı ve 3A çıkış akımı kapasitesi sunan bu entegre, 4.5V-40V giriş voltaj aralığında çalışır. Sabit 150kHz anahtarlama frekansı ile düşük harici komponent sayısı gerektirir.

%73'e varan verimlilik sunan bu güç entegreleri ailesi üyesi, 1.2V-37V arası ayarlanabilir çıkış sayesinde farklı besleme ihtiyaçlarına cevap verir. Current-mode mimarisi ile yük ve hat değişimlerine hızlı tepki vererek kararlı çıkış sağlar.

Yüksek güç gerektiren projelerde ideal olan LM2596S-ADJ, entegreler dünyasında verimli çözüm sunar. Dahili termal kapatma ve akım sınırlama korumaları sayesinde güvenilir çalışan bu regülatör, diğer elektronik komponentler ile uyumlu şekilde kompakt ve verimli güç kaynakları oluşturmanıza yardımcı olur.

Teknik Özellikler

LM2596S-ADJ SMD D2PAK Regülatör'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Buck (Step-down) Anahtarlamalı Regülatör
• Model: LM2596S-ADJ
• Üretici: Texas Instruments / National Semiconductor
• Paket Tipi: D2PAK (TO-263)
• Maksimum Çıkış Akımı: 3A
• Çıkış Voltaj Aralığı: 1.2V - 37V (ayarlanabilir)
• Giriş Voltaj Aralığı: 4.5V - 40V
• Anahtarlama Frekansı: 150kHz (sabit)
• Verimlilik: %73'e kadar (tipik)
• Çıkış Voltaj Toleransı: ±4% (maksimum)
• Hat Regülasyonu: 0.4% (tipik)
• Yük Regülasyonu: 0.5% (tipik)
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Termal Direnç (Junction-to-Ambient): 35°C/W
• Güç Dağılımı: 20W @ 25°C (PCB montajlı)
• Koruma Özellikleri: Termal kapatma, akım sınırlama
• Çıkış Gürültüsü: 50mV p-p (tipik)
• Control Mimarisi: Current Mode
• Quiescent Akımı: 5mA (tipik)
• Shutdown Akımı: 80µA
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM2596S-ADJ SMD D2PAK Regülatör'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Endüstriyel Uygulamalar

• Endüstriyel kontrol sistemleri
• PLC güç kaynakları
• Motor sürücü devreleri
• Otomasyon ekipmanları
• Sensör besleme sistemleri

Yüksek Güç Gerektiren Projeler

• LED aydınlatma sürücüleri
• Güç amplifikatör beslemeleri
• Servo motor kontrol devreleri
• Yüksek güçlü mikrodenetleyici projeleri
• FPGA ve DSP güç kaynakları

Araç ve Otomotiv Elektronikleri

• Araç içi elektronik birimler
• Araç şarj sistemleri
• Otomotiv kontrol modülleri
• LED araç aydınlatmaları
• Araç eğlence sistemleri

Avantajlar ve Özellikler

LM2596S-ADJ SMD D2PAK Regülatör'ün sağladığı avantajlar ve çözümler.

• Yüksek Akım Kapasitesi: 3A sürekli çıkış akımı
• Geniş Giriş Aralığı: 4.5V-40V çalışma voltajı
• Ayarlanabilir Çıkış: 1.2V-37V arası esnek ayar
• SMD Paket: Yüksek termal performanslı D2PAK kılıf
• Dahili Korumalar: Termal ve akım sınırlama özellikleri
• Yüksek Verimlilik: %73'e varan enerji tasarrufu
• Düşük Isı Üretimi: Verimli çalışma sayesinde daha az ısınma
• Az Harici Bileşen: Sadece 4-5 harici komponent gerektirir
• Current-Mode Kontrol: Hızlı hat ve yük değişimi tepkisi
• Güvenilir Performans: Sağlam tasarım ve yüksek dayanıklılık

Devre Tasarımı ve Kullanım

LM2596S-ADJ SMD D2PAK Regülatör'ün devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (D2PAK):

• Pin 1: VIN (Giriş Voltajı)
• Pin 2: Output (Çıkış)
• Pin 3: GND (Toprak)
• Pin 4: Feedback (Geri Besleme)
• Pin 5: ON/OFF (Açma/Kapama)
• Tab: GND (Toprak - Soğutma)

Temel Devre Bağlantısı:

1. Giriş filtreleme kapasitörü (100µF elektrolitik + 0.1µF seramik) VIN ve GND arasına bağlanır
2. Schottky diyot (3A, 40V) çıkış ve Output pini arasına bağlanır
3. İndüktör (33µH, 3A) Output pini ve çıkış arasına bağlanır
4. Çıkış filtreleme kapasitörü (100µF, düşük ESR) çıkış ve GND arasına bağlanır
5. R1 (1kΩ) ve R2 (değişken) dirençleri ile çıkış voltajı ayarlanır
6. ON/OFF pini çalıştırmak için GND'ye bağlanır veya kapatmak için VIN'e bağlanır

Çıkış Voltajı Hesaplama:

• Vout = 1.23V × (1 + R2/R1)
• Örnek: 5V çıkış için R1=1kΩ, R2=3.05kΩ kullanılabilir
• Örnek: 12V çıkış için R1=1kΩ, R2=8.76kΩ kullanılabilir
• Hızlı değişim için R1 sabit tutulup R2 değeri ayarlanır
• Hassas ayar için trimpot kullanılabilir

Komponent Seçimi İpuçları:

• İndüktör: 33µH, en az 3.5A doyma akımı, düşük DCR (0.1Ω veya altı)
• Schottky Diyot: 3A veya üstü, düşük ileri voltaj düşümü (0.5V altı)
• Çıkış Kapasitörü: Düşük ESR (0.05Ω veya altı) özellikli elektrolitik tip
• Giriş Kapasitörü: Yüksek RMS akım kapasiteli elektrolitik tip
• Geri besleme dirençleri: %1 toleranslı metal film tipi

Sorun Giderme ve İpuçları

LM2596S-ADJ SMD D2PAK Regülatör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Voltajı Kararsızlığı: Geri besleme dirençlerini kontrol edin, %1 toleranslı kullanın
• Aşırı Isınma: PCB soğutma alanlarını artırın, termal pedleri doğru bağlayın
• Düşük Verimlilik: Daha düşük dirençli indüktör ve daha iyi Schottky diyot kullanın
• Yüksek Çıkış Ripple: Çıkış kapasitörünü artırın, düşük ESR tip ekleyin
• Çalışmama Sorunu: ON/OFF pininin GND'ye bağlı olduğunu kontrol edin

SMD Montaj İpuçları

• D2PAK için PCB üzerinde geniş termal pad bırakın
• Termal pad altına çoklu via delikler açın
• Lehim pastası şablonunda termal pad için %50-60 açıklık kullanın
• Reflow sıcaklık profilini doğru ayarlayın
• Soğutma için PCB'nin arka tarafına bakır alanlar ekleyin

Performans İyileştirme Önerileri

• Giriş ve çıkış filtreleme kapasitörlerini entegre yakınına yerleştirin
• Anahtarlama yollarını kısa tutun
• Akım yolları için geniş bakır izler kullanın
• Hassas ayarlar için çok turlu trimpot tercih edin
• Çıkış gürültüsünü azaltmak için ek LC filtre ekleyin

Paket İçeriği

• LM2596S-ADJ SMD D2PAK Regülatör
