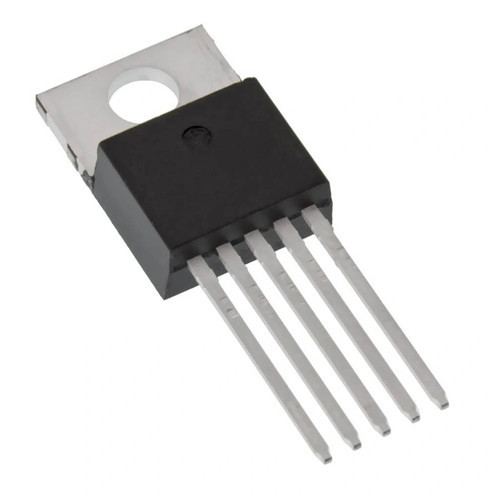

LM2576HVT-5V, 60V'a kadar giriş voltajlarını kabul edip sabit 5V çıkış sağlayan yüksek performanslı adım düşürücü (buck) anahtarlamalı voltaj regülatörüdür. HV (High Voltage) modeliyle standart LM2576 versiyonundan ayrılan bu entegre, özellikle yüksek giriş voltajlı uygulamalarda ve zorlu endüstriyel ortamlarda ideal çözüm sunar.
TO-220-5 paketinde sunulan bu güç entegresi, 3A sürekli çıkış akımı kapasitesi ve 52kHz sabit anahtarlama frekansı ile çalışır. Dahili anahtarlama transistörü, akım sınırlama ve termal koruma özellikleriyle güvenli çalışma sağlayan LM2576HVT-5V, minimum harici komponent gereksinimi ile kararlı 5V güç kaynağı tasarımını kolaylaştırır.
Sağlam yapısı ve geniş çalışma koşulları toleransıyla öne çıkan entegreler ailesinin bu üyesi, yüksek endüstriyel standartlara uygun tasarımlar için geliştirilmiştir. Elektronik komponentler arasında yer alan LM2576HVT-5V, 48V sistemler, otomotiv uygulamaları ve zorlu koşullarda çalışan ekipmanlarda güvenilir 5V besleme sağlar.
Teknik Özellikler
LM2576HVT-5V 3A Voltaj Regülatörü TO-220-5'in detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: Texas Instruments / National Semiconductor
- Ürün Serisi: LM2576HV
- Model: LM2576HVT-5.0
- Regülatör Tipi: Anahtarlamalı (Buck Converter)
- Çıkış Voltajı: 5.0V (Sabit)
- Maksimum Çıkış Akımı: 3A
- Giriş Voltaj Aralığı: 7V - 60V
- Minimum Giriş Voltajı: 7V (Vout + 2V)
- Maksimum Giriş Voltajı: 60V
- Çıkış Voltaj Toleransı: ±4% (max)
- Anahtarlama Frekansı: 52kHz (±10%)
- Line Regulation: 0.5% (tipik)
- Load Regulation: 1% (tipik)
- Verimlilik: %77-88 (tipik, yük durumuna göre)
- Çalışma Sıcaklığı: -40°C ile +125°C arası
- Güç Dağılımı: 1.9W (dahili, 25°C'de)
- Paket Tipi: TO-220-5
- Montaj Tipi: Through Hole
- Pin Sayısı: 5
- ON/OFF Kontrol: Evet, düşük güç kapatma modu
- Koruma Özellikleri: Termal kapatma, akım sınırlama
- Current Limit: 4.5A (tipik)
- Quiescent Current: 5mA (tipik)
- Shutdown Current: 50µA (max)
- Çıkış Dalgalanması:
