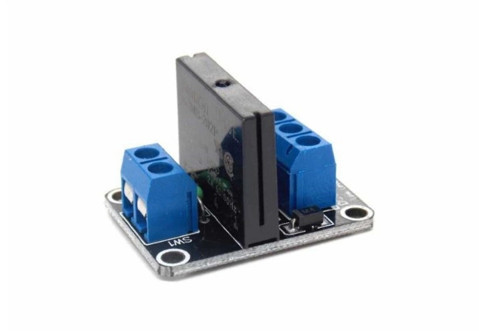

Voltaj 5V 1 Kanal Solid State Röle Kartı (5V 2A)

5V 1 Kanal Solid State Röle Kartı (5V 2A)

5V 1 kanal solid state röle (SSR) kartı, mikrodenetleyici ve dijital kontrol devreleri ile düşük gerilimli sinyaller üzerinden AC yükleri sessiz ve dayanıklı şekilde anahtarlamak için tasarlanmış elektronik bir anahtarlama modülüdür. Mekanik kontak yerine yarı iletken anahtarlama kullanarak kıvılcım ve aşınma gibi mekanik sorunları ortadan kaldırır. 5V DC kontrol sinyali ile tetiklenir ve AC yüklerde 2A’e kadar güvenli anahtarlama yapabilir. PLC, Arduino, Raspberry Pi gibi kontrol kartları ile kolay entegrasyon sağlar.

Teknik Özellikler

• Çalışma Gerilimi: 5V DC (kontrol / bobin tarafı)
• Çıkış Tipi: Solid State Röle (SSR)
• Maksimum Yük Akımı: 2A AC
• Maksimum Yük Gerilimi: Genellikle 240V AC
• Kanal Sayısı: 1
• Kontrol Sinyali Seviyesi: TTL 5V
• Opto-izolasyon: Var (modülden modele değişebilir)
• LED Göstergesi: Tetikleme durum göstergesi
• Montaj: Pin header ile breadboard / PCB

Anahtar Avantajlar

• Solid state yapısı sayesinde mekanik kontak aşınması yoktur ve anahtarlama sessizdir. Bu durum hem cihaz güvenliğini artırır hem de elektromanyetik paraziti azaltır. Mekanik rölelerde görülen kıvılcım ve temas yıpranması yaşanmaz. Bu özellik özellikle sürekli anahtarlama gerektiren uygulamalarda büyük avantaj sağlar.
• 5V DC kontrol girişi ile Arduino, ESP32/ESP8266, Raspberry Pi ve diğer mikrodenetleyicilerle doğrudan uyumludur. Ek sürücü devresi ihtiyacı genellikle yoktur. Bu sayede devre tasarımı sadeleşir ve maliyet azalır. Gömülü sistemlere kolayca entegre edilir.
• AC yüklerde 2A’e kadar güvenli anahtarlama sağlayabilir. Küçük fanlar, düşük güçlü lamba ve benzeri cihazları kontrol etmek için uygundur. Yüksek akım gerektiren cihazlar için SSR’nin yeterli kapasitesi mevcuttur. Röle kartı üzerinde tetikleme LED’i sayesinde durum kolayca izlenir.
• Opto-izolatörlü giriş yapısı ile kontrol ve güç devresi arasında güvenli izolasyon sağlanır (var ise). Bu, mikrodenetleyici tarafını yüksek gerilimden korur. Endüstriyel gürültü ortamlarında daha stabil sinyal aktarımı sağlar. Bu izolasyon, kontrol sinyallerini korur ve sistem güvenliğini artırır.

Uygulama Alanları

• Arduino ve diğer mikrodenetleyici tabanlı projelerde AC yük kontrolü için idealdir. Ev otomasyonunda ışık ve priz kontrolü gibi uygulamalarda kullanılabilir. Sensör veya zamanlama tabanlı kontrol sistemlerinde görev alabilir. Pratik ve ekonomik çözümdür.
• PLC ve kontrol panolarında düşük güçlü AC yüklerin açma/kapama işlemleri için uygundur. Endüstriyel kontrol kartlarında yardımcı SSR kartı olarak kullanılabilir. Endüstriyel ortamda gürültü bağışıklığı sağlar.
• Akıllı ev uygulamalarında fan, aydınlatma, pompalar gibi yüklerin kontrolünde kullanılabilir. Mikrodenetleyici veya otomasyon sinyalleri ile entegre olur. Sessiz çalışma avantajı yaşam alanlarında rahatsızlık oluşturmaz.
• DIY ve hobi elektroniği projelerinde pratik AC güç kontrolü sağlar. Kablolama ve montajı kolaydır. Breadboard ve PCB devrelerine hızlı entegrasyon imkânı sunar. Prototip geliştirme sürecini hızlandırır.

Paket İçeriği

1 Adet 5V 1 Kanal Solid State Röle Kartı (5V 2A)
