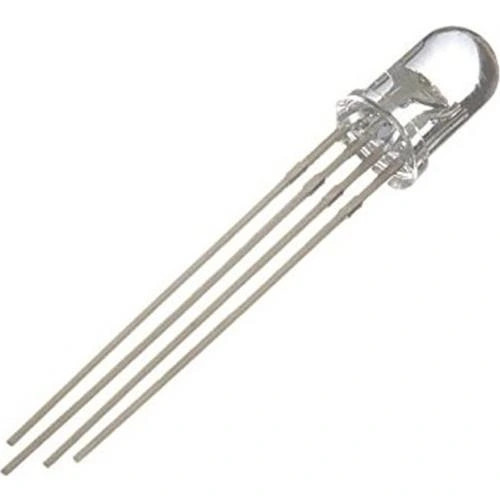

Voltaj 5mm RGB Led (Ortak Anot - 4 Pin)

5mm RGB LED (Ortak Anot 4 Pin)

5mm RGB LED, tek bir pakette üç farklı rengi (kırmızı, yeşil, mavi) barındıran çok renkli bir ışık yayan diyottur. Ortak anot yapısı sayesinde tek bir pozitif bağlantı ile üç farklı rengi ayrı ayrı veya karıştırarak milyonlarca renk tonu elde etmenizi sağlar.

Bu RGB LED, Arduino projeleri için ideal bir bileşendir. PWM (Darbe Genişlik Modülasyonu) kontrolü ile üç rengin farklı yoğunluklarını ayarlayarak gökkuşağı efektleri, animasyonlar ve çeşitli renk geçişleri oluşturabilirsiniz.

LCD ve LCD Ekran kategorisinde bulunan bu ürün, ışık göstergeleri, ambiyans aydınlatma, kullanıcı arayüzleri ve dekoratif aydınlatma projeleri için kompakt ve çok yönlü bir çözüm sunar.

Teknik Özellikler

5mm RGB LED (Ortak Anot 4 Pin)'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Paket Tipi: 5mm Yuvarlak LED.
• Bağlantı Tipi: Ortak Anot (Common Anode)
• Pin Sayısı: 4 Pin (Anot + RGB),
• Pin Düzeni:
  • Pin 1: Anot (+)
  • Pin 2: Katot - Kırmızı (-)
  • Pin 3: Katot - Yeşil (-)
  • Pin 4: Katot - Mavi (-)
• Dalga Boyları:
  • Kırmızı: 620-625nm
  • Yeşil: 520-525nm
  • Mavi: 465-470nm
• Işık Yoğunluğu (Tipik):
  • Kırmızı: 2000-4000 mcd
  • Yeşil: 6000-8000 mcd
  • Mavi: 2000-4000 mcd
• İleri Voltaj (Tipik):
  • Kırmızı: 1.8-2.2V
  • Yeşil: 3.0-3.4V
  • Mavi: 3.0-3.4V
• İleri Akım: 20mA (her renk için maksimum)
• Görüş Açısı: 25-30 derece
• Çalışma Sıcaklığı: -25°C ~ +80°C
• Depolama Sıcaklığı: -30°C ~ +85°C
• Maksimum Güç Tüketimi: 75mW
• Lens Tipi: Şeffaf (Diffused lens opsiyonları da mevcuttur)
• Bacak Uzunluğu: Yaklaşık 25mm
• Ömür: 50,000+ saat (normal kullanımda)

Bağlantı ve Kullanım

5mm RGB LED (Ortak Anot 4 Pin)'in bağlantısı ve kullanım talimatları.

Arduino ile temel bağlantı:

• Anot Pini (1): Arduino'nun 5V veya 3.3V pinine
• Kırmızı Katot (2): 150-330Ω direnç üzerinden Arduino'nun PWM pinine (örn. D9)
• Yeşil Katot (3): 150-330Ω direnç üzerinden Arduino'nun PWM pinine (örn. D10)
• Mavi Katot (4): 150-330Ω direnç üzerinden Arduino'nun PWM pinine (örn. D11)

Direnç hesaplama:

• Her renkli LED farklı ileri voltaj değerine sahiptir
• Kırmızı için: (Vcc - 2.0V) / 20mA = direnç değeri
• Yeşil/Mavi için: (Vcc - 3.2V) / 20mA = direnç değeri
• 5V beslemede: Kırmızı için 150Ω, Yeşil/Mavi için 100Ω dirençler uygundur
• 3.3V beslemede: Kırmızı için 68Ω, Yeşil/Mavi için 10Ω dirençler uygundur

Renk karışımı prensibi:

• Kırmızı + Yeşil = Sarı
• Kırmızı + Mavi = Magenta
• Yeşil + Mavi = Camgöbeği (Cyan)
• Kırmızı + Yeşil + Mavi = Beyaz
• Her rengin yoğunluğunu PWM ile ayarlayarak milyonlarca farklı ton elde edilebilir

Dikkat edilmesi gerekenler:

• Anot ve katot pinlerini doğru bağladığınızdan emin olun
• Maksimum akım değerlerini (20mA) aşmayın
• Uzun süreli kullanımlarda ısınmaya karşı önlem alın
• Ters polarite koruma direnci kullanın (opsiyonel)
• Pin tanımlamasında belirsizlik varsa multimetre ile test edin

Uygulama Alanları

5mm RGB LED (Ortak Anot 4 Pin)'in kullanılabileceği çeşitli projeler ve uygulama alanları.

Elektronik Projeleri

• Durum göstergeleri
• Çok renkli bildirimler
• İnteraktif kontrol panelleri
• Ortam sensörleri için renk kodlu göstergeler
• Hata ve işlem durum bildirimleri

Dekoratif Uygulamalar

• Ambiyans aydınlatma sistemleri
• Müzikle senkronize ışık gösterileri
• Model ve maket aydınlatmaları
• Dekoratif LED dizileri
• Işıklı sanat projeleri

Eğitim ve Eğlence

• Renk teorisi öğretimi
• LED programlama alıştırmaları
• Görsel efekt deneyleri
• Elektronik oyunlar
• Işıklı bulmacalar

Proje Örnekleri

5mm RGB LED (Ortak Anot 4 Pin) kullanılarak yapılabilecek detaylı proje örnekleri.

Ruh Hali Göstergesi Lamba

Arduino Nano, bir RGB LED, potansiyometre ve küçük bir akrilik kutu kullanarak kişiselleştirilmiş bir ruh hali göstergesi yapabilirsiniz. Arduino, potansiyometre değerini okuyarak LED'in rengini değiştirir. Potansiyometrenin farklı konumları farklı ruh hallerini temsil eder - mavi sakinlik, yeşil odaklanma, sarı enerji, kırmızı heyecan gibi. Dönüştürücü bir aralık boyunca döndürüldüğünde, LED rengi pürüzsüz bir geçişle değişir. Sistem, küçük bir akrilik veya ahşap kutu içine yerleştirilebilir ve masaüstü veya gece lambası olarak kullanılabilir. Bu basit ama etkili proje, kullanıcının ruh halini görsel olarak temsil ederek çalışma veya yaşam alanında atmosferi belirlemede yardımcı olur. Ortam sensörleri ekleyerek otomatik renk değişimleri sağlanabilir.

Sıcaklık Gösterimi RGB Termometre

Arduino UNO, DHT11 sıcaklık sensörü, RGB LED ve bir breadboard kullanarak görsel geri bildirim sağlayan bir termometre oluşturabilirsiniz. Arduino, sensörden sıcaklık verilerini okur ve değere göre LED'in rengini ayarlar. Örneğin, 0-10°C mavi, 10-20°C camgöbeği, 20-25°C yeşil, 25-30°C sarı, 30°C ve üzeri kırmızı olarak gösterilebilir. Ayrıca, sıcaklık değişimi hızına bağlı olarak yanıp sönme efektleri eklenebilir - hızlı ısınma veya soğuma durumlarında LED daha hızlı yanıp söner. Bu sistem, bitki yetiştirme ortamları, akvaryum izleme veya ev hava durumu istasyonları için görsel bir gösterge olarak kullanılabilir. Bir kutu içine yerleştirerek taşınabilir bir termometre olarak da kullanabilirsiniz.

Müzik Ritim Göstergesi

Arduino UNO, ses sensörü modülü, birkaç RGB LED ve basit bir amplifikatör devresi kullanarak müzikle senkronize bir ışık sistemi yapabilirsiniz. Ses sensörü, ortamdaki müziğin seviyesini ve frekansını algılar. Arduino, bu verileri işleyerek farklı frekans bantlarına göre LED'leri kontrol eder - bas tonlar kırmızı, orta tonlar yeşil, tiz tonlar mavi ışıkla temsil edilebilir. Ses seviyesi arttıkça LED'lerin parlaklığı artar. Basit bir FFT (Hızlı Fourier Dönüşümü) algoritması kullanarak müzikteki frekans bileşenlerini ayırt edebilirsiniz. Bu projeyi birden fazla RGB LED ile genişleterek odanızın farklı köşelerine yerleştirebilir ve çok yönlü bir müzik görselleştirme sistemi oluşturabilirsiniz. Özellikle parti ortamları ve ev sinema sistemleri için atmosferi zenginleştiren bir unsur olacaktır.

Sorun Giderme ve İpuçları

5mm RGB LED (Ortak Anot 4 Pin) kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• LED Yanmıyor: Bağlantıları ve polariteyi kontrol edin. Ortak anot pine pozitif voltaj, katot pinlerine negatif voltaj uygulandığından emin olun. Dirençlerin doğru değerde olduğunu kontrol edin.
• Renkler Doğru Görünmüyor: Pin bağlantılarını kontrol edin, RGB pinleri karışmış olabilir. Kullandığınız direnç değerlerini kontrol edin. Farklı renkler farklı direnç değerlerine ihtiyaç duyabilir.
• Renk Karışımı Zayıf: PWM frekansını kontrol edin. Daha yüksek frekans daha iyi karışım sağlayabilir. Difüzör veya buzlu lens kullanarak ışık karışımını iyileştirebilirsiniz.
• LED Çok Sönük: Direnç değerlerinin çok yüksek olmadığından emin olun. Besleme voltajının yeterli olduğunu kontrol edin. Her renk için akım sınırlamasını kontrol edin.
• LED Çok Hızlı Yanıyor: Akım değeri çok yüksek olabilir. Uygun seri dirençler kullandığınızdan emin olun. Maksimum akım değerinin 20mA'i geçmediğini kontrol edin.

Performans İpuçları

• Her renk kanalı için farklı direnç değerleri kullanın
• Renk dengesi için değerler: R=100Ω, G=68Ω, B=68Ω (5V için)
• Daha iyi karışım için ışık difüzörü veya buzlu LED lens kullanın
• Uzun ömür için maksimum akımın %80'inde çalıştırın
• Isınma sorunları için gerekirse soğutma ekleyin

Paket İçeriği

• 5mm RGB LED (Ortak Anot 4 Pin)
