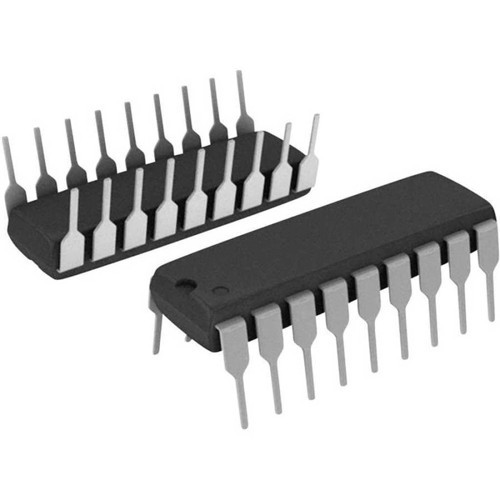

Voltaj ULN2803 DIP-18 BJT - Bipolar Transistör Entegresi

ULN2803 DIP-18 BJT Bipolar Transistör Entegresi

ULN2803, sekiz adet Darlington transistör çiftini tek bir DIP-18 paketinde barındıran çok yönlü bir sürücü entegresidir. Endüstriyel uygulamalar, otomasyonlar ve elektronik proje geliştirme süreçleri için tasarlanmış bu entegre, yüksek gerilim ve akımda çalışabilen transistör dizisini kolayca kullanmanızı sağlar.

500mA sürekli çıkış akımı kapasitesi ve 50V'a kadar çalışma gerilimi sunan bu elektronik komponent, röle, solenoid, motor ve LED gibi endüktif ve dirençli yükleri sürmek için ideal bir seçimdir.

Her kanalında dahili koruma diyotları bulunan ULN2803, mikrodenetleyiciler ve düşük güçlü lojik devrelerle yüksek güçlü yükleri sürmek için transistör tabanlı, güvenilir ve ekonomik bir arabirim çözümü sunar.

Teknik Özellikler

ULN2803 DIP-18 BJT Bipolar Transistör Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: Darlington BJT NPN
• Paket Tipi: DIP-18
• Kanal Sayısı: 8
• Giriş Voltaj Uyumluluğu: TTL, CMOS, PMOS, LSTTL
• Çıkış Gerilimi (Maks.): 50V
• Çıkış Akımı (Sürekli): 500mA/kanal
• Çıkış Akımı (Tepe): 600mA/kanal
• Toplam Paket Akımı: 2.5A
• Giriş Baskılama Dirençleri: 2.7kΩ (Tipik)
• Çıkış Doyum Gerilimi: 1.3V (Tipik, IC=350mA)
• Bastırma Diyotları: Dahili
• Diyot Kırılma Gerilimi: 50V
• Diyot Akımı: 500mA (maksimum)
• Çalışma Sıcaklığı: 0°C ~ +70°C
• Montaj Tipi: Through-Hole DIP
• Pin Sayısı: 18 (2.54mm aralıklı)

Kullanım Alanları

ULN2803 DIP-18 BJT Bipolar Transistör Entegresi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Kontrol Uygulamaları

• Röle sürücü devreleri
• Solenoid valf kontrolü
• PLC arayüz sistemleri
• Elektromanyetik kilit mekanizmaları

Motor Sürücü Devreleri

• Step motor kontrolü
• Düşük güçlü DC motor sürücüleri
• Fan kontrolü
• Servo motorlar için arayüz

Aydınlatma Kontrolü

• LED dizi sürücüleri
• Çoklu lamba kontrolü
• Endüstriyel gösterge panelleri
• Reklam panoları

Elektronik Projeler

• Arduino/Raspberry Pi genişletme kartları
• Hobi elektronik sistemleri
• Robot kontrol devreleri
• Eğitim amaçlı deney setleri

Avantajlar ve Özellikler

ULN2803 DIP-18 BJT Bipolar Transistör Entegresi'nin sağladığı avantajlar ve çözümler.

• Sekiz Kanallı Yapı: Tek entegre ile çoklu yük kontrolü
• Dahili Bastırma Diyotları: Endüktif yüklerde geri EMK koruması
• Geniş Besleme Voltajı: 50V'a kadar çalışma imkanı
• Yüksek Akım Kapasitesi: Kanal başına 500mA sürekli akım
• TTL/CMOS Uyumlu Girişler: Mikrodenetleyicilerle kolay entegrasyon
• DIP Paketi: Breadboard ve delikli PCB ile kolay prototipleme
• Yüksek Gürültü Bağışıklığı: Endüstriyel ortamlarda güvenilir çalışma
• Düşük Maliyetli Çözüm: Ekonomik güç sürücü entegresi

Montaj ve Kullanım

ULN2803 DIP-18 BJT Bipolar Transistör Entegresi'nin montaj ve kullanım süreci hakkında bilgiler.

Devre tasarımı için yapmanız gerekenler:

• DIP-18 soket kullanarak kolay değiştirme imkanı sağlayın
• COM pinini röle/solenoidlerin besleme gerilimine bağlayın
• Mikrodenetleyici çıkışlarını entegrenin giriş pinlerine bağlayın
• Çıkış yüklerini kollektör pinleri ve besleme arasına yerleştirin
• Yüksek akım uygulamalarında PCB yollarını kalın tasarlayın
• Besleme hattına 100nF bypass kapasitörü ekleyin

ULN2803 pin bağlantıları ve fonksiyonları:

• Pin 1-8: Giriş pinleri (1B - 8B)
• Pin 9: GND (Toprak)
• Pin 10: COM (Ortak bastırma diyot bağlantısı)
• Pin 11-18: Çıkış pinleri (1C - 8C)
• Girişlere lojik 1 uygulandığında ilgili çıkış transistörü aktif olur (sink modu)
• COM pini, endüktif yüklerin geri EMK'sını söndürmek için kullanılır
• Açık kollektör çıkışları sayesinde farklı gerilimlerle çalışan yükleri sürebilirsiniz

Sorun Giderme ve İpuçları

ULN2803 DIP-18 BJT Bipolar Transistör Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Toplam akım limitini aşmayın ve yeterli soğutma sağlayın
• Röle/Solenoid Çalışmaması: COM pininin doğru bağlandığını kontrol edin
• Düşük Sürüş Gücü: Çıkış doyum voltajını (1.3V) hesaba katın
• Darbeli Yük Sorunları: Yük yakınına ilave destek kapasitörleri ekleyin

Verimli Kullanım İpuçları

• 3.3V mikrodenetleyiciler için 2.7kΩ giriş direnci yeterlidir
• Yükün beslemesi yüksek gerilimde çalışsa bile COM pinini bu gerilime bağlayın
• Tüm kanalları maksimum akımda aynı anda çalıştırmaktan kaçının
• Kritik uygulamalarda DIP soket yerine doğrudan lehim yaparak ısı transferini iyileştirin

Paket İçeriği

• ULN2803 DIP-18 BJT Bipolar Transistör Entegresi
