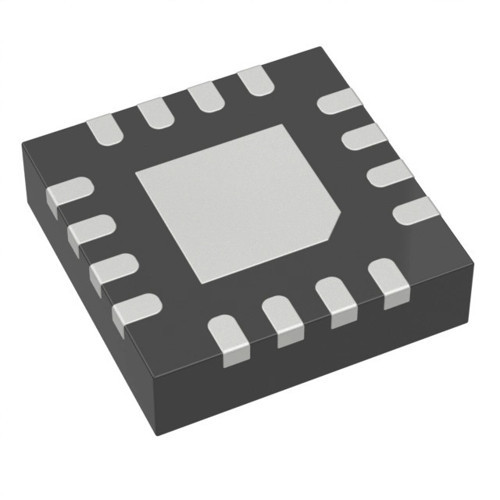

Texas Instruments TLV62130RGTR 3A Yüksek Verimli Buck DC-DC Regülatör

Texas Instruments TLV62130RGTR 3A Yüksek Verimli Buck DC-DC Regülatör

Texas Instruments TLV62130RGTR, yüksek verimlilik ve hızlı transient tepkisi sunan DCS-Control™ mimarili senkron bir step-down (buck) DC-DC regülatör entegresidir. 4V ile 17V arasındaki giriş gerilimini ayarlanabilir çıkışa dönüştürerek 3A’e kadar sürekli çıkış akımı sağlayabilir. Özellikle endüstriyel kontrol sistemleri, gömülü kartlar, FPGA/MCU beslemeleri ve dağıtık güç mimarileri için optimize edilmiştir. 2.5MHz anahtarlama frekansı sayesinde küçük harici komponentlerle kompakt ve verimli güç tasarımları oluşturulmasına imkan tanır.

Teknik Özellikleri

• Model: TLV62130RGTR
• Marka: Texas Instruments
• Ürün Tipi: DC-DC Step-Down (Buck) Regülatör
• Kontrol Mimarisi: DCS-Control™
• Giriş Gerilimi: 4V – 17V
• Çıkış Gerilimi: 0.9V – 5V (ayarlanabilir)
• Çıkış Akımı: 3A
• Anahtarlama Frekansı: 2.5MHz
• Verimlilik: Yüksek verimli senkron yapı
• Topoloji: Buck (Step-Down)
• Koruma Özellikleri: Akım limiti, termal koruma
• Çalışma Sıcaklığı: -40°C ~ +85°C
• Montaj Tipi: SMD
• Paket Tipi: 16-VFQFN (exposed pad)

Anahtar Avantajlar

• DCS-Control™ yapısı sayesinde hızlı yük değişimlerine anında tepki verir. Bu da özellikle işlemci ve FPGA beslemelerinde voltaj stabilitesini artırır. Sistem kararlılığını yükseltir. Gürültü performansını iyileştirir.
• 2.5MHz yüksek anahtarlama frekansı sayesinde küçük bobin ve kapasitörlerle kompakt tasarım yapılmasına imkan verir. Bu da PCB alanını azaltır. Daha yoğun kart tasarımlarını mümkün kılar. Ürün boyutunu küçültür.
• 3A çıkış kapasitesi sayesinde orta güç seviyesindeki sistemler için güçlü bir besleme sağlar. Bu da tek regülatörle birden fazla yükü beslemeye olanak tanır. Tasarım esnekliğini artırır. Güç yönetimini sadeleştirir.
• Yüksek verimlilikli senkron buck mimarisi sayesinde ısı kaybını azaltır. Bu da termal tasarımı kolaylaştırır. Soğutma ihtiyacını düşürür. Sistem güvenilirliğini artırır.

Uygulama Alanları

• Endüstriyel kontrol kartlarında kullanılır. MCU ve lojik devreleri besler. Bu da sistem kararlılığını artırır. Otomasyon uygulamalarına uygundur.
• FPGA ve mikroişlemci sistemlerinde kullanılır. Hassas çekirdek voltajlarını sağlar. Bu da performans kararlılığı sunar. Gömülü sistem tasarımlarına uygundur.
• IoT ve gömülü cihazlarda kullanılır. Verimli güç dönüşümü sağlar. Bu da batarya ve adaptör sistemlerinde avantaj sunar. Enerji verimliliğini artırır.
• Dağıtık güç mimarilerinde kullanılır. Farklı alt devrelere stabil voltaj sağlar. Bu da sistem bütünlüğünü korur. Karmaşık PCB tasarımlarını destekler.

Paket İçeriği

1 Adet Texas Instruments TLV62130RGTR DC-DC Buck Regülatör Entegresi
