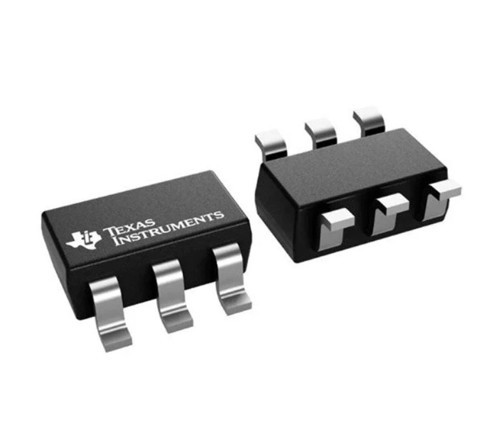

Texas Instruments SN74LVC2G06DBVR Çift Açık Drenç İnvertör Entegresi

Texas Instruments SN74LVC2G06DBVR Çift Açık Drenç İnvertör Entegresi

Texas Instruments SN74LVC2G06DBVR, düşük güç tüketimi ve yüksek hızlı dijital sinyal işleme uygulamaları için geliştirilmiş çift kanallı açık drenç (Open-Drain) invertör entegresidir. 1.65V ile 5.5V arasında geniş besleme gerilimi desteği sayesinde 1.8V, 2.5V, 3.3V ve 5V lojik sistemlerle uyumlu çalışır. Open-drain çıkış yapısı, farklı gerilim seviyelerindeki sistemlerin birbirleriyle güvenli şekilde haberleşmesini sağlarken, kablolu-AND (Wired-AND) ve aktif düşük (Active-Low) lojik uygulamalarında esnek tasarım imkânı sunar. SOT-23-6 kompakt paketi sayesinde alanın sınırlı olduğu PCB tasarımlarında ideal çözümdür.

SN74LVC2G06 serisi düşük bekleme akımı, yüksek çıkış akım kapasitesi ve hızlı anahtarlama performansı ile endüstriyel kontrol sistemleri, gömülü sistemler, mikrodenetleyici projeleri ve haberleşme devrelerinde güvenilir kullanım sunar. Ioff özelliği sayesinde kısmi güç kapatma (Partial Power Down) durumlarında ters akım oluşumunu engelleyerek sistem güvenliğini artırır.

Teknik Özellikleri

• Model: SN74LVC2G06DBVR
• Marka: Texas Instruments
• Ürün Tipi: Çift Açık Drenç İnvertör (Dual Open-Drain Inverter)
• Seri: 74LVC
• Kanal Sayısı: 2
• Mantık Fonksiyonu: Inverter (NOT Gate)
• Çıkış Tipi: Open-Drain
• Besleme Gerilimi: 1.65V – 5.5V
• Maksimum Çıkış Akımı: 32mA
• Maksimum Yayılma Gecikmesi: 2.9ns @ 5V, 50pF
• Bekleme Akımı (Maks.): 10µA
• Özellikler: Ioff, Down Translation, Open-Drain
• Paket Tipi: SOT-23-6 (DBV)
• Montaj Tipi: SMD (Surface Mount)
• Çalışma Sıcaklığı: -40°C ~ +125°C
• Ürün Durumu: Active

Anahtar Avantajlar

• Open-drain çıkış yapısı sayesinde farklı lojik gerilim seviyelerine sahip sistemlerin güvenli şekilde haberleşmesini sağlar. Bu da seviye dönüştürme (Level Shifting) uygulamalarında harici pull-up direnci kullanılarak esnek tasarım oluşturur. Çoklu cihaz bağlantısını kolaylaştırır. Endüstriyel projelerde güvenilir çözüm sunar.
• 1.65V ile 5.5V arasında geniş besleme gerilimi desteği sayesinde birçok mikrodenetleyici ve dijital sistemle doğrudan uyumludur. Bu da tasarım esnekliğini artırır. Tek ürünle farklı platformlarda kullanım imkânı sunar. Geliştirme süresini kısaltır.
• 32mA sink akımı ve düşük yayılma gecikmesi sayesinde yüksek hızlı dijital uygulamalarda kararlı performans sağlar. Bu da sinyal bütünlüğünü artırır. Haberleşme devrelerini destekler. Güvenilir veri aktarımı sunar.
• Düşük güç tüketimi ve Ioff koruma özelliği sayesinde enerji verimliliğini artırır. Güç kapalı durumlarda ters akımı önler. Elektronik sistem güvenliğini destekler. Uzun ömürlü kullanım sağlar.

Uygulama Alanları

• Mikrodenetleyici tabanlı gömülü sistemlerde kullanılır. Dijital sinyallerin terslenmesini sağlar. Bu da kontrol devrelerinin doğru çalışmasını destekler. Elektronik projelerde yaygın olarak tercih edilir.
• Seviye dönüştürme (Logic Level Translation) uygulamalarında kullanılır. Farklı gerilim seviyeleri arasında güvenilir veri iletimi sağlar. Bu da sistem uyumluluğunu artırır. Endüstriyel haberleşme sistemlerinde kullanılır.
• I²C benzeri açık drenç veri hatlarında kullanılır. Wired-AND bağlantılarının oluşturulmasına yardımcı olur. Bu da çoklu cihaz haberleşmesini destekler. Dijital kontrol sistemleri için uygundur.
• Endüstriyel otomasyon, haberleşme ekipmanları ve tüketici elektroniğinde kullanılır. Kompakt yapısı sayesinde küçük PCB tasarımlarına kolayca entegre edilir. Güvenilir çalışma sağlar. Profesyonel elektronik projeleri destekler.

Not: Global tedarikçilerden orijinal olarak tedarik edilip satışa sunulmuştur

Paket İçeriği

1 Adet Texas Instruments SN74LVC2G06DBVR Çift Açık Drenç İnvertör Entegresi
