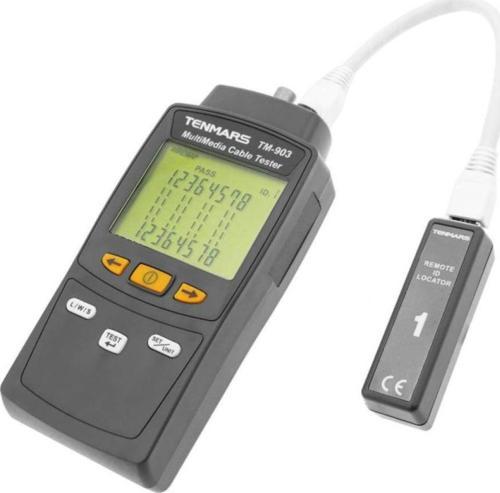

Texta Tenmars TM-903 Multimedya LAN Kablo Test Cihazı

Tenmars TM-903 multimedya kablo test cihazı, ağ, telefon ve koaksiyel kabloların bağlantı doğruluğunu hızlı ve güvenilir şekilde test etmek için geliştirilmiş profesyonel bir çözümdür. Geniş LCD ekranı, grafik bağlantı haritası ve çoklu test modlarıyla saha teknisyenleri ve sistem kurulum uzmanları için ideal bir test aracıdır. RJ45, RJ11 ve F tipi girişleri sayesinde farklı kablo tiplerinde kapsamlı analiz imkânı sunar.

Tenmars TM-903 Test Cihazı Özellikleri

- Tenmars TM-903 test cihazının arka aydınlatmalı lcd ekranı sayesinde; kablo haritası (wire-map), açık devre (open), kısa devre (short), hatalı bağlantı (miswire), ayrık çift (split pair) gibi bağlantı hataları ile uzak uç ID numarası aynı anda tek bir ekranda grafiksel olarak görüntülenebilir.
- Tenmars TM-903 cihazında gördüğünüz F soket ve RJ11 soket girişleri farklı tipteki kabloları test etmek için kullanılır.
- F soket (F-Type Connector) kablo tipi; koaksiyel kablo (coaxial cable), genellikle video iletiminde kullanılır. Kullanım amacı genellikle TV sinyali, CCTV (güvenlik kamerası) sistemleri veya uydu bağlantıları için kullanılan koaksiyel kabloların sürekliliğini ve bağlantı bütünlüğünü test etmektir.
- RJ11 ses kablosu, yani klasik telefon hattı kablosudur. Bu hattı test etmenin amacı; telefon hattı kablolarının doğru bağlantı yapılıp yapılmadığını kontrol eder.
- Açık Devre (Open); bir açık devre, iki ucu birbirine bağlanmamış bir tel çifti anlamına gelir. Bu durumda kablonun iletkenlerinden biri veya birkaçı devreyi tamamlamaz, sinyal hedef noktaya ulaşamaz. TM-903 cihazı, hangi pinlerin açık olduğunu grafik ekranında net şekilde göstererek sorunun hangi kablo çiftinde olduğunu tespit etmenizi sağlar.
- Kısa Devre (Short); kısa devre, normalde birbirine temas etmemesi gereken iki telin doğrudan temas etmesi durumudur. Bu durum veri iletimini engeller, hatta bazı cihazlara zarar verebilir. TM-903, kısa devre olan pinleri anında belirler ve ekranda uyarı verir.
- Hatalı Bağlantı (Miswire); Hatalı bağlantı, tel uçlarının yanlış sırayla bağlandığı durumdur. Örneğin, 3 numaralı pinin karşı ucu 6 yerine 5 numaraya gitmişse bu bir miswire'dır. Fiziksel bağlantı var olsa da sinyaller doğru hatta ulaşmaz ve ağ performansı bozulur. Tenmars TM-903 cihazı, her bir pin numarasını karşılaştırarak hatalı eşleşmeleri grafiksel olarak gösterir.
- Ayrık Çift (Split Pair); tel uçlarının doğru pinlere bağlandığı ancak yanlış çiftler şeklinde gruplanmış olduğu kablolama hatasıdır. Elektriksel süreklilik sağlansa bile, bu hatada veri iletiminde parazit (crosstalk) oluşur ve ağda bağlantı sorunları meydana gelir. TM-902, minimum 5 metrelik kablolarda ayrık çift hatalarını tespit edebilir ve "SPLIT" uyarısı ile kullanıcıyı bilgilendirir. Bu tür hata genellikle kablo yapımında tel çiftlerinin karıştırılması sonucu oluşur ve dışarıdan bakıldığında anlaşılmaz.
- Split Pair (ayrık çift) tespiti için minimum 5 metre kablo gereklidir.
- Tüm bağlantı hataları grafik olarak arka aydınlatmalı lcd ekranda görüntülenir.
- RJ-45 konnektörlü UTP ve STP LAN kabloları üzerinde test yapılabilir ve cihaz, 8 adede kadar farklı uzak ID tanımlayıcıyı destekleyerek çok noktalı test imkânı sunar. Cihazla birlikte 1 adet uzak ID vericisi gelir.
- Cihazla birlikte 1 adet uzak ID vericisi gelir. lcd ekran üzerinden bağlı olan uzak ID numarası anlık olarak gösterilir.
- Tenmars TM-903 multimedya kablo test cihazı; ağ altyapısı kurulumları, telekomünikasyon ve güvenlik sistemleri gibi alanlarda görev yapan teknisyenler ve bakım ekipleri tarafından yaygın olarak kullanılır. Hem kurulum öncesi hem de arıza tespiti süreçlerinde profesyonel çözümler sunar.
- Ürünün kutu içeriği; TM-903 cihaz, Kullanım kılavuzu, 6 adet 1.5V AAA pil, CAT5 STP kablo, Remote ID (koaksiyel), Remote ID (RJ11), RJ11 telefon kablosu, Koaksiyel Kablo (F-Type Konnektörlü), taşıma çantası parçalarından oluşmaktadır.


Tenmars TM-903 cihazı, farklı kablo tiplerinin testine olanak sağlayan RJ45, RJ11 ve F tipi olmak üzere 3 farklı bağlantı girişine sahiptir.

Tenmars TM-903 Kullanıldığı Sektörler ve Kullanım Alanları :

• Bilişim ve Ağ Kurulum Alanları:  Sektörü : LAN kablolarının (UTP/STP) doğru bağlantı yapılıp yapılmadığını test etmek için kullanılır. Veri merkezleri, ofis ağ altyapıları ve sunucu odaları kurulumlarında sıklıkla tercih edilir.
• Telekomünikasyon : RJ11 telefon kablolarının sürekliliğini, kısa devre ya da açık devre olup olmadığını kontrol etmek amacıyla kullanılır. Santral sistemleri ve bina içi telefon hatlarının testinde ideal bir çözümdür.
• Güvenlik ve CCTV Sistemleri : Koaksiyel kablo bağlantılarının (F konnektörlü) sağlamlığını ve sürekliliğini test etmek için güvenlik kamera sistemlerinde kullanılır. Analog kamera sistemleri kurulumlarında kablo bütünlüğünü hızlıca kontrol etmeyi sağlar.
• Elektrik ve Yapı Tesisat Kontrolü : Bina içi düşük akım tesisatlarında (network, interkom, kamera hattı gibi) bağlantı kontrolü için kullanılır. Özellikle şantiye ve saha uygulamalarında taşınabilirliği sayesinde tercih edilir.
• Teknik Servis ve Bakım Ekipleri : Arıza tespiti, bakım ve onarım süreçlerinde kablolardaki sorunları hızlıca analiz etmeye yardımcı olur. Test sonuçlarının ekran üzerinden grafik olarak gösterilmesi, hatalı bağlantıların anında görülmesini sağlar.

Ürünün kutu içeriği; TM-903 cihaz, Kullanım kılavuzu, 6 adet 1.5V AAA pil, CAT5 STP kablo, Remote ID (koaksiyel), Remote ID (RJ11), RJ11 telefon kablosu, Koaksiyel Kablo (F-Type Konnektörlü), taşıma çantası parçalarından oluşmaktadır.

TEKNİK ÖZELLİKLER
