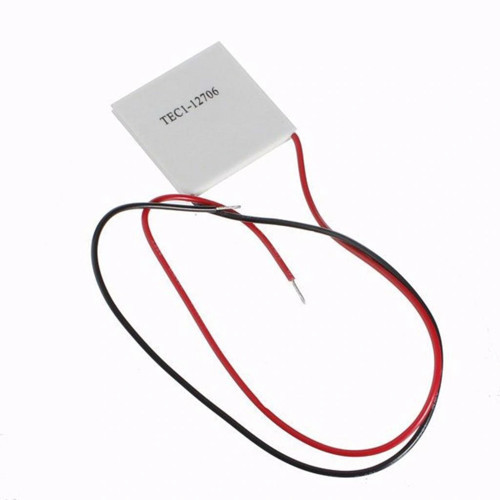

TEC1-12706 Peltier Soğutucu, termoelektrik etki prensibiyle çalışan, elektrik enerjisini doğrudan ısı transferine dönüştürebilen kompakt bir soğutma elemanıdır. 12V DC gerilimde çalışan bu modül, bir yüzeyi soğuturken diğer yüzeyi ısıtma özelliğine sahiptir. 70W maksimum güç kapasitesi ile minibar, küçük su soğutucuları, elektronik komponent soğutması, termoelektrik jeneratör ve çeşitli ısıtma-soğutma uygulamaları için ideal çözüm sunar.
Peltier modülünün kompakt boyutları (40x40x3.8mm), hafif yapısı ve hareketli parça içermemesi sayesinde uzun ömürlü, güvenilir ve sessiz çalışma sağlar. İki seramik plaka arasına yerleştirilmiş yarı iletken Bizmut Tellür (Bi2Te3) elementlerden oluşan bu modül, iletken yüzeyleri sayesinde kolay montaj ve etkin ısı transferi imkanı tanır. Uygun soğutucular ve ısı emicilerle birlikte kullanıldığında, -40°C ile +80°C arası sıcaklık farkları oluşturabilir.
TEC1-12706 Peltier Soğutucu, Arduino projeleriyle kontrol edilebilen özel soğutma ve ısıtma uygulamaları için mükemmel bir çözümdür. Modüller kategorisinde yer alan bu termoelektrik eleman, hassas sıcaklık kontrolü gerektiren elektronik projeler, mini buzdolapları, numune soğutucular veya ısı kontrollü sistemler için ideal bir bileşendir.
Teknik Özellikler
TEC1-12706 Peltier Soğutucu modülünün detaylı teknik özellikleri aşağıda listelenmiştir.
- Model: TEC1-12706
- Çalışma Voltajı: 12V DC (nominal)
- Maksimum Voltaj: 15.4V DC
- Maksimum Akım: 6A
- Maksimum Güç Tüketimi: 70W
- Boyutlar: 40 x 40 x 3.8mm
- İç Yapı: 127 çift (p-n junction) Bizmut Tellür elementleri
- Maksimum Sıcaklık Farkı (ΔTmax): 68°C (ideal koşullarda)
- Maksimum Sıcak Yüzey Sıcaklığı (Th): 180°C
- Termal Direnç: 0.45°C/W
- İç Direnç: 1.80Ω ±10%
- Soğutma Kapasitesi (Qmax): 50-60W
- Seramik Malzeme: Alumina (Al2O3)
- İletken Yüzey: Bakır, kalay kaplama
- Çalışma Sıcaklık Aralığı: -40°C ile +150°C
- Ağırlık: Yaklaşık 25g
Bağlantı ve Kullanım
TEC1-12706 Peltier Soğutucu modülünün bağlantı şeması ve kullanım bilgileri.
İpucu: Peltier modüllerini asla çıplak halde çalıştırmayın. Sıcak tarafta mutlaka etkin bir soğutucu (tercihen fanlı) kullanın. Optimum performans için termal macun uygulayın ve ısı emicileri sıkıca sabitleyin.
İlgili Ürün Kategorilerimiz
Arduino geliştirme kartları ve aksesuarları. TEC1-12706 Peltier modülünüzü kontrol etmek için Arduino kartları, sıcaklık sensörleri ve kontrol modülleri bu kategoride bulunmaktadır. PWM kontrolü ve PID algoritmalarıyla hassas sıcaklık yönetimi yapabilirsiniz.
Ürünleri İncele →Sensörler, sürücüler ve diğer elektronik modüller. Peltier projeleriniz için ihtiyaç duyacağınız MOSFET sürücüler, sıcaklık sensörleri, röle kartları ve diğer yardımcı modüller bu kategoride yer almaktadır. Projelerinizi tamamlamak için gerekli tüm bileşenleri bulabilirsiniz.
Ürünleri İncele →Soğutucular, fanlar ve termal aksesuarlar. Peltier modülünüzle birlikte kullanacağınız soğutucular, su blokları, termal macunlar ve fanlar gibi soğutma ekipmanlarını bu kategoride bulabilirsiniz. Doğru soğutma ekipmanı seçimi, Peltier performansını doğrudan etkiler.
Ürünleri İncele →Voltaj.Net, elektronik komponent ve geliştirme platformları konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Test edilmiş ve onaylanmış, güvenilir Peltier modülleri.
- Teknik Destek: Ürün kullanımı ve projeleriniz konusunda uzman desteği.
- Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo.
- Tamamlayıcı Ürünler: Projeleriniz için gerekli tüm elektronik bileşenler ve aksesuarlar.
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma.
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri.
- Proje Desteği: Blog ve forum ile bilgi paylaşımı, proje rehberleri.
- Adetli Alım
İmkanı: Eğitim kurumları ve büyük projeler için özel fiyatlandırma.
TEC1-12706 için 12V DC, en az 10A kapasiteli güç kaynağı önerilir. Güç kaynağının düşük ripple değerine sahip olması, modülün ömrü için önemlidir.
İdeal koşullarda maksimum 68°C sıcaklık farkı oluşturabilir. Etkin soğutucu kullanıldığında oda sıcaklığında çalışan bir sistem -20°C civarına kadar inebilir.
Kırmızı kablo (+)'ya bağlandığında kırmızı kablonun olduğu yüzey ısınır, diğer yüzey soğur. Polarite değiştirilerek soğuk/sıcak yüzeyler yer değiştirebilir.
Yetersiz soğutucu, zayıf termal temas, düşük güç kaynağı kapasitesi veya yanlış bağlantı neden olabilir. Sıcak taraf etkin soğutulmazsa, soğuk taraf da soğuyamaz.
Evet, MOSFET kullanarak PWM kontrolü yapabilirsiniz. 10-20kHz frekans önerilir. Düşük frekanslarda termal gerilim oluşabileceğini unutmayın.
Sıcak taraf için 0.3°C/W veya daha düşük termal dirençli, fanlı soğutucu gereklidir. Su soğutma en iyi performansı verir. Soğuk tarafta bakır veya alüminyum blok kullanılabilir.
Yetersiz soğutma, aşırı akım veya kısa devre nedeniyle aşırı ısınabilir. Termal direnci düşük, büyük soğutucu ve güçlü fan kullanın. Güç kaynağı akımını kontrol edin.
Sıcaklık farkına göre değişir. Her 1°C fark için yaklaşık 0.2-0.6mV üretir. 100°C farkla 2-5W elektrik üretimi mümkündür. Enerji üretiminde verimliliği düşüktür (%5-10).
