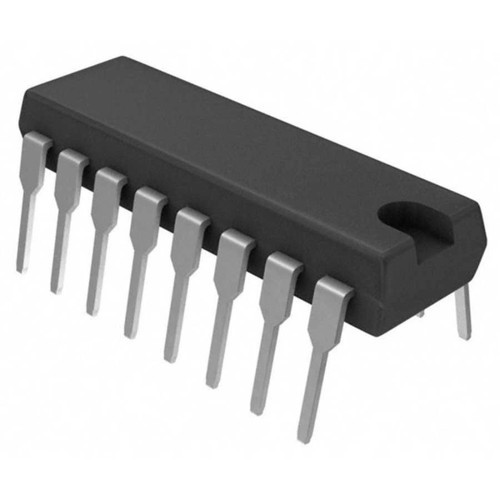

TEA2025B DIP-16 DIP Ses Amplifikatörü Entegresi, düşük voltajla çalışan, çift kanallı (stereo) veya köprü modunda kullanılabilen kompakt bir ses güç amplifikatörüdür. ST Microelectronics tarafından üretilen bu entegre, radyo, CD çalar, kaset çalar ve küçük multimedya cihazlarında yaygın olarak kullanılmaktadır. 16 pinli DIP pakette sunulan TEA2025B, hobi projeleri ve düşük güçlü ses uygulamaları için ideal bir çözümdür.
Geniş çalışma voltajı aralığı (3V-12V) sayesinde pil ile çalışan cihazlarda tercih edilen TEA2025B, ses amplifikatörü entegresi kategorisinin popüler bir üyesidir. Düşük gürültü seviyesi, standby modu ve termal koruma gibi özellikleri ile dikkat çekmektedir. Minimal harici komponent ihtiyacı sayesinde devre tasarımını basitleştirir.
Stereo modda kanal başına 2.3W, köprü modunda ise 4.7W'a kadar güç çıkışı sağlayabilen bu entegreler, elektronik komponentler arasında basit ses sistemleri, hoparlör devresi ve ses güçlendirme projeleri için tercih edilmektedir. Kısa devre koruması ve aşırı ısınma koruması gibi güvenlik özellikleri de içermektedir.
Teknik Özellikler
TEA2025B DIP-16 DIP Ses Amplifikatörü Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: ST Microelectronics
- Entegre Tipi: Ses güç amplifikatörü
- Paket Tipi: DIP-16 (Dual In-line Package)
- Pin Sayısı: 16
- Çalışma Modu: Stereo (çift kanal) veya köprü (bridge)
- Maksimum Çıkış Gücü (Stereo): 2.3W + 2.3W (9V, 4Ω, THD=10%)
- Maksimum Çıkış Gücü (Köprü): 4.7W (9V, 8Ω, THD=10%)
- Çalışma Gerilimi Aralığı: 3V - 12V DC
- Optimum Çalışma Gerilimi: 9V DC
- Kanal Sayısı: 2 (Stereo modu)
- Toplam Harmonik Bozulma (THD): 70dB
- Giriş Empedansı: 100kΩ
- Çıkış Empedansı: 0.3Ω
- Kanal Ayırma: >60dB (1kHz)
- Frekans Yanıtı: 20Hz - 20kHz (±3dB)
- Kazanç: 40dB (100x)
- Uyumlu Hoparlör Empedansı: 4Ω - 32Ω
- Maksimum Çalışma Sıcaklığı: -40°C ile +85°C arası
- Quiescent Akım: 16mA (tipik, 9V)
- Maksimum Besleme Akımı: 400mA
- Koruma Özellikleri: Termal koruma, kısa devre koruması
- Standby Akımı:
