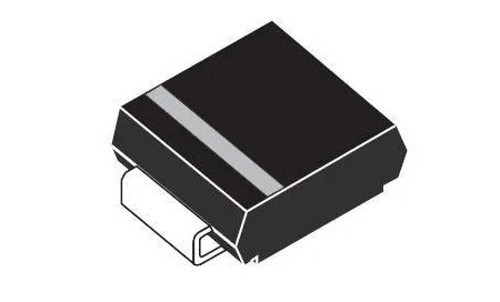

STM icroelectronics STPS2H100A 100V 2A Schottky Güç Diyotu

STMicroelectronics STPS2H100A 100V 2A Schottky Güç Diyotu

STMicroelectronics STPS2H100A, yüksek frekanslı güç dönüşümü ve düşük kayıplı doğrultma uygulamaları için geliştirilmiş Schottky bariyer güç diyotudur. 100V ters gerilim dayanımı, 2A ortalama doğrultma akımı ve düşük ileri yön gerilim düşümü sayesinde anahtarlamalı güç kaynakları (SMPS), DC/DC dönüştürücüler, adaptörler ve güç yönetim devrelerinde yüksek verimlilik sağlar. SMA (DO-214AC) SMD paket yapısı ile kompakt PCB tasarımlarına kolay entegrasyon sunar.

STPS2H100 serisi, düşük ters kaçak akımı, ihmal edilebilir anahtarlama kayıpları ve yüksek junction sıcaklığı desteği ile güç elektroniği uygulamalarında güvenilir performans sunmak üzere tasarlanmıştır. Avalanche dayanımı ve ECOPACK2 uyumluluğu sayesinde endüstriyel uygulamalarda uzun süreli çalışma sağlar.

Teknik Özellikleri

• Model: STPS2H100A
• Marka: STMicroelectronics
• Ürün Tipi: Schottky Güç Diyotu
• Diyot Yapısı: Tekli Doğrultucu
• Maksimum Ters Gerilim (VRRM): 100V
• Ortalama Doğrultma Akımı (IF(AV)): 2A
• İleri Yön Gerilim Düşümü (VF): Maks. 0.79V @ 2A
• Ters Kaçak Akımı (IR): Maks. 1µA @ 100V
• Tepe Darbe Akımı (IFSM): 75A
• Teknoloji: Schottky Barrier
• Montaj Tipi: SMD
• Paket Tipi: DO-214AC (SMA)
• Maksimum Junction Sıcaklığı: +175°C
• Çalışma Sıcaklığı: -65°C ~ +175°C
• RoHS / ECOPACK2 Uyumluluğu: Evet

Anahtar Avantajlar

• Düşük ileri yön gerilim düşümü sayesinde iletim kayıplarını azaltır. Bu da güç dönüşüm verimini artırır. Daha düşük sıcaklık oluşumu sağlar. Enerji verimli elektronik sistemleri destekler.
• Schottky yapısı sayesinde çok hızlı anahtarlama karakteristiği sunar. Bu da yüksek frekanslı güç uygulamalarında performansı artırır. Anahtarlama kayıplarını azaltır. Modern güç tasarımlarına uygundur.
• 100V gerilim dayanımı sayesinde farklı güç topolojilerinde güvenilir kullanım sağlar. Bu da sistem güvenliğini artırır. Gerilim dalgalanmalarına karşı dayanıklılık oluşturur. Endüstriyel uygulamalarda avantaj sunar.
• +175°C yüksek junction sıcaklığı desteği sayesinde zorlu çalışma koşullarında kararlı performans sunar. Bu da servis ömrünü uzatır. Isıl dayanımı artırır. Uzun süreli kullanım sağlar.

Uygulama Alanları

• Anahtarlamalı güç kaynaklarında kullanılır. Düşük kayıplı doğrultma sağlar. Bu da güç dönüşüm performansını artırır. Kompakt SMPS tasarımlarını destekler.
• DC/DC dönüştürücü devrelerinde kullanılır. Yüksek frekanslı çalışma karakteristiği sunar. Bu da sistem verimini artırır. Güç elektroniği projelerine uygundur.
• Batarya şarj devrelerinde kullanılır. Enerji akışını güvenilir şekilde yönetir. Bu da sistem kararlılığını destekler. Uzun süreli çalışma sağlar.
• Telekom ve LED güç uygulamalarında kullanılır. Düşük güç kayıplı doğrultma sunar. Bu da sistem güvenilirliğini artırır. Profesyonel elektronik tasarımlarda tercih edilir.

Not: Global tedarikçilerden orijinal olarak tedarik edilip satışa sunulmuştur

Paket İçeriği

1 Adet STMicroelectronics STPS2H100A 100V 2A Schottky Güç Diyotu
