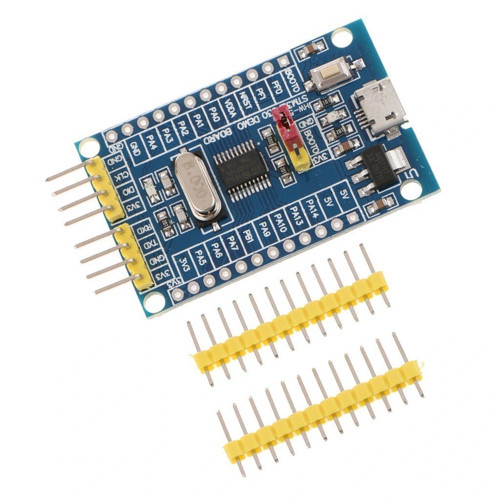

STM32F030F4P6 Geliştirme Kartı, ARM Cortex-M0 çekirdeğine sahip, düşük maliyetli ve yüksek performanslı bir mikroişlemci kartıdır. 20 pinli TSSOP paketinde STM32F030F4P6 mikrodenetleyicisini breadboard dostu bir formatta sunar. 48 MHz'e kadar çalışabilen bu kart, Arduino Nano boyutlarında kompakt bir tasarıma sahiptir.
Kart üzerinde bulunan dahili 8 MHz kristal, reset butonu, kullanıcı LED'i ve güç göstergesi sayesinde hızlı prototipleme imkanı sunar. USB-TTL dönüştürücüsü üzerinden programlanabilen kart, 2KB RAM ve 16KB flash bellek kapasitesi ile düşük güç tüketimli uygulamalar için idealdir.
STM32F030F4P6 Geliştirme Kartı, Arduino platformundan STM32 dünyasına geçmek isteyenler için mükemmel bir başlangıç noktasıdır. Programlayıcılar ve Geliştirme Kartları kategorisinde yer alan bu ürün, düşük güç tüketimi, yüksek performans ve uygun fiyatıyla öne çıkmaktadır. STM32CubeIDE, Arduino IDE veya PlatformIO ile programlanabilme özelliği sayesinde geniş bir kullanıcı kitlesine hitap eder.
Teknik Özellikler
STM32F030F4P6 Geliştirme Kartının detaylı teknik özellikleri aşağıda listelenmiştir.
- Mikrodenetleyici: STM32F030F4P6 (ARM Cortex-M0)
- Çalışma Frekansı: 48 MHz maksimum
- Flash Bellek: 16 KB
- RAM: 4 KB
- GPIO Pinleri: 15 adet (A0-A7, B1, F0-F1)
- Analog Girişler: 9 adet (12-bit ADC)
- PWM Kanalları: 5 adet
- Haberleşme Arayüzleri: 1x USART, 1x I2C, 1x SPI
- Besleme Voltajı: 3.3V - 5V (regülatörlü)
- Kristal: 8 MHz
- Butonlar: Reset butonu
- LED'ler: Güç LED'i, kullanıcı LED'i (PC13)
- Programlama: USB-TTL dönüştürücü üzerinden
- Boyutlar: 45mm x 18mm (yaklaşık Arduino Nano boyutunda)
- Pin Aralığı: 2.54mm (breadboard uyumlu)
- Boot Modu Seçimi: BOOT0 jumper'ı ile
Bağlantı ve Kullanım
STM32F030F4P6 Geliştirme Kartının bağlantı şeması ve kullanım bilgileri.
İpucu: STM32F030F4P6 kartını programlamadan önce doğru boot modunu seçin. Seri port üzerinden programlama (UART bootloader) için BOOT0 jumper'ını 1 konumuna getirin. Normal çalışma modu için BOOT0 jumper'ını 0 konumuna alın.
İlgili Ürün Kategorilerimiz
Arduino geliştirme kartları ve aksesuarları. STM32F030F4P6 kartınız ile benzer uygulamalar geliştirmek için kullanılabilecek Arduino kartları, shield'ler ve diğer bileşenler bu kategoride yer alıyor. Projelerinizi geliştirmek için gereken tüm Arduino bileşenlerini keşfedin.
Ürünleri İncele →Çeşitli mikrodenetleyici kartları ve programlayıcılar. STM32F030F4P6 kartınızın yanı sıra, farklı özellik ve kapasitelere sahip diğer geliştirme kartları, programlayıcılar ve debugger'lar bu kategoride bulunuyor. Projelerinize en uygun geliştirme platformunu seçin.
Ürünleri İncele →Elektronik sensörler ve genişletme modülleri. STM32F030F4P6 geliştirme kartınızla birlikte kullanabileceğiniz sıcaklık, nem, basınç, hareket sensörleri ve iletişim modülleri gibi elektronik bileşenlerin yer aldığı kategori. Projelerinizi bir üst seviyeye taşıyın.
Ürünleri İncele →Voltaj.Net, elektronik komponent ve geliştirme platformları konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Test edilmiş ve onaylanmış, güvenilir geliştirme kartları.
- Teknik Destek: Ürün kullanımı ve projeleriniz konusunda uzman desteği.
- Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo.
- Tamamlayıcı Ürünler: Projeleriniz için gerekli tüm elektronik bileşenler ve aksesuarlar.
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma.
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri.
- Proje Desteği: Blog ve forum ile bilgi paylaşımı, proje rehberleri.
- Adetli Alım
İmkanı: Eğitim kurumları ve büyük projeler için özel fiyatlandırma.
USB-TTL dönüştürücü ile UART, ST-Link ile SWD bağlantısı kullanabilirsiniz. UART için BOOT0 pini '1' konumunda olmalı ve reset sonrası bootloader modu aktif olacaktır.
Evet, Arduino Kart Yöneticisi'ne STM32 paketini ekleyerek kullanabilirsiniz. Kart olarak 'Generic STM32F0 series' seçip, varyant olarak STM32F030F4 seçmelisiniz.
48MHz daha yüksek hız, 3.3V çalışma voltajı, daha düşük güç tüketimi, daha fazla ADC çözünürlüğü (12-bit), daha gelişmiş periferikler ve gerçek zamanlı uygulamalar için daha düşük tepki süresi.
Hayır, STM32F030F4P6 pinleri 5V toleranslı değildir. 5V cihazlarla iletişim kurarken seviye dönüştürücü kullanmalısınız. Aksi takdirde mikrodenetleyiciye kalıcı hasar verebilirsiniz.
BOOT0 pinini '1' konumuna getirin (jumper ile), sonra reset butonuna basın. Bu, kartı bootloader moduna alacak ve seri port üzerinden programlama yapabileceksiniz.
I2C: PA9 (SCL), PA10 (SDA). SPI: PA5 (SCK), PA6 (MISO), PA7 (MOSI). Bu pinler alternatif fonksiyonlar olarak ayarlanmalıdır ve aynı zamanda başka periferikler için de kullanılabilir.
STM32CubeIDE, Keil MDK, IAR EWARM, PlatformIO, Arduino IDE (STM32 paketi ile) ve Mbed Online Compiler en yaygın kullanılan geliştirme ortamlarıdır.
Düşük güç modlarıyla optimize edildiğinde, 200-300mAh pil ile günlerce çalışabilir. Sleep modunda 1mA altı, stop modunda 10μA altı, standby modunda 2μA altı akım çeker.
