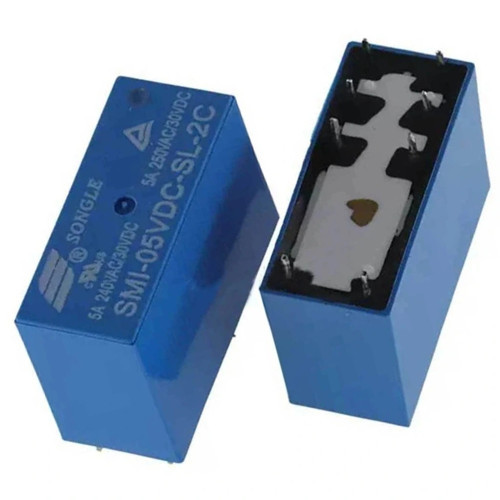

Songle SMI-05VDC-SL-2C 5A 5V 8 Pin Çift Kontak (HL3)

Songle SMI-05VDC-SL-2C 5A 5V 8 Pin Çift Kontak (HL3)

Songle SMI-05VDC-SL-2C 5A 5V 8 Pin Çift Kontak (HL3), 5V bobine sahip, çift kontaklı bir elektromanyetik röledir. Kompakt boyutları ve yüksek güvenilirliği ile elektronik devrelerde düşük voltajlı kontrol sinyalleri kullanarak yüksek güçlü elektriksel yüklerin anahtarlanmasını sağlar.

Elektronik projelerde sıklıkla tercih edilen bu röle, elektronik komponentler arasında en yaygın kullanılan anahtarlama elemanlarından biridir ve mikrodenetleyici tabanlı sistemlerde AC veya DC yükleri kontrol etmek için idealdir.

8 pinli yapısı ve çift kontak özelliği sayesinde daha esnek bağlantı imkanı sunan bu röle, güvenilir Songle markasının kalitesini yansıtarak uzun ömürlü ve kararlı bir performans sergiler.

Teknik Özellikler

Songle SMI-05VDC-SL-2C 5A 5V 8 Pin Çift Kontak (HL3)'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Marka: Songle
• Model: SMI-05VDC-SL-2C
• Bobin Voltajı: 5V DC
• Kontak Yapısı: 2C (DPDT - Çift Kutuplu Çift Atımlı)
• Kontak Kapasitesi: 5A @ 250VAC / 30VDC
• Bobin Direnci: 70Ω ± 10%
• Bobin Akımı: ~71.4mA
• Çekme Voltajı: 3.75V DC (maksimum)
• Bırakma Voltajı: 0.5V DC (minimum)
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Mekanik Ömür: Minimum 10 milyon operasyon
• Elektriksel Ömür: Minimum 100,000 operasyon (nominal yükte)
• Çalışma Süresi: Maksimum 10ms
• Bırakma Süresi: Maksimum 5ms
• İzolasyon Direnci: 100MΩ (500VDC'de)
• Dielektrik Dayanımı: 1500VAC, 1 dakika
• Pin Sayısı: 8 pin
• Montaj Tipi: THT (Through Hole Technology)
• Boyutlar: Yaklaşık 19.0 × 15.5 × 15.0mm
• Ağırlık: Yaklaşık 7g

Kullanım Alanları

Songle SMI-05VDC-SL-2C 5A 5V 8 Pin Çift Kontak (HL3)'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Kontrol Sistemleri

• PLC kontrol devreleri
• Motor kontrol sistemleri
• Otomasyon ekipmanları
• Sensör tetikleme devreleri
• Endüstriyel makine kontrolleri

Ev ve Ofis Elektroniği

• Akıllı ev sistemleri
• Uzaktan kontrollü prizler
• Aydınlatma kontrol sistemleri
• Ev aletleri kontrolü
• Isıtma ve soğutma otomasyonu

Hobi ve Geliştirme Projeleri

• Arduino tabanlı kontrol sistemleri
• Raspberry Pi projeleri
• IoT cihazları
• Robot kontrol devreleri
• Elektronik prototipleme

Avantajlar ve Özellikler

Songle SMI-05VDC-SL-2C 5A 5V 8 Pin Çift Kontak (HL3)'ün sağladığı avantajlar ve çözümler.

• Çift Kontak Yapısı: İki bağımsız devre kontrolü imkanı
• Düşük Bobin Gerilimi: 5V ile mikrodenetleyicilerle uyumlu çalışma
• Yüksek Kontak Kapasitesi: 5A ile güçlü yükleri kontrol edebilme
• Uzun Mekanik Ömür: 10 milyon operasyon garantisi
• Güvenilir Marka: Songle kalitesi ve dayanıklılığı
• Kolay Montaj: Standart THT pin dizilimi
• Düşük Güç Tüketimi: 71.4mA nominal bobin akımı
• Yüksek İzolasyon: Kontrol ve yük devreleri arasında güvenli ayrım
• Çalışma Göstergesi: Mekanik hareket ile kolay durum izleme
• Geniş Sıcaklık Aralığı: -40°C ile +85°C arası çalışabilme

Kurulum ve Bağlantı

Songle SMI-05VDC-SL-2C 5A 5V 8 Pin Çift Kontak (HL3)'ün kurulum ve bağlantı süreci hakkında bilgiler.

Pin konfigürasyonu ve işlevleri:

• Pin 1: Bobin (-)
• Pin 8: Bobin (+)
• Pin 4: 1. kontak - COM (ortak)
• Pin 5: 1. kontak - NC (normalde kapalı)
• Pin 6: 1. kontak - NO (normalde açık)
• Pin 3: 2. kontak - COM (ortak)
• Pin 2: 2. kontak - NC (normalde kapalı)
• Pin 7: 2. kontak - NO (normalde açık)

Mikrodenetleyici ile temel bağlantı:

• Bobin Bağlantısı:
  • Arduino/mikrodenetleyici dijital çıkış pini → transistör (2N2222, BC547 vb.) → Röle pin 8 (Bobin +)
  • Röle pin 1 (Bobin -) → GND
  • 1N4007 koruma diyodu: Anot → Röle pin 1, Katot → Röle pin 8
• Yük Bağlantısı:
  • AC/DC güç kaynağı → Röle pin 4 (COM)
  • Yük → Röle pin 6 (NO) veya pin 5 (NC)

Güvenlik önlemleri:

• Yüksek voltaj devrelerinde çalışırken gerekli izolasyon ve güvenlik önlemlerini alın
• Rölenin kontak kapasitesini aşan yükler için kontaktör kullanın
• Endüktif yüklerde (motor, solenoid vb.) röle kontakları arasına söndürme devresi ekleyin
• PCB tasarımlarında, bobin ve kontak devreleri arasında yeterli mesafe bırakın

Sorun Giderme ve İpuçları

Songle SMI-05VDC-SL-2C 5A 5V 8 Pin Çift Kontak (HL3) kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Röle Çalışmıyor: Bobin voltajını ve bağlantıları kontrol edin, sürücü transistörü doğrulayın
• Tiz Ses Çıkarma: Bobin voltajının nominal değerde olduğundan emin olun
• Kontak Problemleri: Kontak yüzeylerinde kirlenme veya oksidasyon olup olmadığını kontrol edin
• Bobin Isınması: Sürekli enerjili kalma süresini azaltın veya soğutma sağlayın
• Titreme (Chattering): Yeterli bobin voltajını sağladığınızdan emin olun

Verimli Kullanım İpuçları

• Röle bobinini her zaman koruma diyodu ile paralel bağlayın (1N4007 veya 1N4148)
• Sık anahtarlama gerektiren uygulamalarda katı hal rölelerini tercih edin
• PCB tasarımında röleyi ısı üreten komponentlerden uzağa yerleştirin
• Yüksek akım uygulamalarında kontak yollarını kalın çizin ve gerekirse kalay ile güçlendirin
• İndüktif yükler için RC söndürme devresi veya varistör kullanın
• Nemli ortamlarda çalışacaksa, röleyi koruyucu kaplama veya muhafaza içine alın

Paket İçeriği

• Songle SMI-05VDC-SL-2C 5A 5V 8 Pin Çift Kontak (HL3)
