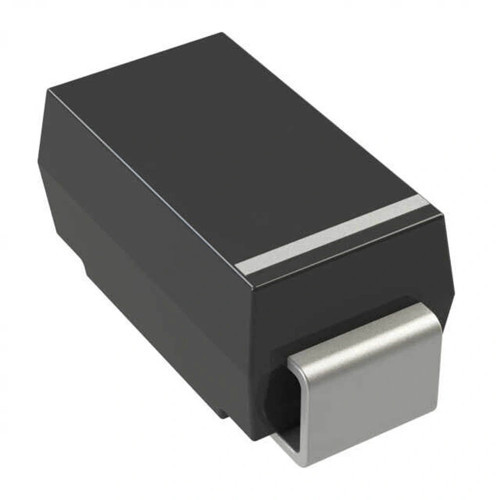

China SMAJ100A TVS 400W 100V Diyot

SMAJ100A TVS 400W 100V Diyot

SMAJ100A TVS 400W 100V Diyot, gerilim darbelerine karşı koruma sağlayan güçlü bir transient voltaj bastırıcı diyottur. 400W güç ve 100V kırılma gerilimi ile ESD, ani voltaj sıçramaları ve indüktif yük geçişlerine karşı hassas elektronik devreleri korumak için tasarlanmış SMD formunda sunulan bir koruma komponentidir.

Tek yönlü (unidirectional) koruma sağlayan bu genel amaçlı diyot, hızlı tepki süresi ve yüksek güç dağıtımı ile veri hatları, sensör devreleri ve güç girişlerinde ani akım/gerilim darbelerine karşı etkin koruma sunar.

SMA (DO-214AC) yüzey montaj paketinde sunulan bu diyot, diğer elektronik komponentler ile birlikte DC güç kaynakları, iletişim hatları ve endüstriyel uygulamalarda etkin ESD koruma çözümü sağlamaktadır.

Teknik Özellikler

SMAJ100A TVS 400W 100V Diyot'un detaylı teknik özellikleri aşağıda listelenmiştir.

• Maksimum Tepe Güç Dağıtımı (PPP): 400.0W (10/1000μs)
• Kırılma Voltajı (VBR): 100V (±10%)
• Test Akımı (IT): 1mA
• Maksimum Klemp Voltajı (VC): 162V @ 2.5A
• Maksimum Ters Akım (IR): 1μA @ 100.0V
• Tip: Tek Yönlü (Unidirectional)
• Kılıf Tipi: SMA / DO-214AC
• Maksimum Tepe Darbe Akımı (IPP): 2.5A (10/1000μs)
• Tepki Süresi: 25kV

Kullanım Alanları

SMAJ100A TVS 400W 100V Diyot'un kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Güç Kaynakları ve Besleme Koruması

• DC güç girişleri koruması
• AC-DC dönüştürücü koruması
• 12V-48V güç hatları
• Aküler ve adaptör çıkışları
• Yüksek voltajlı sensör beslemeleri

Endüstriyel Uygulamalar

• PLC giriş koruması
• Röle kontrol devresi koruması
• Motor sürücü koruması
• Endüstriyel sensör koruması
• Yüksek voltajlı veri hatları

İletişim ve Veri Koruma

• RS-485/422 hatları koruması
• Ethernet hatları koruması
• Telekomünikasyon ekipmanları
• Yüksek hızlı veri hatları
• Dış ortam sinyal hatları

Avantajlar ve Özellikler

SMAJ100A TVS 400W 100V Diyot'un sağladığı avantajlar ve çözümler.

• Yüksek Güç Kapasitesi: 400W tepe güç dağıtımı
• Yüksek Gerilim Koruması: 100V çalışma gerilimi
• Ultra Hızlı Tepki: 25kV koruma
• Düşük Klemp Voltajı: Etkin koruma sağlar
• Düşük Kaçak Akım: 1μA maksimum @ 100V
• Geniş Çalışma Sıcaklığı: -55°C ile +150°C arası
• Tek Yönlü Koruma: A suffiksi pozitif gerilim darbeleri koruması
• Yüksek Güvenilirlik: Endüstriyel standartlara uygun

Montaj ve Kullanım

SMAJ100A TVS 400W 100V Diyot'un PCB montajı ve kullanımı hakkında bilgiler.

PCB Tasarımı ve Montaj İpuçları:

• Polarite: Katot bandı ile işaretlenmiştir
• Yerleşim: Korunacak elemana mümkün olduğunca yakın yerleştirin
• Topraklama: Kısa ve düşük empedanslı toprak yolu sağlayın
• Lehimleme: Reflow veya dalga lehimleme kullanılabilir
• Termal Yönetim: Yüksek frekanslı darbelerde termal dağılım sağlayın
• PCB Pad Tasarımı: Üretici tavsiyelerine göre pad tasarlayın

Devre Tasarım İpuçları:

• Paralel Bağlantı: Korunacak hat ile toprak arasına paralel bağlayın
• Seri Direnç: Kritik uygulamalarda küçük seri direnç (10-100 ohm) ekleyin
• Düşük ESL: PCB yollarını kısa tutun
• Deneyleme: Darbe test ekipmanı ile koruma seviyesini doğrulayın
• Çoklu Koruma: Kademeli koruma için farklı TVS'ler kullanılabilir

Sorun Giderme ve İpuçları

SMAJ100A TVS 400W 100V Diyot kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Yetersiz Koruma: Darbe enerjisi için daha yüksek güç değerli TVS seçin
• Yanlış Polarite: Tek yönlü diyotun doğru yönde bağlandığından emin olun
• Yüksek Klemp Voltajı: Daha düşük VBR değerli model kullanın
• Diyot Arızası: Tekrarlı darbelerde ısı dağılımını iyileştirin
• Sinyal Bozulması: Yüksek kapasitans için daha küçük TVS serisi deneyin

Verimli Kullanım İpuçları

• Birden fazla hat koruması için birden fazla SMAJ100A kullanın
• Çok yüksek enerji için TVS ve GDT kombinasyonu düşünün
• ESD, lightning ve indüktif darbelerin farklı karakteristiklerini göz önünde bulundurun
• Tek yönlü TVS'ler daha düşük klemp voltajına sahiptir
• Tekrarlı darbelerde diyotun soğumasına zaman tanıyın

Paket İçeriği

• SMAJ100A TVS 400W 100V Diyot
