| Temel Özellikler | |

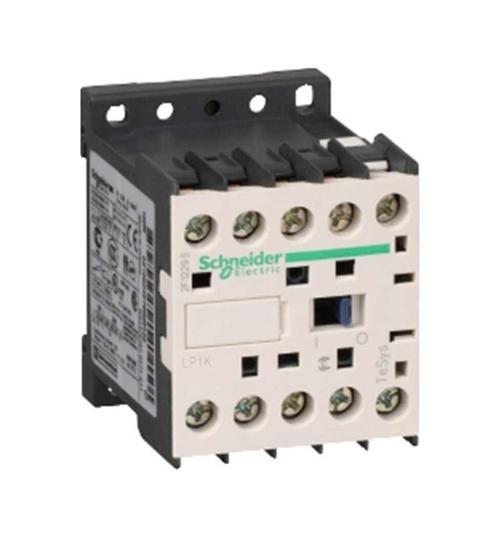

| Üretici Ürün Adı | LP1K0910BD - TeSys K kontaktör - 3P(3 NA) - AC-3 - <= 440 V 9 A - 24 |
| Seri | TeSys |
| Ürün Yada Bileşen Tipi | Kontaktör |
| Ürün Grubu | LP1K |
| Kontaktör Uygulaması | Direnç yükü Motor kontrol |
| Tamamlayıcı Özellikler | |
| Kutup Tanımı | 3P |
| Kullanım Kategorisi | AC-1 AC-3 AC-3e AC-4 |
| Güç Kutup Kontağı Bileşimi | 3 NA |
| Motor Gücü(kW) | 2,2 kW -de 220...230 V AC 50/60 Hz AC-3 2,2 kW -de 220...230 V AC 50/60 Hz AC-3e 2,2 kW -de 220...230 V AC 50/60 Hz AC-4 4 kW -de 380...415 V AC 50/60 Hz AC-3 4 kW -de 380...415 V AC 50/60 Hz AC-3e 4 kW -de 380...415 V AC 50/60 Hz AC-4 4 kW -de 440/690 V AC 50/60 Hz AC-3 4 kW -de 440/690 V AC 50/60 Hz AC-3e 4 kW -de 440/690 V AC 50/60 Hz AC-4 |
| Nominal Çalışma Gerilimi(Ue) | Güç devresi: <= 690 V AC <= 400 Hz Sinyalleme devresi: <= 690 V AC <= 400 Hz |
| Kontrol Devresi Gerilimi(Uc) | 24 V DC |
| Nominal Kesme Kapasitesi | 110 A at 220...230 V conforming to IEC 60947 110 A at 380...400 V conforming to IEC 60947 110 A at 415 V conforming to IEC 60947 110 A at 440 V conforming to IEC 60947 70 A at 660...690 V conforming to IEC 60947 80 A at 500 V conforming to IEC 60947 |
| Nominal Kapama Kapasitesi(Irms) | 110 A AC for güç devresi conforming to IEC 60947 110 A AC for sinyalleme devresi conforming to IEC 60947 |
| Nominal Yalıtım Gerilimi(Ui) | Güç devresi: 600 V 'e uygunCSA C22.2 No 14 Güç devresi: 600 V 'e uygunUL 508 Güç devresi: 690 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 600 V 'e uygunCSA C22.2 No 14 Sinyalleme devresi: 600 V 'e uygunUL 508 Sinyalleme devresi: 690 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-5-1 |
| Nominal Darbe Dayanım Gerilimi(Uimp) | 8 kV |
| İlgili Sigorta Değeri | 10 A gG for sinyalleme devresi conforming to IEC 60947 10 A gG for sinyalleme devresi conforming to VDE 0660 25 A aM for güç devresi 25 A gG at <= 440 V for güç devresi |
| Kısa Süreli Dayanma Akımı(Icw) | 110 A - 100 ms for sinyalleme devresi 20 A 50 °C - >= 15 min for güç devresi 40 A 50 °C - 3 min for güç devresi 45 A 50 °C - 1 min for güç devresi 60 A 50 °C - 30 s for güç devresi 80 A - 1 sn for sinyalleme devresi 80 A 50 °C - 10 s for güç devresi 85 A 50 °C - 5 s for güç devresi 90 A - 500 ms for sinyalleme devresi 90 A 50 °C - 1 sn for güç devresi |
| Klasik Açık Hava Termik Akımı(Ith) | 10 A (at 50 °C) for sinyalleme devresi 20 A (at 60 °C) for güç devresi |
| Ortalama Empedans | 3 mOhm - Ith 20 A 50 Hz for güç devresi |
| Nominal Çalışma Akımı(Ie) | 20 A (at <60 °C) at <= 690 V AC AC-1 for güç devresi 9 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi 9 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi |
| Aşırı Gerilim Kategorisi | III |
| Kontrol Devresi Gerilim Limitleri | Çalışma: 0,8...1,15 Uc (at <50 °C) Düşme: >= 0.10 Uc (at <50 °C) |
| Montaj Desteği | Plaka Ray |
| Mekanik Dayanıklılık | 10 Mcycles |
| Elektriksel Dayanıklılık | 0,02 Mcycles 54 A AC-4 Ue'de <= 440 V 0,16 Mcycles 20 A AC-1 Ue'de <= 690 V 1,3 Mcycles 9 A AC-3 Ue'de <= 440 V 1,3 Mcycles 9 A AC-3e Ue'de <= 440 V |
| Bağlantı ve Terminal Bilgileri | Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1,5 mm²esnek ile Vida kelepçesi terminalleri 1 kablo(lar) 0,34…2,5 mm²esnek ile Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katı Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek ile Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katı |
| Kontrol Devresi Tipi | DC standart |
| Isı Dağılım | 1,3 W |
| Genişlik | 45 mm |
| Yükseklik | 58 mm |
| Çalışma Süresi | 10 ms bobinin enerjisini kesme ve NA açma 30...40 msn bobin enerjileme ve NA kapama |
| Derinlik | 57 mm |
| Yardımcı Kontak Düzenleme | 1 NA |
| Kalkış Gücü(W) | 3 W 20 °C) |
| Güvenilirlik Düzeyi (Güvenlik) | B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| Ürün Ağırlığı | 0,225 kg |
| Sıkma Torku | 0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri düz Ø 6 mm 0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri Philips No 2 0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri pozidriv No 2 |
| Tutma Güç Tüketimi(W) | 3 W -de 20 °C |
| Yalıtım Direnci | > 10 MOhm for sinyalleme devresi |
| Maksimum Çalışma Hızı | 3600 cyc/h |
| Minimum Anahtarlama Akımı | 5 mA for sinyalleme devresi |
| Yardımcı Kontak Tipi | tip anlık 1 NA |
| Minimum Anahtarlama Gerilimi | 17 V for sinyalleme devresi |
| Uygun Ortam Koşulları | |
| Standartlar | CSA C22.2 No 60947-4-1 CSA C22.2 No 60947-5-1 EN/IEC 60947-4-1 EN/IEC 60947-5-1 GB/T 14048,4 UL 60947-4-1 UL 60947-5-1 |
| IP Koruma Sınıfı | IP2X |
| Ürün Sertifikaları | CB Şeması CCC CE CSA EAC UKCA UL |
| Depolama Ortam Koşulları | -50…80 °C |
| Çalışma İçin Ortam Hava Sıcaklığı | -25…50 °C |
| Çalışma Yüksekliği | 2000 m olmadan |
| Alev Geciktirici | Gereksinim 2 'e uygunNF F 16-101 Gereksinim 2 'e uygunNF F 16-102 V1 'e uygunUL 94 |
| Paket Bilgileri | |
| Paket 1 Birim Türü | PCE |
| Paket 1'deki Birim Sayısı | 1 |
| Paket 1 Yüksekliği | 6,600 cm |
| Paket 1 Genişliği | 4,800 cm |
| Paket 1 Uzunluğu | 6,200 cm |
| Paket 1 Ağırlığı | 221,000 g |
| Paket 2 Birim Türü | S02 |
| Paket 2'deki Birim Sayısı | 40 |
| Paket 2 Yüksekliği | 15,000 cm |
| Paket 2 Genişliği | 30,000 cm |
| Paket 2 Uzunluğu | 40,000 cm |
| Paket 2 Ağırlığı | 9,234 kg |
| Paket 3 Birim Türü | P06 |
| Paket 3'deki Birim Sayısı | 640 |
| Paket 3 Yüksekliği | 75,000 cm |
| Paket 3 Genişliği | 60,000 cm |
| Paket 3 Uzunluğu | 80,000 cm |
| Paket 3 Ağırlığı | 157,220 kg |
