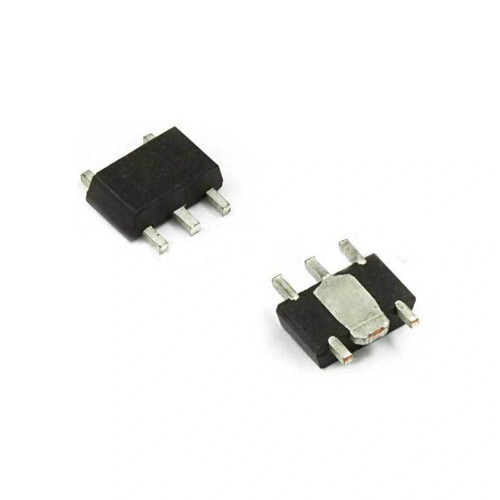

China PT4115 Yüksek Verimli Step-Down Led Sürücüsü 30V 1.2A 5000:1 Sot-89-5

PT4115 Yüksek Verimli Step-Down LED Sürücüsü 30V 1.2A 50001 SOT-89-5

PT4115, LED aydınlatma uygulamaları için tasarlanmış yüksek verimli sabit akım step-down (buck) LED sürücü entegresidir. 30V çalışma voltajı ve 1.2A maksimum çıkış akımı sunan bu entegre, SOT-89-5 paketinde sunulmaktadır. Yüksek verimliliği sayesinde soğutucu gerektirmeden çalışabilir ve ısı kaybını minimize eder.

PWM sinyali ile 0-100% aralığında parlaklık kontrolü sağlayan PT4115, güç entegreleri içinde LED aydınlatma projeleriniz için ideal bir çözümdür. Kısa devre koruması, aşırı sıcaklık koruması ve açık LED koruması gibi özellikleriyle, uygulamalarınızın güvenliğini de sağlar.

Güç LED'leri, LED şeritler ve otomotiv aydınlatma sistemleri için mükemmel bir seçim olan bu entegreler kategorisindeki ürün, elektronik komponentler ile birlikte kullanılarak verimli aydınlatma çözümleri oluşturmanıza olanak tanır.

Teknik Özellikler

PT4115 Yüksek Verimli Step-Down LED Sürücüsü 30V 1.2A 50001 SOT-89-5'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Türü: LED Sürücü (Driver)
• Model: PT4115
• Paket Tipi: SOT-89-5
• Giriş Voltaj Aralığı: 6V - 30V
• Maksimum Çıkış Akımı: 1.2A
• Çalışma Frekansı: 300kHz (tipik)
• Anahtarlama Tipi: Step-Down (Buck)
• Parlaklık Kontrolü: PWM dimming (0-100%)
• Verimlilik: %95'e kadar
• Akım Algılama Direnci (Rsense): 0.1Ω - 1.0Ω
• Çıkış Akımı Hesaplama: Iout = 0.1V / Rsense
• Korumalar: Kısa devre, aşırı sıcaklık, açık LED
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Maksimum Junction Sıcaklığı: 150°C
• Termal Direnç (θJA): 95°C/W
• Enable/PWM Pini Voltajı: 1.4V (enable)
• Düzenleyici Mod: Sabit akım (Constant Current)
• Güç Tüketimi: 1.4V tam parlaklık sağlar." } }, { "@type": "Question", "name": "Entegrenin koruma özellikleri nelerdir?", "acceptedAnswer": { "@type": "Answer", "text": "Kısa devre koruması, açık LED koruması ve termal koruma (150°C) vardır. Sorun giderildiğinde otomatik olarak normale döner." } }, { "@type": "Question", "name": "Hangi indüktör değeri kullanılmalıdır?", "acceptedAnswer": { "@type": "Answer", "text": "22-100µH arası, minimum 1.5A akım dereceli indüktör önerilir. Düşük DCR değerli ürünler verimliliği artırır." } }, { "@type": "Question", "name": "PT4115 ile LM3405 arasındaki fark nedir?", "acceptedAnswer": { "@type": "Answer", "text": "PT4115 daha yüksek voltaj (30V) ve akım (1.2A) kapasitesine sahiptir. LM3405 daha düşük voltaj aralığında çalışır ve daha az harici bileşen gerektirir." } }, { "@type": "Question", "name": "Minimum başlangıç voltajı nedir?", "acceptedAnswer": { "@type": "Answer", "text": "6V minimum çalışma voltajıdır. Pil uygulamalarında, pil voltajı 6V'un altına düştüğünde entegre çalışmayı durdurur." } }, { "@type": "Question", "name": "Verimlilik artırmak için neler yapılabilir?", "acceptedAnswer": { "@type": "Answer", "text": "Düşük DCR indüktör, hızlı Schottky diyot, düşük ESR kapasitörler kullanın. PCB yollarını kısa ve kalın yapın." } } ] } Ürün Hakkında Sıkça Sorulan Sorular
  PT4115 entegresi kaç adet LED sürebilir?

  Giriş voltajına bağlı olarak 1-10 adet 1W LED'i seri bağlantıda sürebilir. Maksimum LED sayısı = (Vin-2V)/LED voltajı formülüyle hesaplanır.

  LED akımı nasıl ayarlanır?

  Akım algılama direnci (Rsense) değiştirilerek ayarlanır. Iout = 0.1V/Rsense formülü kullanılır. Örneğin 0.1Ω direnç ile 1A akım elde edilir.

  PWM dimming girişi nasıl kullanılır?

  DIM pinine 100Hz-20kHz arası PWM sinyali uygulanır. %0-100 görev döngüsü ile parlaklık kontrol edilir. 0V kapatır, >1.4V tam parlaklık sağlar.

  Entegrenin koruma özellikleri nelerdir?

  Kısa devre koruması, açık LED koruması ve termal koruma (150°C) vardır. Sorun giderildiğinde otomatik olarak normale döner.

  Hangi indüktör değeri kullanılmalıdır?

  22-100µH arası, minimum 1.5A akım dereceli indüktör önerilir. Düşük DCR değerli ürünler verimliliği artırır.

  PT4115 ile LM3405 arasındaki fark nedir?

  PT4115 daha yüksek voltaj (30V) ve akım (1.2A) kapasitesine sahiptir. LM3405 daha düşük voltaj aralığında çalışır ve daha az harici bileşen gerektirir.

  Minimum başlangıç voltajı nedir?

  6V minimum çalışma voltajıdır. Pil uygulamalarında, pil voltajı 6V'un altına düştüğünde entegre çalışmayı durdurur.

  Verimlilik artırmak için neler yapılabilir?

  Düşük DCR indüktör, hızlı Schottky diyot, düşük ESR kapasitörler kullanın. PCB yollarını kısa ve kalın yapın.
