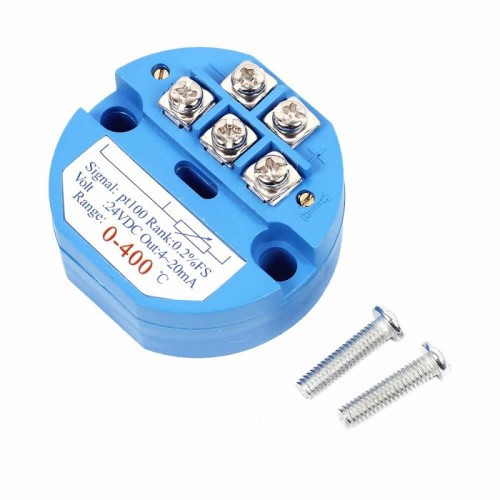

Devremarkt PT100 Sıcaklık Sensörü 4-20mA Sinyal Dönüştürücü Modülü -400°C ~ +400°C RTD Transmitter 24V DC

PT100 4-20mA Sinyal Dönüştürücü Nedir?

PT100 sıcaklık sensörleri için geliştirilen bu sinyal dönüştürücü modül, RTD sensörlerden aldığı direnç bilgisini endüstriyel standart olan 4-20mA analog çıkış sinyaline dönüştürür. Böylece sıcaklık bilgisi PLC, HMI, SCADA sistemleri, veri toplama kartları ve endüstriyel kontrol cihazları tarafından kolayca okunabilir.

Yüksek ölçüm hassasiyeti ve kararlı çalışma yapısı sayesinde fabrika otomasyonları, proses kontrol sistemleri, fırınlar, kazanlar, iklimlendirme sistemleri ve makine otomasyonlarında güvenle kullanılmaktadır.

Ne İşe Yarar?

PT100 sensörlerden alınan sıcaklık bilgisini 4-20mA akım çıkışına dönüştürerek uzun mesafelerde sinyal kaybı olmadan güvenilir veri aktarımı sağlar. Analog girişe sahip PLC ve otomasyon cihazlarının PT100 sensörleri doğrudan okuyamadığı durumlarda arayüz görevi görür.

Teknik Özellikler

• Ürün Tipi: PT100 Sinyal Dönüştürücü
• Sensör Tipi: PT100 RTD
• Giriş Sinyali: PT100
• Çıkış Sinyali: 4-20mA
• Sıcaklık Aralığı: -400°C ~ +400°C
• Besleme Gerilimi: DC 24V
• Yüksek Ölçüm Hassasiyeti
• Düşük Sıcaklık Sapması
• Endüstriyel Kullanıma Uygun
• DIN Ray veya Pano Montajına Uygun

Bağlantılar

• 24V DC Besleme Girişi
• GND
• PT100 Sensör Girişi
• 4-20mA Analog Çıkış

Öne Çıkan Avantajlar

• PT100 sensörleri PLC ile uyumlu hale getirir.
• 4-20mA endüstriyel standart çıkış sunar.
• Uzun kablolarda güvenilir veri iletimi sağlar.
• Yüksek doğrulukta sıcaklık ölçümü gerçekleştirir.
• Kolay bağlantı ve montaj imkanı sunar.
• Endüstriyel ortamlarda kararlı çalışır.
• PLC, HMI ve SCADA sistemleri ile uyumludur.

Nasıl Kullanılır?

PT100 sıcaklık sensörü modülün giriş terminallerine bağlanır. Besleme girişine 24V DC uygulanır. Çıkış tarafındaki 4-20mA sinyali PLC, HMI, veri toplama kartı veya analog giriş modülüne bağlanarak sıcaklık bilgisi okunabilir.

Ne Yapabilirsiniz?

• PLC sıcaklık kontrolü yapabilirsiniz.
• Endüstriyel proses kontrolü oluşturabilirsiniz.
• Fırın sıcaklığı izleyebilirsiniz.
• Kazan kontrol sistemleri geliştirebilirsiniz.
• SCADA sistemlerine sıcaklık aktarabilirsiniz.
• Veri kayıt sistemleri oluşturabilirsiniz.
• Otomasyon panolarında sıcaklık ölçümü gerçekleştirebilirsiniz.

Kullanım Alanları

• Endüstriyel otomasyon
• PLC sistemleri
• SCADA uygulamaları
• HMI kontrol sistemleri
• Makine otomasyonu
• Fırın kontrol sistemleri
• Kazan otomasyonu
• HVAC sistemleri
• Enerji santralleri
• Proses kontrol uygulamaları

Önemli Bilgilendirme

Ürün yalnızca PT100 RTD sıcaklık sensörleri ile kullanılmalıdır. Farklı sensör tipleri (PT1000, K Tipi Termokupl vb.) ile uyumlu değildir.

Besleme gerilimi olarak 24V DC kullanılmalıdır. Yanlış besleme uygulanması ürünün zarar görmesine neden olabilir.

Montaj öncesinde sıcaklık aralığı ve PLC analog giriş ayarlarının uygulamaya uygun şekilde yapılandırılması önerilir.

Dikkat Edilmesi Gerekenler

• PT100 bağlantıları doğru yapılmalıdır.
• 24V DC besleme kullanılmalıdır.
• 4-20mA çıkış kısa devre edilmemelidir.
• Endüstriyel panolarda uygun topraklama yapılmalıdır.
• Nemli ve aşırı sıcak ortamlarda koruyucu pano içerisinde kullanılmalıdır.

Kimler İçin Uygun?

• Otomasyon mühendisleri
• Elektrik ve elektronik mühendisleri
• PLC programcıları
• SCADA geliştiricileri
• Makine üreticileri
• Endüstriyel bakım ekipleri
• Teknik servisler
