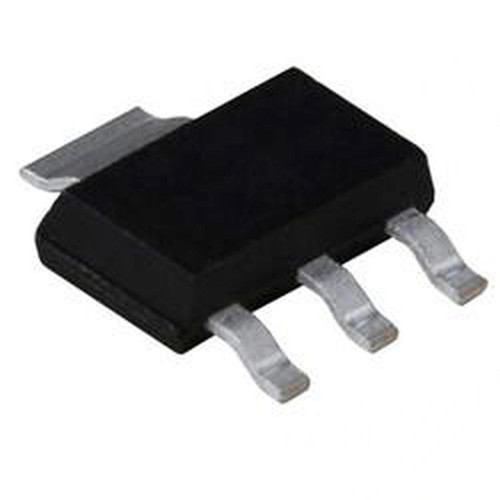

NSV60601MZ4T1G 6A 60V NPN SMD Transistör SOT-223

NSV60601MZ4T1G, yüksek akım gerektiren uygulamalar için tasarlanmış güçlü bir NPN güç transistörüdür. SOT-223 paketinde sunulan bu komponent, 6A sürekli kollektör akımı ve 60V maksimum kollektör-emiter voltajı ile güç kontrolü ve anahtarlama uygulamaları için idealdir.

Düşük doyma voltajı sayesinde NSV60601MZ4T1G, minimum güç kaybı ve ısı üretimi ile verimli çalışır. Elektronik komponentler arasında öne çıkan bu transistör, metal sekme ile gelişmiş ısı dağıtımı sağlar.

SOT-223 paketinin termal özellikleri, yüksek akım uygulamalarında güvenilir çalışma sunar. MOSFET alternatifi arayan tasarımcılar için NSV60601MZ4T1G, yüksek akım kapasitesi ve dayanıklılığı ile mükemmel bir seçenektir.

Teknik Özellikler

NSV60601MZ4T1G 6A 60V NPN SMD Transistör SOT-223 ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: NPN
• Paket / Kılıf: SOT-223 / SC-73
• Maksimum Kollektör-Emiter Voltajı (VCEO): 60V
• Maksimum Kollektör-Baz Voltajı (VCBO): 60V
• Maksimum Emiter-Baz Voltajı (VEBO): 6V
• Sürekli Kollektör Akımı (IC): 6.0A
• Puls Kollektör Akımı (ICM): 10,0A
• Kollektör-Emiter Doyma Voltajı (VCE(sat)): 280mV (typ) @ IC = 4A, IB = 400mA
• Baz-Emiter Doyma Voltajı (VBE(sat)): 1.2V (typ) @ IC = 4A, IB = 400mA
• DC Akım Kazancı (hFE): 100-250 @ IC = 1A, VCE = 2V
• Kollektör-Baz Kapasitansı (Ccb): 160pF (typ)
• Yükselme Zamanı (tr): 350ns (typ)
• Depolama Zamanı (ts): 900ns (typ)
• Düşme Zamanı (tf): 650ns (typ)
• Maksimum Güç Dağılımı (Ptot): 2.5W @ 25°C
• Termal Direnç (Rthj-a): 62.5 K/W
• Çalışma Sıcaklığı (Tj): -55°C ile +150°C arası
• Depolama Sıcaklığı (Tstg): -65°C ile +150°C arası
• RoHS Uyumluluğu: Evet

Kullanım Alanları

NSV60601MZ4T1G 6A 60V NPN SMD Transistör SOT-223'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Yüksek Akım Uygulamaları

• Motor sürücüler
• Solenoid kontrol devreleri
• Röle sürücüler
• DC pompa kontrolü
• Yüksek akım anahtarlama

Güç Yönetimi

• Güç kaynağı devreleri
• DC-DC dönüştürücüler
• Regülatör kontrol transistörü
• Akım limitleme devreleri
• Yük kontrol sistemleri

Aydınlatma Kontrol

• Yüksek güçlü LED sürücüler
• LED şerit sistemleri
• Halogen lamba kontrol
• Aydınlatma otomasyon sistemleri
• Güç LED dizileri

Avantajlar ve Özellikler

NSV60601MZ4T1G 6A 60V NPN SMD Transistör SOT-223'ün sağladığı avantajlar ve öne çıkan özellikleri.

• Yüksek Akım Kapasitesi: 6A sürekli kollektör akımı
• SOT-223 Paketi: Gelişmiş ısı dağıtımı için metal tab
• Düşük Doyma Voltajı: Minimum güç kaybı
• Yüksek Voltaj Dayanımı: 60V maksimum VCEO
• İyi Termal Performans: Düşük ısınma ile güvenli operasyon
• SMD Montaj: Otomatik montaj süreçlerine uygunluk
• Kompakt Tasarım: TO-220 alternatifi daha az yer kaplayan çözüm
• RoHS Uyumluluğu: Çevre dostu ürün
• Endüstri Standardı Pinout: Kolay devre entegrasyonu
• Yüksek Güvenilirlik: Geniş çalışma sıcaklığı aralığı

Devre Tasarımı ve Kullanım

NSV60601MZ4T1G 6A 60V NPN SMD Transistör SOT-223'ün devre tasarımında kullanımı hakkında bilgiler.

Temel Bağlantı Yapılandırması:

• Kollektör (Pin 2, 4): Yük bağlantısı (Pin 4 metal tab)
• Baz (Pin 1): Kontrol sinyali girişi
• Emiter (Pin 3): Toprak veya referans seviyesi

Pin Yapılandırması:

• SOT-223 paketinde pin dizilimi: 1-Baz, 2-Kollektör, 3-Emiter, 4-Kollektör (metal tab)
• Metal tab (Pin 4) kollektöre bağlıdır ve ana ısı dağıtım yüzeyidir
• PCB tasarımında tab için geniş bakır alan bırakılmalıdır
• Termal performans için tab bölgesinde vialar kullanın
• Pin tanımlaması için multimetre ile diyot testi yapılabilir

Baz Sürücü Devresi:

• Baza 220Ω-470Ω seri direnç bağlayın
• Baz-emiter arası 10kΩ pull-down direnci kullanın
• Kollektör akımının yaklaşık 1/10'u kadar baz akımı sağlayın
• Hesaplama: IB = IC / hFE * 2 (emniyet faktörü)
• İndüktif yükler için kollektör-emiter arası koruyucu diyot ekleyin

PCB Tasarım İpuçları:

• SOT-223 footprint'i doğru seçin
• Metal tab altında geniş bakır alan bırakın
• Kollektör ve emiter hatlarını kalın tasarlayın (min. 2mm genişlik)
• Yüksek akım yolları için kalın PCB izi veya çoklu via kullanın
• Termal performans için tab alanından ana PCB düzlemine vialar ekleyin

Sorun Giderme ve İpuçları

NSV60601MZ4T1G 6A 60V NPN SMD Transistör SOT-223 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Yetersiz soğutma veya akım limitinin aşılması
• Transistör Açılmıyor: Yetersiz baz akımı veya bağlantı hatası
• Yetersiz Akım İletimi: Kollektör bağlantısı zayıf veya tab lehimsiz
• Transistör Kapanmıyor: Baz pull-down direnci eksikliği
• SOT-223 Paketi Hasarı: Aşırı ısı veya mekanik stres

SOT-223 Lehimleme İpuçları

• Metal tab için geniş pad tasarlayın
• Reflow lehimleme veya sıcak hava istasyonu kullanın
• Lehim öncesi flux uygulayın
• Metal tab altını tam lehimleyin
• Maksimum lehimleme sıcaklığı: 260°C

Performans İyileştirme İpuçları

• Maksimum akım kapasitesinin %70'i civarında kullanın (4-4.5A)
• Yüksek akımlarda küçük soğutucu veya geniş bakır alanlar ekleyin
• İndüktif yüklerde koruyucu diyot kullanın (1N5819, UF4007 gibi)
• Yüksek frekans uygulamalarında anahtarlama kayıplarını hesaba katın
• Paralel bağlantıyla daha yüksek akım kapasitesi elde edilebilir

Paket İçeriği

• NSV60601MZ4T1G 6A 60V NPN SMD Transistör SOT-223
