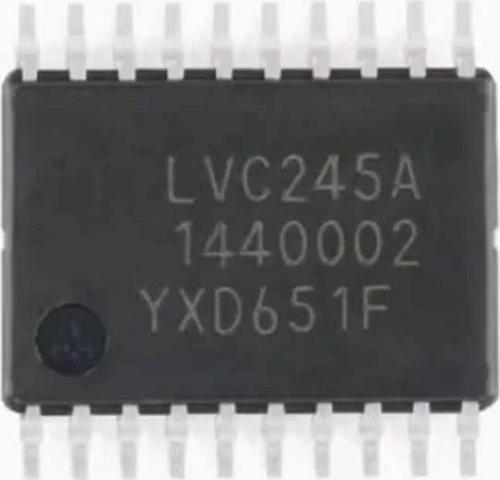

Nxp 74LVC245APW 8 Bit Çevirici Octal Bus Schmitt Trigger Transceiver 3 State DC 3.3V 5V 20TSSOP

74LVC245APW 8 Bit Çevirici

Sekizli Veri Yolu Schmitt Tetikleyici Alıcı-Verici 3 Durum DC 3.3V 5V 20TSSOP

 Bu entegre devre, çift yönlü veri sağlamak için tasarlanmış bir 8-bit 3-durumlu (üç durumlu) veri hattı alıcı-vericisidir. mevcut mikrokontrolcülerin veya diğer dijital devrelerin veri bağlantılarını birbirine bağlamak ve yönlendirmek amacıyla kullanılır.

 74LVC245A; 74LVCH245A, 3 durumlu çıkışlara sahip 8 bitlik bir alıcı-vericidir. Cihaz, yön kontrolü için bir çıkış etkinleştirme (OE) ve gönderme/alma (DIR) özelliğine sahiptir. OE'deki YÜKSEK bir değer, çıkışların yüksek empedanslı KAPALI durumu almasına neden olur. Girişler 3,3 V veya 5 V cihazlardan çalıştırılabilir. Bu özellik, bu cihazların karışık 3,3 V ve 5 V ortamlarda tercüman olarak kullanılmasına olanak tanır.

 Tüm girişlerdeki Schmitt tetikleme eylemi, devreyi daha yavaş giriş yükselme ve düşme sürelerine karşı dayanıklı hale getirir.

Bu cihaz, IOFF kullanan kısmi güç kesintisi uygulamaları için tamamen belirtilmiştir. IOFF devresi, çıkışı devre dışı bırakarak, cihaz kapatıldığında cihazdan geçen potansiyel olarak zararlı geri akış akımını önler.

nexperia.com/product/74LVC245APW

Özellikler

1,2 V ile 3,6 V arasında geniş besleme voltajı aralığı

CMOS düşük güç tüketimi

TTL seviyeleriyle doğrudan arayüz

5,5 V'a kadar aşırı voltaj toleranslı girişler

Tüm veri girişlerinde veri yolu tutma (sadece 74LVCH245A)

IOFF devresi kısmi Güç Kapatma modu çalışması sağlar

JEDEC standardına uygundur:

JESD8-7A (1,65 V ile 1,95 V)

JESD8-5A (2,3 V ile 2,7 V)

JESD8-C/JESD36 (2,7 V ile 3,6 V)

ESD koruması:

HBM: ANSI/ESDA/JEDEC JS-001 sınıf 2 2000 V'u aşar

CDM: ANSI/ESDA/JEDEC JS-002 sınıf C3 1000 V'u aşar

-40C ile +85C ve -40C ile +125C

Mantık Türü: Alıcı-Verici, Ters Çevirmeyen

Eleman Sayısı: 1

Eleman Başına Bit Sayısı: 8

Giriş Türü: –

Çıkış Türü: 3 Durumlu

Akım - Çıkış Yüksek, Düşük: 24mA, 24mA

Voltaj - Besleme: 1,2V / 3,6V

Çalışma Sıcaklığı: -40C / 125C (TA)

Montaj Türü: Yüzeye Montaj

Paket / Kasa: 20-TSSOP

Kutu içeriği:

1 Adet74LVC245APW
