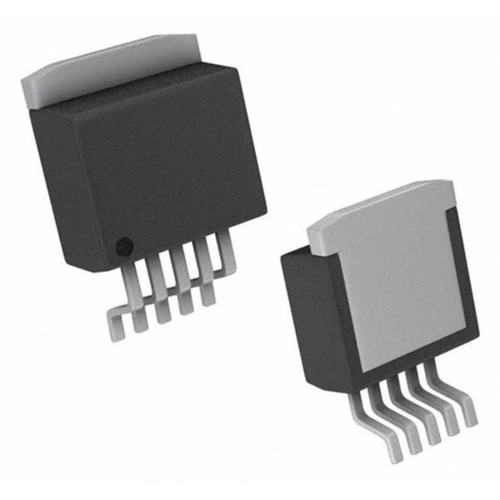

Nsc LM2576S 5V SMD Regülatör

LM2576S-5V SMD Regülatör

LM2576S-5V SMD Regülatör, 40V'a kadar giriş voltajlarını kabul edip sabit 5V çıkış sağlayan yüksek performanslı adım düşürücü (buck) anahtarlamalı voltaj regülatörüdür. 3A sürekli çıkış akımı kapasitesiyle LED aydınlatmalar, mikrodenetleyici beslemeleri ve 5V gerektiren diğer elektronik uygulamalar için idealdir.

TO-263 (D2PAK) SMD paketinde sunulan bu güç entegresi, 52kHz sabit anahtarlama frekansı ile çalışarak küçük boyutlu harici komponentlerle kullanılabilme avantajı sunar. LM2576 serisinin minimum dış komponent gereksinimiyle, lineer regülatörlere göre çok daha yüksek verimlilik sağlayan bir üyesidir.

Dahili anahtarlama transistörü, akım sınırlama ve termal koruma özellikleriyle donatılmış entegreler ailesinden olan LM2576S-5V, yüzey montaj teknolojisi ile üretim kolaylığı sağlar. Elektronik komponentler arasında yer alan bu regülatör, kararlı 5V besleme gerektiren sistemlerde düşük ısı üretimi ve %77 üzeri verimlilik değerleriyle öne çıkar.

Teknik Özellikler

LM2576S-5V SMD Regülatör'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Texas Instruments / National Semiconductor
• Ürün Serisi: LM2576
• Model: LM2576S-5.0
• Regülatör Tipi: Anahtarlamalı (Buck Converter)
• Çıkış Voltajı: 5.0V (Sabit)
• Maksimum Çıkış Akımı: 3A
• Giriş Voltaj Aralığı: 7V - 40V
• Minimum Giriş Voltajı: 7V (Vout + 2V)
• Maksimum Giriş Voltajı: 40V
• Çıkış Voltaj Toleransı: ±4% (max)
• Anahtarlama Frekansı: 52kHz (±10%)
• Line Regulation: 0.5% (tipik)
• Load Regulation: 1% (tipik)
• Verimlilik: %77-88 (tipik, yük durumuna göre)
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Güç Dağılımı: 1.9W (dahili, 25°C'de)
• Paket Tipi: TO-263 (D2PAK) 5-Pin SMD
• Montaj Tipi: Yüzey Montaj (SMD/SMT)
• Pin Sayısı: 5
• ON/OFF Kontrol: Evet, düşük güç kapatma modu
• Koruma Özellikleri: Termal kapatma, akım sınırlama
• Current Limit: 4.5A (tipik)
• Quiescent Current: 5mA (tipik)
• Shutdown Current: 50µA (max)
• Çıkış Dalgalanması:
