NRF52840 ARM Cortex-M4F Promicro Modül

Bluetooth 5 Thread Zigbee ANT 2.4 GHz Kablosuz Haberleşme Transceiver 64 MHz 1 MB Flash 256 KB RAM AES SHA-256 TRNG

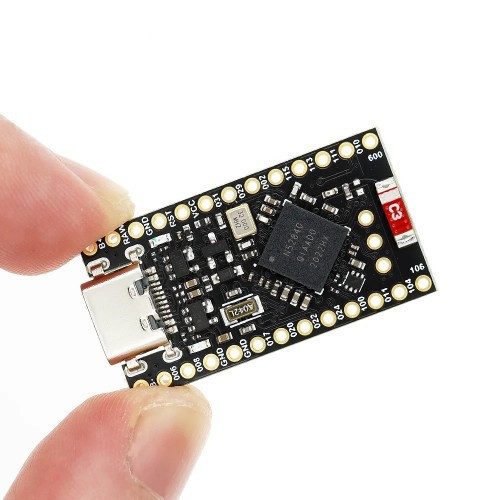

     nRF52840 geliştirme kartı, Arm çekirdekli bir mikrodenetleyiciye sahip kablosuz haberleşme kartıdır. Bu işlemci üzerinde Bluetooth 5.0, Zigbee, Thread, ANT ve 2.4 GHz gibi kablosuz iletişim protokollerini donanımsal olarak destekleyen bir radyo birimi bulunur. Yani kart hem işlemci hem de kablosuz haberleşme modülünü tek bir yapıda birleştirir. Bu sayede ek bir modül gerekmeden kablosuz veri aktarımı yapılabilir. Kompakt yapısı sayesinde ProMicro tabanlı mekanik klavyeler, IoT projeleri ve düşük güç tüketimi gerektiren taşınabilir cihazlar için ideal bir çözümdür. Üzerindeki usb type c bağlantısı üzerinden hem programlama hem de pil şarjı yapılabilir.

     nRF52840, Bluetooth 5, Thread, Zigbee, ANT ve 2.4 GHz gibi birçok kablosuz protokolü destekleyen, yüksek performanslı ve düşük güç tüketimli bir kablosuz SoC yongasıdır. Düşük güçlü Bluetooth, Bluetooth Mesh, Thread, Zigbee, 802.15.4, ANT ve 2.4 GHz özel haberleşme protokollerini destekler.

     ARM Cortex-M4F çekirdeği 64 MHz hızında çalışır. 1 MB dahili Flash bellek ve 256 KB RAM’e sahiptir. ADC, PWM, SPI, I2C, UART, USB ve GPIO gibi birçok çevresel birimi destekler. Ayrıca AES şifreleme, SHA-256 ve True Random Number Generator (TRNG) gibi güvenlik özellikleri de bulunur. Harici flash bellek ve ekran bağlamak için yüksek hızlı SPI ve QSPI arayüzleri; dijital mikrofon ve ses bağlantısı için PDM ve I2S arayüzleri gibi birçok dijital çevre birimi bulunur.

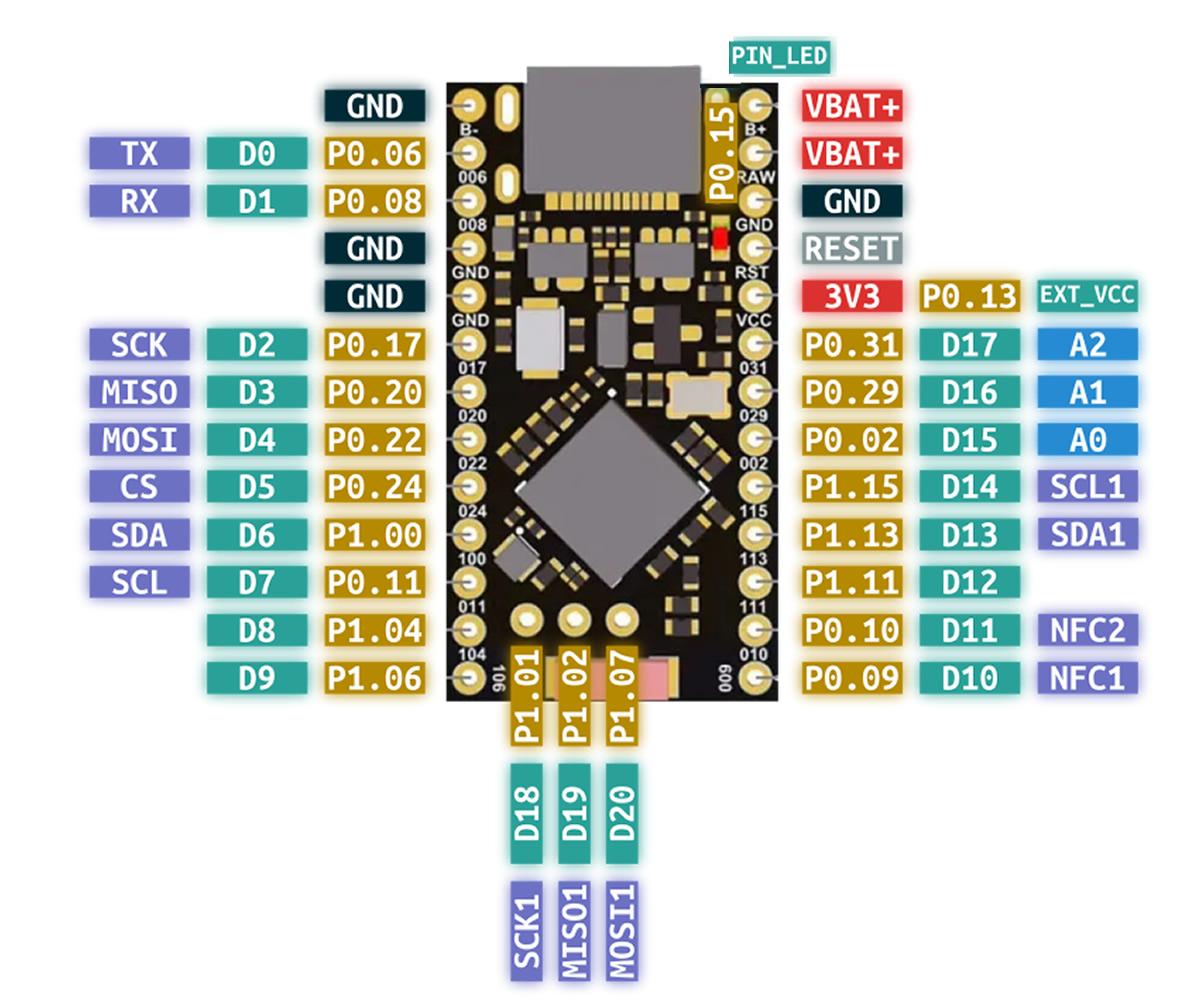

     Bu kart arduino promicro ile uyumlu tasarlanmıştır. ProMicro ile aynı pin dizilimine sahiptir. Kart, 3.7V lityum pil bağlantısını destekler. Pil şarj edebilir. Kapatıldığında bekleme akımı yaklaşık 1 mA civarındadır.



Transceiver protokol desteği:

•     Bluetooth Low Energy (BLE)
•     Zigbee (IEEE 802.15.4 tabanlı)
•     Thread (IEEE 802.15.4 tabanlı)
•     ANT
•     Nordic 2.4 GHz özel protokolleri



    Özellikler:

•     NRF52840 Promicro Modül
•     İşlemci: ARM Cortex-M4F 64 MHz Arm Cortex-M4 with FPU
•     1 MB Flash + 256 KB RAM
•     Low Power Bluetooth, Bluetooth mesh
•     Veri hızı:  2 Mbps
•     2.4 GHz Transceiver
•     +8 dBm verici çıkış gücü
•     Alıcı sinyal hassasiyeti:  -95 dBm
•     IEEE 802.15.4 ( Zigbee, Thread, ANT, Nordic Rf ) desteği
•     Çalışma Voltajı: Dc 1.7V / 5.5V
•     NFC-A Tag (Type 2) desteği  ( Anten gerekir. )
•     Pwm, Uart, Spi, Twi, Pdm, I2s, Qsp
•     High Speed 32 MHz SPI  /  Quad SPI Interface 32 MHz
•     12-bit/200 ksps ADC
•     128-bit AES CCM, ARM CryptoCell
•     Seramik anten
•     Renk:  Siyah
•     Çalışma sıcaklığı:  -20C  /  70C
•     Boyutlar: 18mm x 33mm
•     Ağırlık:  5gr





Yazılım desteği:

•     nRF5 SDK      nordicsemi.com/Products/Development-software/nRF5-SDK
•     nRF Connect SDK main repository    github.com/nrfconnect/sdk-nrf
•     nRF52840 DK       docs.zephyrproject.org/latest/boards/nordic/nrf52840dk/doc/index.html
•     Arduino core for nRFMicro, SuperMini nRF52840, and nice!nano v2 boards     github.com/pdcook/nRFMicro-Arduino-Core



Paket içeriği:

•     1 Adet NRF52840 Promicro Modül
