NE555 Kare Dalga Sinyal Jeneratörü
Duty Frekans Ayar Potu DC 5V/15V 1Hz-200Hz

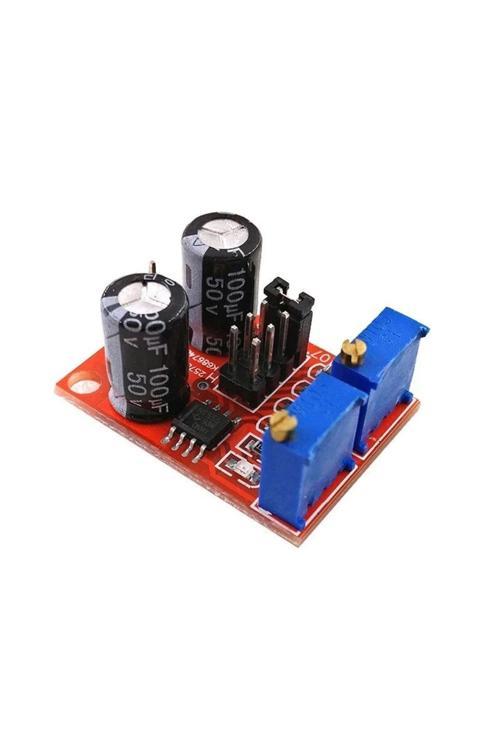

NE555 kare dalga üreteç modülüdür.Çeşitli uygulamalarda kullanılabilecek kare dalga sinyali üretme işlevine sahiptir. Mesela geliştirme kartları, step motor sürme uygulaması vb.karedalga ile çalışan cihazlarda kullanılır. Frekans ve duty ayarı yapmak için 2 adet potansiyometresi vardır. Frekans 1 Hz'den 200 KHz. arasında ayarlanabilmektedir. Artırmak için potları saat yönünde çevrilmesi gerekir. Potlar çok turludur. 30-40 tur döndürülebilir.
Kart üzerinde 4 adet jumper seçim anahtarı bulunmaktadır. Bu anahtarlar ile 4 farklı frekans aralığı seçimi yapılır. Alttaki resimde anahtarlara bağlı frekans aralıklarını inceleyebilirsiniz.
Düşük Frekans: 1Hz ~ 50Hz
Ara Frekans: 50Hz ~ 1kHz
Orta Frekans: 1KHz ~ 10kHz
Yüksek Frekans:10kHz ~ 200kHz
Duty ayarını değiştirdiğinizde frekansta kayacaktır. Kartın kullanımı sırasında bu durumu unutmayınız. Tam terside olur. Frekans değişiğimi dutyi değiştirir.
Periyot hesap formülü
Period T=0.7(RA+2RB)C
RA ve RB Ayarlı Mavi potlar. 0-10K
C=100uF – Düşük frekans
C=1uF – Ara frekans
C=0.1uF – Orta frekans
C=0.001UF – Yüksek frekans
Özellikler
Entegre: NE555
Besleme voltajı: 5V ~ 15V DC
Çalışma akımı: 100mA den az
Çıkış genliği: 4.2V - 11.4V
Maksimum çıkış akımı: 15mA / 5V 35mA / 12V
Çıkış gösterge ledi
Üzerinde yer alan iki trimpottan soldaki saat yönünde döndürüldüğünde frekans artmakta, aksi yönde frekans azalmaktadır. Sağdaki trimpot ise saat yönünde çevirildiğinde duty cuycle azalmaktadır.
Frekans aralıkları: 1 Hz - 50 Hz, 50 Hz-1 KHz,1KHz-10KHz, 10KHz-200KHz
Boyutlar: 31mm x 22mm x 14mm
Ağırlık: 7gr
Paket İçeriği
1 Adet NE555 Kare Dalga Sinyal Jeneratörü
