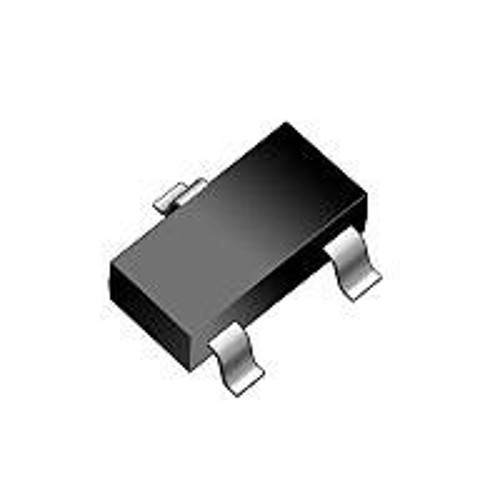

Microchip MMBT3904LT1G Sot23 SMD Transistör

MMBT3904LT1G SOT23 SMD Transistör

MMBT3904LT1G, genel amaçlı bir NPN bipolar transistördür. SOT-23 yüzey montaj paketindeki bu kompakt transistör, popüler 2N3904'ün SMD versiyonu olup, ON Semiconductor tarafından üretilmiştir.

40V kollektör-emitör gerilimi ve 200mA kollektör akımı sunan bu elektronik komponent, düşük güç anahtarlama, sinyal yükseltme ve genel amaçlı uygulamalar için ideal bir seçimdir.

Yüksek akım kazancı ve küçük montaj alanı gerektiren bu SMD transistör, sinyal işleme, amplifikatör katları ve düşük güç uygulamaları için kompakt ve güvenilir bir çözümdür.

Teknik Özellikler

MMBT3904LT1G SOT23 SMD Transistör'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: NPN Bipolar
• Paket Tipi: SOT-23 SMD
• Üretici: ON Semiconductor
• Kollektör-Emitör Gerilimi (VCEO): 40V
• Kollektör-Baz Gerilimi (VCBO): 60V
• Emitör-Baz Gerilimi (VEBO): 6V
• Kollektör Akımı (IC): 200mA (maksimum)
• Kollektör Gücü (PC): 350mW
• DC Akım Kazancı (hFE): 60-300 (IC=10mA, VCE=10V)
• Kollektör-Emitör Doyum Gerilimi: 0.2V (Tipik, IC=10mA)
• Transition Frekansı (fT): 300MHz (Tipik)
• Çıkış Kapasitansı (COB): 4pF (Tipik)
• Çalışma Sıcaklığı: -55°C ~ +150°C
• Termal Direnç (RθJA): 357°C/W
• Montaj Tipi: Yüzey Montaj (SMD)
• Pin Konfigürasyonu: 1-Baz, 2-Emitör, 3-Kollektör.

Kullanım Alanları

MMBT3904LT1G SOT23 SMD Transistör'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Sinyal İşleme Devreleri

• Düşük güçlü amplifikatörler
• Sinyal tamponlama
• Osilatörler
• Frekans çarpıcılar

Anahtarlama Uygulamaları

• LED sürücüleri
• Röle kontrol devreleri
• Dijital lojik arayüzleri
• Anahtarlamalı güç devreleri

Sensör Arayüzleri

• Fotodetektör arayüzleri
• Sıcaklık sensör devreleri
• Hall sensörü tamamlayıcı devreleri
• Kapasitif sensör yükselteçleri

Güç Kontrol Devreleri

• Küçük motor sürücüleri
• Akım sınırlama devreleri
• Solenoid kontrolü
• Darbe genişlik modülatörleri

Avantajlar ve Özellikler

MMBT3904LT1G SOT23 SMD Transistör'ün sağladığı avantajlar ve çözümler.

• Kompakt SOT-23 Paketi: Minimal PCB alanı kullanımı
• Yüksek Akım Kazancı: 60-300 hFE değeri ile verimli yükseltme
• Düşük Doyum Gerilimi: Verimli anahtarlama performansı
• Geniş Sıcaklık Aralığı: -55°C ~ +150°C ile zorlu ortamlarda çalışma
• İyi Frekans Tepkisi: 300MHz transition frekansı
• Düşük Gürültü: Hassas sinyal işleme için uygun
• Otomatik Montaj Uyumluluğu: SMD teknolojisi ile seri üretim kolaylığı
• TO-92 Versiyonu ile Uyumluluk: 2N3904'ün doğrudan SMD karşılığı

Montaj ve Kullanım

MMBT3904LT1G SOT23 SMD Transistör'ün montaj ve kullanım süreci hakkında bilgiler.

Devre tasarımı için yapmanız gerekenler:

• SOT-23 paketi için uygun PCB pad boyutlarını kullanın (genellikle 0.95 x 0.55mm)
• Kollektör pini için geniş bakır alan bırakarak ısı dağılımını iyileştirin
• Baz akımını sınırlandırmak için uygun direnç kullanın (tipik olarak 1k - 10kΩ)
• SMD lehimleme için reflow fırını, sıcak hava istasyonu veya ince uçlu havya kullanın
• Yüksek frekanslı uygulamalarda PCB yollarını kısa tutun
• Düşük gürültülü uygulamalarda uygun filtreleme ve dekuplaj kapasitörleri ekleyin

NPN transistör temel kullanım bilgileri:

• NPN transistörde akım yönü Kollektör → Emitör şeklindedir
• Transistörü aktif etmek için baz-emitör arasına pozitif gerilim uygulayın (~0.7V)
• Kollektör akımı = hFE × Baz akımı formülü ile yaklaşık akımları hesaplayabilirsiniz
• Anahtarlama uygulamalarında transistörü doyum bölgesinde çalıştırın
• NPN transistörler "aktif-yüksek" mantıkla çalışır
• Baz akımını, kollektör akımının 1/10 ila 1/20'si olarak boyutlandırın

Sorun Giderme ve İpuçları

MMBT3904LT1G SOT23 SMD Transistör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Transistör Açılmıyor: Baz-emitör geriliminin yeterli olduğunu kontrol edin (>0.7V)
• Yetersiz Kollektör Akımı: Baz akımını artırın veya polarizasyon devresini optimize edin
• Aşırı Isınma: Kollektör akımını sınırlandırın veya daha iyi ısı dağılımı sağlayın
• Lehimleme Zorlukları: Uygun SMD lehimleme tekniği ve ekipmanı kullanın

Verimli Kullanım İpuçları

• Ortak emitör amplifikatörlerde emitör direnci ile stabilite sağlayın
• Dijital uygulamalarda transistörü doyum ve kesim bölgelerinde çalıştırın
• Yüksek frekans uygulamalarında parazitik kapasitansları minimumda tutun
• LED sürücü olarak kullanırken uygun akım sınırlama önlemleri alın

Paket İçeriği

• MMBT3904LT1G SOT23 SMD Transistör
