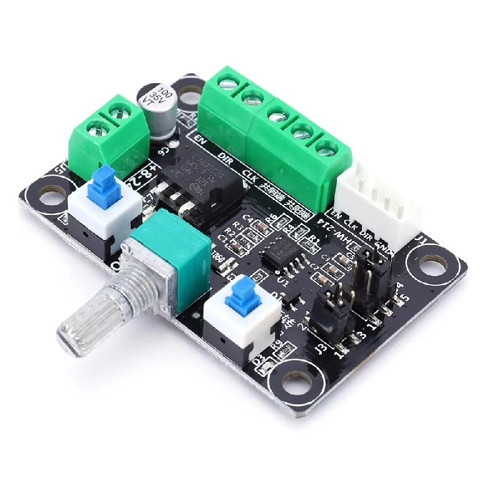

MKS OSC PWM Step Motor için Pulse Sinyal Üretici
Bu 3B Yazıcı MKS OSC Kademeli Motor Kontrol Cihazı Darbe PWM Hız Ters Çevirme Modülü, kademeli sürücüler için bir sinyal olarak kullanılan darbe üreten bir modüldür.
Step motoru kontrol etmek için bir sürücü ile kullanılması gerekir; Başka bir deyişle, asgari olarak aşağıdaki bileşenlere ihtiyacınız var: bir kontrolör Arduino gibi ayrıca bir step sürücüye (TB6600, TB6560 gibi) ve tabii ki step motora ihtiyacınız var.
5.4k-160khz, 540-16.6khz, 80-2.4khz dahil olmak üzere 3 çeşit frekans sinyalinden oluşur. Frekans ölçümü: iki PUL portu ve ortak katot (veya ortak anot) ölçülebilir.
Farklı step motor sürücüsü farklı bağlantı noktası işareti, ancak aynı işlev
EN = ENA = FREE -> Etkinleştir
PUL = PULS = CLK -> Darbe
DIR = CW = CWW -> Yön
Ortak anot bağlantısı (B ile bağlayın)
EN + PUL + DIR + hepsi birlikte ortak anot bağlantı noktasına bağlanır
EN- EN'e bağlan
PUL- CLK'ya bağlan
DIR- DIR'a bağlan
Ortak katot bağlantısı (B ile bağlayın)
EN- PUL-DIR- hepsi birlikte ortak katot portuna bağlanır
EN + EN'e bağlan
PUL + CLK'ya bağlan
DIR + DIR'a bağlan
Paket İçeriği
1 Adet MKS OSC PWM Step Motor için Pulse Sinyal Üretici
