Microchip ULN2003AFWG-TOS SOL-16 - Bipolar Transistör Entegresi

ULN2003AFWG-TOS SOL-16 Bipolar Transistör Entegresi

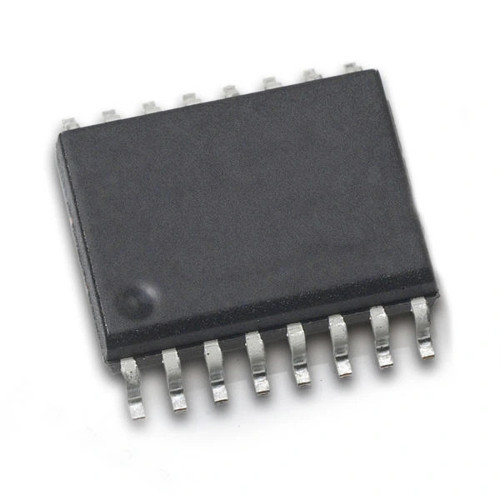

ULN2003AFWG-TOS, yedi adet yüksek voltaj ve yüksek akım Darlington transistör çiftini tek bir yüzey montaj paketinde barındıran Toshiba üretimi bir sürücü entegresidir. Küçük boyutlu SOL-16 paketi, PCB alanının sınırlı olduğu projelerde maksimum alan verimliliği sağlar.

500mA'e kadar sürekli çıkış akımı ve 50V'a kadar çalışma gerilimi sunan bu elektronik komponent, röle, solenoid, motor ve LED dizileri gibi endüktif ve dirençli yükleri sürmek için mükemmel bir arabirim çözümüdür.

Entegre koruma diyotları içeren ULN2003AFWG-TOS, klasik transistör sürücü devrelerine göre daha az harici bileşen gerektirir ve yüzey montaj teknolojisi sayesinde otomatik montaj süreçlerine uyumludur.

Teknik Özellikler

ULN2003AFWG-TOS SOL-16 Bipolar Transistör Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: Darlington BJT NPN
• Paket Tipi: SOL-16 (SOIC)
• Üretici: Toshiba
• Kanal Sayısı: 7
• Giriş Voltaj Uyumluluğu: TTL, CMOS, PMOS, LSTTL
• Çıkış Gerilimi (Maks.): 50V
• Çıkış Akımı (Sürekli): 500mA/kanal
• Çıkış Akımı (Tepe): 600mA/kanal
• Toplam Paket Akımı: 2.5A
• Giriş Baskılama Dirençleri: 2.7kΩ (Tipik)
• Çıkış Doyum Gerilimi: 1.2V (Tipik, IC=350mA)
• Bastırma Diyotları: Dahili
• Diyot Kırılma Gerilimi: 50V
• Diyot Akımı: 500mA (maksimum)
• Çalışma Sıcaklığı: -40°C ~ +85°C
• Paket Boyutları: 10mm x 3.9mm (yaklaşık)

Kullanım Alanları

ULN2003AFWG-TOS SOL-16 Bipolar Transistör Entegresi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Kontrol Uygulamaları

• Röle sürücü devreleri
• Solenoid kontrol sistemleri
• PLC arayüzleri
• Endüstriyel sensör kontrol birimleri

Motor Sürücü Devreleri

• Unipolar step motor sürücüleri
• Düşük güçlü DC motor kontrol
• Fan kontrol üniteleri
• Mekatronik sistemler

LED ve Aydınlatma Kontrol

• LED dizi sürücüleri
• Çok kanallı aydınlatma sistemleri
• Gösterge panel kontrolleri
• Dinamik aydınlatma uygulamaları

Kompakt Elektronik Cihazlar

• Taşınabilir cihazlar
• IoT kontrol modülleri
• Sınırlı alan uygulamaları
• Otomatik montaj gerektiren ürünler

Avantajlar ve Özellikler

ULN2003AFWG-TOS SOL-16 Bipolar Transistör Entegresi'nin sağladığı avantajlar ve çözümler.

• SMD Paket: Kompakt PCB tasarımı ve otomatik montaj uyumluluğu
• Yedi Kanallı Yapı: Tek entegre ile çoklu yük kontrolü
• Dahili Bastırma Diyotları: Endüktif yüklerde geri EMK koruması
• Geniş Besleme Voltajı: 50V'a kadar çalışma imkanı
• TTL/CMOS Uyumlu: Doğrudan mikrodenetleyici bağlantısı
• Geniş Sıcaklık Aralığı: -40°C ~ +85°C ile zorlu ortamlarda çalışma
• Düşük Giriş Direnci: 2.7kΩ ile TTL devrelere optimum uyum
• Yüksek Gürültü Bağışıklığı: Endüstriyel ortamlarda güvenilir çalışma

Montaj ve Kullanım

ULN2003AFWG-TOS SOL-16 Bipolar Transistör Entegresi'nin montaj ve kullanım süreci hakkında bilgiler.

Devre tasarımı için yapmanız gerekenler:

• SOL-16 paketi için uygun PCB pad tasarımı yapın
• COM pinini yüklerin besleme gerilimi ile bağlayın
• SMD lehimleme için reflow fırını veya sıcak hava istasyonu kullanın
• Çıkış yollarını PCB üzerinde kalın çizin ve gerekirse bakır alanları artırın
• Mikrodenetleyici çıkışlarını doğrudan giriş pinlerine bağlayın
• Besleme hattına 100nF seramik dekuplaj kapasitörü yerleştirin

Pin bağlantıları ve fonksiyonları:

• Pin 1-7: Giriş pinleri (1B - 7B)
• Pin 8: GND (Toprak)
• Pin 9: COM (Ortak bastırma diyot bağlantısı)
• Pin 10-16: Çıkış pinleri (7C - 1C)
• Girişlere lojik 1 uygulandığında ilgili çıkış transistörü aktif olur (sink modu)
• COM pini genellikle bastırma diyotları için yük besleme gerilimine bağlanır
• SOL-16 paketteki pin düzeni, standart DIP-16 ULN2003 ile uyumludur

Sorun Giderme ve İpuçları

ULN2003AFWG-TOS SOL-16 Bipolar Transistör Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• SMD Lehimleme Zorlukları: SOL-16 adaptör kartı veya profesyonel lehimleme ekipmanı kullanın
• Aşırı Isınma: PCB'de ısı dağıtımı için bakır alan artırın ve toplam akımı sınırlayın
• Çıkış Tepkisizliği: COM pininin ve besleme geriliminin doğru bağlandığını kontrol edin
• Giriş Tetikleme Sorunları: Giriş pinlerine yeterli akım/gerilim sağlandığını doğrulayın

Verimli Kullanım İpuçları

• 3.3V sistemlerle de uyumlu çalışır, fakat giriş seviyelerini test edin
• Darlington yapısı nedeniyle çıkış doyum gerilimi ~1.2V olduğunu unutmayın
• Tüm kanalları aynı anda maksimum yükte kullanmaktan kaçının
• PCB tasarımında çıkış yollarını geniş, kısa ve kalın tutun

Paket İçeriği

• ULN2003AFWG-TOS SOL-16 Bipolar Transistör Entegresi
