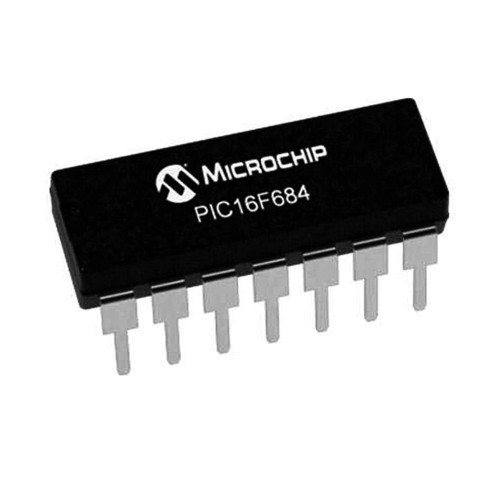

Microchip PIC16F684 I/P PDIP-14 8-Bit 20 MHz Mikrodenetleyici

PIC16F684-I/P PDIP-14 8-Bit 20 MHz Mikrodenetleyici

PIC16F684-I/P, Microchip firmasının ultra kompakt yapıda bir 8-bit mikrodenetleyicisidir. PDIP-14 paketinde sunulan bu entegre, 20 MHz'e kadar çalışma frekansı ile küçük ölçekli projeler için mükemmel bir çözüm sunar.

2KB program belleği, 128 bayt RAM ve 256 bayt EEPROM ile donatılan bu mikrodenetleyiciler, sınırlı alanda yüksek performans gerektiren uygulamalar için idealdir.

12 I/O pini ve dahili 8-bit timer modülleri ile kompakt bir elektronik komponent olan PIC16F684, sensör okuma ve motor kontrol projeleri için verimli bir seçimdir.

Düşük güç tüketimi ve minimum bileşen gereksinimi ile öne çıkan bu Microchip PIC mikrodenetleyici, breadboard üzerinde kolay prototipleme imkanı sunar.

Teknik Özellikler

PIC16F684-I/P PDIP-14 8-Bit 20 MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC16F
• Model: PIC16F684-I/P
• İşlemci Mimarisi: 8-Bit RISC
• Maksimum Çalışma Frekansı: 20 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 2 KB (2K x 14-bit kelime)
• RAM Belleği: 128 Bayt
• EEPROM Belleği: 256 Bayt
• I/O Pin Sayısı: 12
• ADC Kanalları: 8 (10-bit)
• Zamanlayıcı Modülleri: 2 (bir 8-bit, bir 16-bit)
• Capture/Compare/PWM Modülleri: 1
• Komparatörler: 2
• Kesme (Interrupt) Kaynakları: 10
• Çalışma Gerilimi: 2.0V - 5.5V
• Paket Tipi: PDIP-14 (Through-Hole)
• Pin Sayısı: 14
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var
• Brown-out Reset: Programlanabilir
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• Analog Modüller: ADC, komparatör, dahili referans voltaj
• ICSP (In-Circuit Serial Programming): Var
• Güç Tüketimi (Aktif): ~1.6mA @ 5V, 4MHz
• Güç Tüketimi (Sleep):
