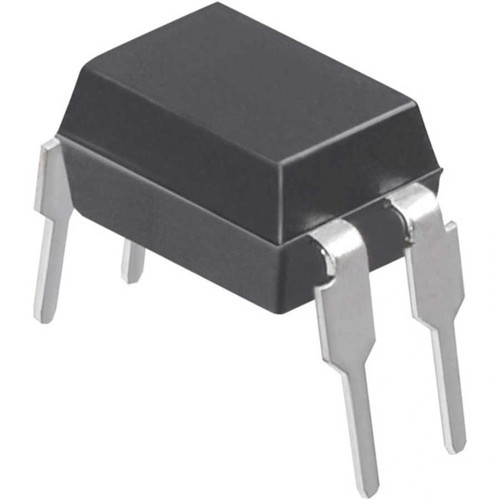

Microchip PC817 DIP-4 Transistör Çıkışlı Optokuplör Entegresi

PC817 DIP-4 Transistör Çıkışlı Optokuplör Entegresi

PC817 DIP-4 Transistör Çıkışlı Optokuplör Entegresi, elektriksel izolasyon sağlayan temel ve yaygın kullanılan bir optokuplördür. İçerisinde bir kızılötesi LED ve bir fototransistör içeren bu entegre, farklı potansiyellerdeki devreleri güvenle birbirine bağlayarak sinyal iletimini sağlar.

DIP-4 paket formatındaki bu entegreler kategorisindeki ürün, endüstriyel kontrol sistemleri, güç kaynakları ve dijital haberleşme uygulamaları için uygun maliyetli bir izolasyon çözümüdür. 5000V izolasyon gücü ile hassas elektronik devreleri yüksek gerilimlerden korur.

Optokuplör entegreleri arasında en yaygın kullanılan modellerden biri olan PC817, kompakt boyutu, breadboard uyumlu yapısı ve yüksek akım transfer oranı (CTR) ile elektronik projelerde sıklıkla tercih edilmektedir. Arduino ve diğer mikrodenetleyici tabanlı sistemlerde sinyal izolasyonu için ideal bir seçimdir.

Teknik Özellikler

PC817 DIP-4 Transistör Çıkışlı Optokuplör Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Paket Tipi: DIP-4 (Dual In-line Package)
• İzolasyon Gerilimi: 5000 Vrms (min.)
• Akım Transfer Oranı (CTR): %50-600 (IF=5mA, VCE=5V)
• Giriş İleri Gerilimi (VF): 1.2V (tipik), 1.4V (maks.)
• Giriş İleri Akımı (IF): 50mA (maks.)
• Ters Gerilim (VR): 6V
• Kollektör-Emitör Gerilimi (VCEO): 35V
• Emitör-Kollektör Gerilimi (VECO): 6V
• Kollektör Akımı (IC): 50mA (maks.)
• Kollektör-Emitör Doyma Gerilimi (VCE(sat)): 0.1V (tipik, IF=20mA, IC=2mA)
• Kesim Frekansı (fc): 80kHz (tipik)
• Yükselme Zamanı (tr): 4μs (tipik)
• Düşme Zamanı (tf): 3μs (tipik)
• Giriş-Çıkış Kapasitesi (Cio): 0.6pF (tipik)
• İzolasyon Direnci (RISO): 10^11 Ω (min.)
• Çalışma Sıcaklığı: -30°C ile +100°C arası
• Depolama Sıcaklığı: -55°C ile +125°C arası
• Paket Boyutları: 4.6mm x 3.7mm x 4.6mm
• Pin Konfigürasyonu:
  • Pin 1: Anot
  • Pin 2: Katot
  • Pin 3: Emitör
  • Pin 4: Kollektör
• RoHS Uyumluluk: Evet
• Üretici: Sharp/Bright

Kullanım Alanları

PC817 DIP-4 Transistör Çıkışlı Optokuplör Entegresi'nin kullanılabileceği çeşitli alanlar ve uygulamalar.

Endüstriyel Kontrol

• PLC ve endüstriyel otomasyon sistemleri
• Sensör arayüzleri
• Röle kontrol devreleri
• Motor sürücü izolasyonu
• Endüstriyel haberleşme izolasyonu

Güç Elektroniği

• Anahtarlamalı güç kaynakları (SMPS)
• DC-DC dönüştürücüler
• İnvertör kontrol devreleri
• Batarya şarj sistemleri
• Güç izolasyon devreleri

Mikrodenetleyici Projeleri

• Arduino ile yüksek gerilim kontrol sistemleri
• Dijital sinyal izolasyonu
• Seviye dönüştürücü arayüzler
• I/O portları koruma devreleri
• Gürültü bağışıklığı gerektiren uygulamalar

Avantajlar ve Özellikler

PC817 DIP-4 Transistör Çıkışlı Optokuplör Entegresi'nin sağladığı avantajlar ve çözümler.

• Yüksek İzolasyon: 5000 Vrms galvanik izolasyon
• Kompakt Boyut: DIP-4 paket ile az yer kaplama
• Geniş CTR Aralığı: %50-600 akım transfer oranı
• Breadboard Uyumlu: Kolay prototipleme
• Düşük Giriş Akımı: Enerji verimli tasarım
• Yüksek Güvenilirlik: Uzun ömürlü solid-state yapı
• Kolay Bulunabilirlik: Endüstri standardı yaygın model
• Düşük Giriş-Çıkış Kapasitesi: İyi gürültü bağışıklığı
• Uygun Maliyet: Ekonomik izolasyon çözümü
• Geniş Çalışma Sıcaklığı: -30°C ile +100°C arası

Devre Tasarımı ve Uygulama

PC817 DIP-4 Transistör Çıkışlı Optokuplör Entegresi ile devre tasarımı ve uygulama bilgileri.

Temel Uygulama Devresi:

• Giriş (LED) Kısmı:
  • 5V giriş için 330Ω-470Ω seri direnç
  • 3.3V giriş için 220Ω seri direnç
  • Optimum çalışma akımı: 5-20mA
  • LED koruması için akım sınırlama direnci şarttır
• Çıkış (Transistör) Kısmı:
  • Dijital uygulamalar için 4.7kΩ-10kΩ pull-up direnci
  • Anahtarlama uygulamaları için 1kΩ-2.2kΩ
  • Maksimum kollektör akımı: 50mA

Mikrodenetleyici Arayüzü:

• Mikrodenetleyici çıkışından LED'e 330Ω seri direnç bağlayın
• Transistör kollektörüne mikrodenetleyici girişi bağlantısı
• Kollektöre 10kΩ pull-up direnci ekleyin
• Gürültülü ortamlarda 100nF bypass kapasitörü ekleyin
• Yüksek hızlı uygulamalarda pull-up direncini 4.7kΩ'a düşürün

Sorun Giderme ve İpuçları

PC817 DIP-4 Transistör Çıkışlı Optokuplör Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Sinyali Yok: LED akımını ve polaritesini kontrol edin
• Zayıf Sinyal: Pull-up direncini azaltın, LED akımını artırın
• Yavaş Tepki: Pull-up direncini küçültün, kapasitif yükleri azaltın
• Aşırı Isınma: LED ve kollektör akımlarını sınırlayın
• EMI Sorunları: Kablolama uzunluğunu kısaltın, bypass kapasitörleri ekleyin

Uygulama İpuçları

• Yüksek gürültülü ortamlarda LED akımını biraz artırın (15-20mA)
• AC sinyalleri izole etmek için giriş tarafına köprü diyot ekleyin
• Röle sürme uygulamalarında paralel koruma diyodu kullanın
• Hassas uygulamalarda CTR toleransını dikkate alın
• PCB tasarımında giriş ve çıkış hatlarını fiziksel olarak ayırın
• Yüksek frekanslı dijital sinyaller için kısa PCB yolları kullanın

Paket İçeriği

• PC817 DIP-4 Transistör Çıkışlı Optokuplör Entegresi
