Microchip LM358P DIP-8 OpAmp Entegresi

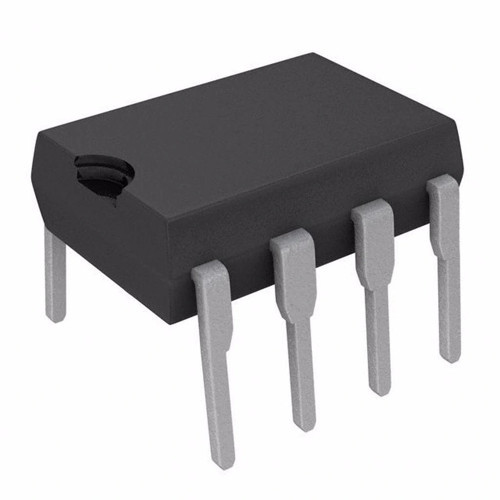

LM358P DIP-8 OpAmp Entegresi

LM358P, elektronik devrelerinde yaygın kullanılan çift operasyonel amplifikatör entegresidir. DIP-8 paketinde sunulan bu entegre, tek besleme ile çalışabilen ve geniş bir uygulama alanına sahip popüler bir OpAmp'tır.

Texas Instruments, ST Microelectronics gibi çeşitli üreticiler tarafından üretilen LM358P, düşük güç tüketimi ve geniş besleme voltajı aralığı sunar. Elektronik komponentler arasında başlangıç projeleri için sıklıkla tercih edilir.

Tek besleme kaynağı ile çalışabilme özelliği sayesinde basit devre tasarımlarına olanak sağlayan bu entegre, uygun fiyatı ve kullanım kolaylığı ile amatör ve profesyonel elektronikçiler tarafından yaygın kullanılır. OpAmp olarak sensör arayüzleri, filtreler ve temel amplifikatör uygulamalarında tercih edilir.

Teknik Özellikler

LM358P DIP-8 OpAmp Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Texas Instruments / STMicroelectronics
• Entegre Tipi: Çift Operasyonel Amplifikatör
• Model: LM358P / LM358N
• Paket Tipi: DIP-8 (Dual In-line Package)
• OpAmp Sayısı: 2 (İkili)
• Besleme Gerilimi Aralığı: 3V - 32V (tek besleme) veya ±1.5V - ±16V (çift besleme)
• Giriş Offset Gerilimi: ±2 mV (tipik), ±7 mV (maksimum)
• Giriş Bias Akımı: 20 nA (tipik)
• Giriş Offset Akımı: 2 nA (tipik)
• Açık Çevrim Kazancı: 100 dB (tipik)
• CMRR (Ortak Mod Reddetme Oranı): 85 dB (tipik)
• Güç Tüketimi: 0.7 mW (tipik @ 5V)
• Ortak Mod Giriş Gerilim Aralığı: 0V ile (V+) - 1.5V arası
• Çıkış Gerilim Salınımı: 0V ile (V+) - 1.5V arası
• Çıkış Kısa Devre Akımı: 20 mA (tipik)
• Slew Rate: 0.3 V/µs (tipik)
• Bant Genişliği: 1 MHz (Birlik Kazanç)
• Giriş Empedansı: 10 MΩ
• Çalışma Sıcaklık Aralığı: -40°C ile +85°C arası
• Pin Sayısı: 8
• Pin Aralığı: 2.54mm (0.1 inç) standart
• Dahili Frekans Dengelemesi: Var
• Kısa Devre Koruması: Var
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM358P DIP-8 OpAmp Entegresi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Sensör Devreleri

• Fotodiyor ışık algılayıcılar
• Sıcaklık sensörü arayüzleri
• Piezo sensör yükselteçleri
• Basınç sensörü sinyal şartlandırma
• Nem sensörü arayüzleri

Filtre ve Sinyal İşleme

• Aktif alçak geçiren filtreler
• Yüksek geçiren filtreler
• Sinyal tamponlama
• Gerilim karşılaştırıcılar
• AC/DC dönüştürücüler

Temel Elektronik Projeleri

• LED sürücü devreleri
• Seviye dedektörleri
• Basit ses yükselteçleri
• Batarya şarj göstergeleri
• Isı kontrol devreleri

Avantajlar ve Özellikler

LM358P DIP-8 OpAmp Entegresi'nin sağladığı avantajlar ve çözümler.

• Tek Besleme Çalışma: 3V-32V arası tek kaynakla çalışabilme
• Çift OpAmp Yapısı: Tek pakette iki bağımsız operasyonel amplifikatör
• Düşük Güç Tüketimi: Batarya ile çalışan devrelere uygun
• Geniş Besleme Aralığı: 3V ile 32V arası esneklik
• Dahili Dengeleme: Harici kompanzasyon gerektirmez
• Ground Seviyesine Yakın Giriş: 0V'a yakın sinyalleri işleyebilme
• Düşük Maliyetli: Ekonomik fiyat ile yaygın kullanım
• Kolay Bulunabilirlik: Yaygın tedarik ve stok avantajı
• Ground Seviyesine Kadar Çıkış: Negatif besleme olmadan da çalışır
• DIP Paketi: Breadboard ve delikli PCB ile kolay kullanım

Uygulama ve Devre Tasarımı

LM358P DIP-8 OpAmp Entegresi ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

Temel Devre Bağlantıları:

• Besleme Bağlantısı: V+ (Pin 8) pozitif beslemeye, V- (Pin 4) toprağa bağlanır
• OpAmp 1 Girişleri: Inverting (Pin 2) ve Non-inverting (Pin 3)
• OpAmp 1 Çıkışı: Pin 1
• OpAmp 2 Girişleri: Inverting (Pin 6) ve Non-inverting (Pin 5)
• OpAmp 2 Çıkışı: Pin 7

Örnek Uygulama Devreleri:

• Non-inverting Amplifikatör: Kazanç = 1 + (R2/R1) formülü ile ayarlanır
• Inverting Amplifikatör: Kazanç = -(R2/R1) formülü ile ayarlanır
• Fotodiyor Işık Sensörü: Işık şiddetine göre çıkış voltajı üreten devre
• Aktif Filtre: RC değerleri ile kesim frekansı ayarlanabilen devre
• Sanal Toprak Üreteci: İkinci OpAmp ile beslemenin yarısı elde edilir

Sorun Giderme ve İpuçları

LM358P DIP-8 OpAmp Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Rail-to-Rail Olmaması: Çıkış, besleme voltajından 1.5V daha düşük olabilir.
• Giriş Aralığı Sınırlaması: Ortak mod giriş aralığının V+ - 1.5V ile sınırlı olduğunu unutmayın.
• Crossover Distorsiyon: Sınıfa yakın sinyallerde bozulma olabilir, bias devresi ekleyin.
• Yavaş Yanıt: 0.3V/µs slew rate, yüksek frekanslı sinyaller için yetersiz olabilir.
• Besleme Gürültüsü: Besleme hattına 0.1µF bypass kapasitörü ekleyin.

Verimli Kullanım İpuçları

• Tek besleme ile AC sinyal işlemek için sanal toprak oluşturun
• Besleme voltajının yarısında bir DC bias nokta ayarlayın
• V+ ve GND arasına 0.1µF bypass kapasitörü ekleyin
• Giriş ve çıkışlardaki DC kaplin için elektrolitik kapasitörler kullanın
• Çift besleme gerekiyorsa, ikinci bir OpAmp ile negatif voltaj üretebilirsiniz

Paket İçeriği

• LM358P DIP-8 OpAmp Entegresi

İlgili Ürün Kategorilerimiz
