Fotovoltaik (PV) DC hatların güvenliğini sağlamak için tasarlanmış, DIN ray montajlı 1P sigorta yuvası ve 10×38 mm DC sigorta çözümüdür. 1000 V d.c çalışma gerilimine uygundur ve dizi (string) korumasında, parafudr – sigorta – inverter hatlarında emniyetli kullanım sunar.

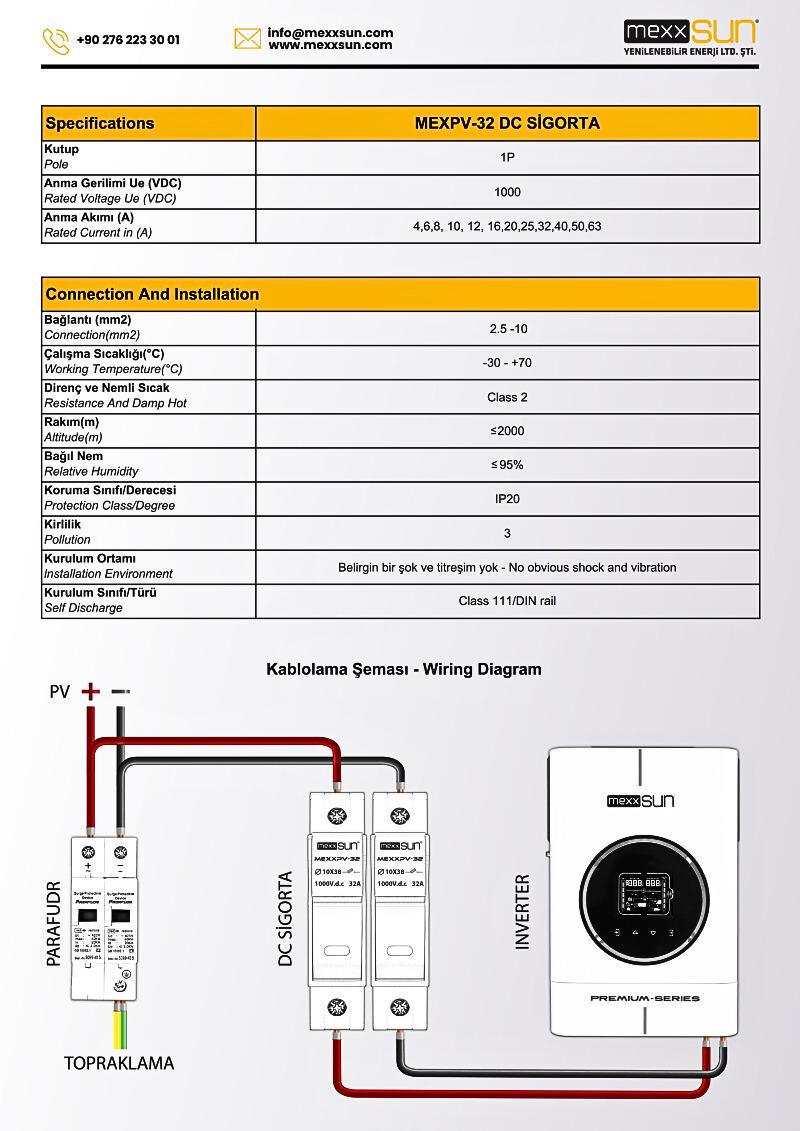

Not: Ürün afişinde gösterilen parafudr → DC sigorta → inverter bağlantı şeması esas alınmıştır. Kurulumda mutlaka yetkili personel görev almalıdır.
Öne Çıkan Özellikler
- 1000 V d.c’ye kadar PV dizi koruması
- Geniş akım seçeneği: 4, 6, 8, 10, 12, 16, 20, 25, 32, 40, 50, 63 A
- Standart 10×38 mm DC sigorta kartuşu ile uyum
- DIN ray (Class 111) montaj, hızlı devreye alma
- IP20 koruma sınıfı, kirlilik derecesi sınıf 3
- Bağlantı kesiti 2.5–10 mm² (14–8 AWG), sıkma torku 2.5 N·m
- -30°C ~ +70°C geniş çalışma sıcaklığı, ≤2000 m rakım
- Şok ve titreşime karşı yüksek dayanım (no obvious shock & vibration)

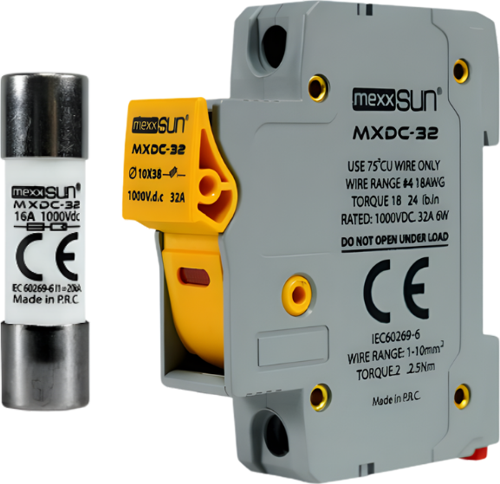

- MEXXPV-32 DC sigorta yuvası (1P, DIN ray)
- 10×38 mm DC sigorta kartuşu (1000 V d.c, akım değeri seçilebilir)
| Kutup | 1P (tek kutuplu) |
| Anma Gerilimi (Ue) | 1000 V d.c |
| Anma Akımı Seçenekleri | 4 – 63 A (4, 6, 8, 10, 12, 16, 20, 25, 32, 40, 50, 63 A) |
| Bağlantı Kesiti | 2.5 – 10 mm² (14–8 AWG) |
| Sıkma Torku | 2.5 N·m |
| Koruma Sınıfı | IP20 |
| Kirlilik Derecesi | 3 |
| Çalışma Sıcaklığı | -30°C ~ +70°C |
| Maks. Rakım | ≤ 2000 m |
| Bağıl Nem | ≤ 95% |
| Montaj | DIN ray (Class 111) |
| Boyut | Ø10 × 38 mm |
| Anma Gerilimi | 1000 V d.c |
| Anma Akımı | Seçime bağlı (4–63 A aralığı) |
| Uyumluluk | MEXXPV-32 sigorta yuvası ve 10×38 boyutlu yuvalar |
Uygulama ve Montaj
PV dizilerinde; panel dizi çıkışı ile inverter DC girişi arasında, genellikle parafudr sonrasında seri koruma elemanı olarak kullanılır. Kablolama şemasına uygun olarak artı (+) ve eksi (–) hatlar için ayrı ayrı sigorta yuvası kullanılması tavsiye edilir. Kurulum sırasında tork değerlerine uyunuz ve yetkili teknik personel tarafından montaj yaptırınız.
Sipariş verirken ihtiyacınız olan anma akımını (örn. 16 A, 20 A, 32 A vb.) belirtiniz.
