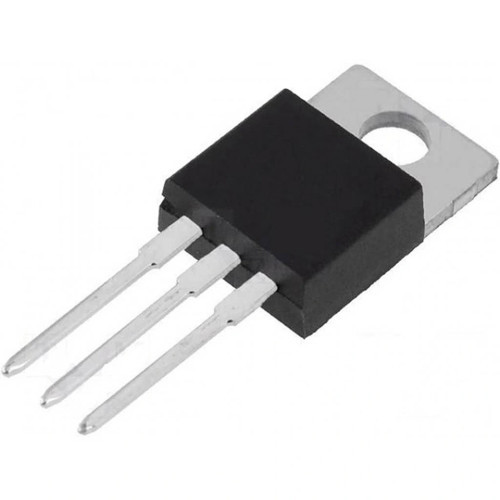

China LM350T 3A Ayarlanabilir Lineer Voltaj Regülatör To-220

LM350T 3A Ayarlanabilir Lineer Voltaj Regülatörü TO-220

LM350T 3A Ayarlanabilir Lineer Voltaj Regülatörü, 1.2V ile 33V arasında ayarlanabilen çıkış gerilimi ve 3A'e kadar sürekli yük akımı sağlayan güçlü bir voltaj regülatörüdür. TO-220 paketinde sunulan bu entegre, güvenilir ve kararlı güç kaynağı uygulamaları için ideal bir çözümdür.

Sadece iki harici dirençle istenen çıkış voltajını ayarlama kolaylığı sunan güç entegreleri ailesinin bir üyesi olan LM350T, yüksek verimlilik ve güvenilirlikle öne çıkar. Dahili aşırı sıcaklık ve kısa devre koruması gibi güvenlik özellikleri ile laboratuvar, endüstriyel ve hobi uygulamaları için mükemmel bir seçimdir.

Geniş input/output voltaj farkı, düşük dropout gerilimi ve düşük gürültü özellikleri ile entegreler kategorisinde tercih edilen LM350T, hassas güç kaynakları, şarj cihazları ve ayarlanabilir regülatör devreleri oluşturmak için kullanılır. Elektronik komponentler arasında güç kontrolü için güvenilir bir çözüm arayan projeler için ideal bir seçenektir.

Teknik Özellikler

LM350T 3A Ayarlanabilir Lineer Voltaj Regülatörü TO-220'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Texas Instruments / National Semiconductor
• Ürün Serisi: LM350
• Regülatör Tipi: Ayarlanabilir Pozitif Lineer
• Maksimum Çıkış Akımı: 3A
• Ayarlanabilir Çıkış Voltaj Aralığı: 1.2V - 33V
• Minimum Input-Output Voltaj Farkı (Dropout): 1.5V
• Maksimum Giriş Voltajı: 35V
• Çıkış Voltaj Toleransı: ±1% (tip)
• Çıkış Voltaj Dalgalanması: 0.002%/V (tipik)
• Çıkış Empedansı: 0.1Ω (tipik)
• Load Regulation: 0.1%/A (tipik)
• Line Regulation: 0.005%/V (tipik)
• Paket Tipi: TO-220
• Pin Sayısı: 3
• Çalışma Sıcaklığı: 0°C ile +125°C arası
• Maksimum Junction Sıcaklığı: 150°C
• Termal Direnç (Junction-to-Case): 4°C/W
• Termal Direnç (Junction-to-Ambient): 50°C/W
• Güç Dağılımı: 30W (TC=25°C)
• Giriş Bypassı: 0.1µF (önerilen minimum değer)
• Çıkış Kapasitörü: 1.0µF (önerilen minimum değer)
• Kısa Devre Koruması: Evet
• Aşırı Isı Koruması: Evet
• Ripple Rejection: 66dB (tipik)
• Ayar Pini Akımı: 50µA (nominal)
• Referans Voltajı: 1.25V (nominal)
• Maksimum Gürültü: 0.003% (10Hz - 10kHz, CL=0)
• RoHS Uyumluluğu: Evet
• Boyutlar: 10mm x 15mm x 4.5mm (yaklaşık)

Kullanım Alanları

LM350T 3A Ayarlanabilir Lineer Voltaj Regülatörü TO-220'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Laboratuvar Uygulamaları

• Ayarlanabilir güç kaynakları
• Hassas laboratuvar ekipmanları
• Test ve ölçüm cihazları
• Elektronik devre prototipleme
• Hassas referans voltaj üreteçleri

Endüstriyel Uygulamalar

• Sensör besleme devreleri
• Elektronik kontrol üniteleri
• PLC güç kaynakları
• Endüstriyel ekipman beslemeleri
• Otomasyon sistemleri

Şarj Uygulamaları

• Akü şarj devreleri
• Ayarlanabilir akım sınırlayıcı şarj cihazları
• Lityum-iyon batarya şarj çözümleri
• UPS ve kesintisiz güç kaynakları
• Solar şarj sistemleri

Ses ve Görüntü Sistemleri

• Hi-Fi ses amplifikatörü güç kaynakları
• Hassas ön amplifikatör beslemeleri
• Düşük gürültülü ses ekipmanları
• Görüntüleme sistemleri
• Profesyonel ses ekipmanları

Hobi ve Eğitim Projeleri

• Ayarlanabilir DC güç kaynakları
• Arduino ve mikrodenetleyici projeleri
• LED sürücü devreleri
• Robot güç devreleri
• Eğitim amaçlı elektronik kitler

Avantajlar ve Özellikler

LM350T 3A Ayarlanabilir Lineer Voltaj Regülatörü TO-220'nin sağladığı avantajlar ve çözümler.

• Geniş Ayar Aralığı: 1.2V'dan 33V'a kadar ayarlanabilir çıkış
• Yüksek Akım Kapasitesi: 3A'e kadar kesintisiz yük akımı
• Kolay Voltaj Ayarı: Sadece iki harici dirençle voltaj ayarı
• Dahili Korumalar: Kısa devre ve aşırı sıcaklık koruması
• Düşük Gürültü: Temiz DC çıkış için düşük gürültü seviyesi
• Yüksek Düzenleme: Mükemmel line ve load regülasyonu
• Düşük Dropout Gerilimi: 1.5V tipik dropout voltajı
• TO-220 Paketi: Kolay soğutucu montajı ve PCB entegrasyonu
• Güvenilir Çalışma: Endüstriyel standartlarda güvenilirlik
• Çok Yönlülük: Sabit veya ayarlanabilir akım sınırlama imkanı

Devre Tasarımı ve Uygulama

LM350T 3A Ayarlanabilir Lineer Voltaj Regülatörü TO-220'nin devre tasarımı ve uygulaması hakkında detaylar.

Temel Bağlantı Şeması

LM350T'nin temel uygulama devresi oldukça basittir.

Gerekli Komponentler:

• 1x LM350T Regülatör
• 1x 240Ω Direnç (R1)
• 1x Ayarlanabilir Potansiyometre veya Sabit Direnç (R2)
• 1x 0.1µF Giriş Bypass Kapasitörü (Seramik)
• 1x 1µF Çıkış Kapasitörü (Tantalum)
• 2x 1N4002 Diyot (Koruma için, opsiyonel)
• 1x Soğutucu (1A üzeri uygulamalar için)
• Termal Macun ve Montaj Malzemeleri

Pin Konfigürasyonu:

• Pin 1: Ayar (ADJ)
• Pin 2: Çıkış (OUT)
• Pin 3: Giriş (IN)
• Metal Taban: Arka taban çıkış pini ile elektriksel olarak bağlıdır

Temel Devre Şeması ve Bağlantılar:

1. Giriş gücünü Pin 3'e (IN) bağlayın
2. 0.1µF bypass kapasitörünü giriş pini ve toprak arasına bağlayın
3. Çıkış Pin 2'den (OUT) alınır
4. 1µF çıkış kapasitörünü çıkış pini ve toprak arasına bağlayın
5. 240Ω direnci (R1) çıkış pini ve ayar pini (ADJ, Pin 1) arasına bağlayın
6. R2 direncini (veya potansiyometreyi) ayar pini ve toprak arasına bağlayın
7. Opsiyonel olarak, OUT-ADJ arasına ve IN-OUT arasına koruyucu diyotlar ekleyin

Çıkış Voltajını Hesaplama:

LM350T'nin çıkış voltajını aşağıdaki formülle hesaplayabilirsiniz:

Vout = 1.25V × (1 + R2/R1) + IADJ × R2

Burada:

• 1.25V: LM350T'nin referans voltajı
• R1: Çıkış ve ayar pini arasındaki direnç (genellikle 240Ω kullanılır)
• R2: Ayar pini ve toprak arasındaki direnç
• IADJ: Ayar pini akımı (yaklaşık 50µA, hesaplamalarda genellikle ihmal edilebilir)

Pratik olarak, IADJ etkisi ihmal edildiğinde:

Vout ≈ 1.25V × (1 + R2/R1)

Belirli bir çıkış voltajı için R2 değerini hesaplamak:

R2 ≈ R1 × [(Vout/1.25V) - 1]

Gelişmiş Uygulama Devreleri

LM350T ile yapılabilecek çeşitli uygulama devreleri.

Ayarlanabilir Akım Kaynağı

LM350T'yi sabit akım kaynağı olarak kullanabilirsiniz.

• Gerekli Komponentler:
  • 1x LM350T
  • 1x Hassas Şönt Direnci (Rs)
  • 1x 0.1µF Giriş Kapasitörü
  • 1x 1µF Çıkış Kapasitörü
  • 1x Potansiyometre (opsiyonel, akım ayarı için)
• Bağlantı Şeması:
  • Regülatörün giriş pini (IN) güç kaynağına bağlanır
  • Şönt direnci (Rs) regülatörün çıkış pini (OUT) ve ayar pini (ADJ) arasına bağlanır
  • Yük, çıkış pini ve toprak arasına bağlanır
  • Akım değeri Rs direnci ile belirlenir: I = 1.25V / Rs
  • Ayarlanabilir akım için Rs yerine potansiyometre kullanılabilir

0-30V Ayarlanabilir Güç Kaynağı

Tam ayarlanabilir bir güç kaynağı devresi.

• Gerekli Komponentler:
  • 1x LM350T
  • 1x 240Ω Direnç
  • 1x 5kΩ Potansiyometre
  • 1x 0.1µF Seramik Kapasitör
  • 1x 10µF Elektrolitik Kapasitör
  • 2x 1N4002 Diyot (Koruma için)
  • 1x Soğutucu
  • 1x Transformatör (35V AC çıkışlı)
  • 1x Köprü Diyot
  • 1x 2200µF Filtre Kapasitörü
  • Panel Ekipmanları (Voltmetre, ampermetre, anahtarlar)
• Devre Açıklaması:
  • Transformatör şebeke gerilimini 35V AC'ye düşürür
  • Köprü diyot AC'yi DC'ye dönüştürür
  • 2200µF filtre kapasitörü ile dalgalanma azaltılır
  • LM350T ile voltaj 1.25V-30V arasında ayarlanabilir
  • Potansiyometre ile çıkış gerilimi kontrol edilir
  • Çıkış akımı 3A'e kadar kullanılabilir
  • Koruyucu diyotlar kapasitör deşarj durumlarına karşı koruma sağlar

Akım Sınırlayıcı ile Güç Kaynağı

Ayarlanabilir voltaj ve akım sınırlamalı güç kaynağı.

• Gerekli Ek Komponentler:
  • 1x NPN Transistör (2N3055 veya TIP31)
  • 1x 0.33Ω 5W Şönt Direnci
  • 1x 1kΩ Potansiyometre (Akım Limiti için)
  • 1x 2kΩ Direnç
  • 1x LED ve 1kΩ Direnç (Limit Göstergesi)
• Çalışma Prensibi:
  • Temel LM350T devresi voltaj ayarı sağlar
  • Şönt direnci üzerindeki gerilim, yük akımı ile orantılıdır
  • Akım belirli bir sınırı aştığında transistör iletim durumuna geçer
  • Transistör LM350T'nin ayar pinini etkileyerek çıkış voltajını düşürür
  • Akım sınırı potansiyometre ile ayarlanabilir
  • LED, akım sınırlama durumunu gösterir

PCB Tasarım Önerileri

LM350T ile yapılan devrelerde PCB tasarımı için öneriler.

• Güç Yolları:
  • Giriş ve çıkış hatları için geniş PCB izleri kullanın (en az 2mm genişlik)
  • Toprak düzlemi kullanın ve geniş toprak bağlantıları yapın
  • 3A için en az 35 micron (1oz) bakır kalınlığı kullanın
• Komponent Yerleşimi:
  • Bypass kapasitörlerini regülatör pinlerine mümkün olduğunca yakın yerleştirin
  • R1 direncini regülatörün OUT ve ADJ pinlerine doğrudan bağlayın
  • Isı üreten komponentleri (regülatör, güç dirençleri) ısıya duyarlı komponentlerden uzak tutun
• Isı Yönetimi:
  • Regülatörün altına termal viaları yerleştirin
  • PCB'de soğutucu montaj deliği ve alanı planlayın
  • Gerekirse PCB üzerinde ilave soğutma alanı oluşturun
• Dikkat Edilecek Noktalar:
  • Regülatör taban plakası OUT pini ile bağlantılıdır, soğutucuyu izole edin
  • Uzun mesafeli uygulamalarda uzak hissetme (remote sensing) kullanın
  • Yüksek akımlı uygulamalarda Kelvin bağlantıları düşünün
  • Gürültüye duyarlı uygulamalarda regülatörü gürültü kaynaklarından uzak tutun

Sorun Giderme ve İpuçları

LM350T 3A Ayarlanabilir Lineer Voltaj Regülatörü TO-220 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Soğutucu ekleyin, giriş voltajını azaltın, yük akımını kontrol edin
• Kararsız Çıkış Voltajı: Kapasitörleri kontrol edin, gürültü kaynaklarını uzaklaştırın
• Düşük Çıkış Voltajı: Giriş voltajını kontrol edin, dropout gerilimini hesaba katın
• Çıkış Yok: Bağlantıları kontrol edin, kısa devre koruma durumunu inceleyin
• Yüksek Dalgalanma: Çıkış kapasitörünü artırın, bypassı iyileştirin

Verimlilik İyileştirme İpuçları

• Giriş-çıkış voltaj farkını minimize edin (verimlilik artar)
• Büyük yüklerde büyük bir soğutucu veya aktif soğutma kullanın
• Yüksek verimlilik gerekiyorsa alternatif olarak anahtarlamalı regülatör kullanmayı düşünün
• Yüksek dalgalanmalı güç kaynaklarında ek filtreleme kullanın
• Kritik uygulamalarda düşük ESR kapasitörler tercih edin

Uygulama İpuçları

• Optimal Soğutma:
  • Termal macun kullanın
  • Soğutucuyu dikey konumlandırın
  • Gerektiğinde fan ekleyin
  • Soğutucu ile regülatör arasına izolasyon maddesi koyun
• Koruma İyileştirmeleri:
  • Giriş voltajı için zener koruma ekleyin
  • Regülatörün giriş kısmına sigorta yerleştirin
  • Çıkış kısmına ters polarite koruması ekleyin
  • Ani yük değişimleri için ek çıkış kapasitörleri kullanın
• Gürültü Azaltma:
  • Giriş ve çıkışa EMI filtreleme ekleyin
  • Kapasitörleri regülatöre yakın yerleştirin
  • Star grounding tekniği kullanın
  • Hassas uygulamalar için ekstra çıkış filtrelemesi yapın
• Akım Sınırlama:
  • Kısa devre koruması için harici akım sınırlama devresi ekleyin
  • Hassas akım sınırlaması için PNP veya NPN transistör kullanın
  • Görsel uyarı için akım limit göstergesi ekleyin

Paket İçeriği

• LM350T 3A Ayarlanabilir Lineer Voltaj Regülatörü TO-220
