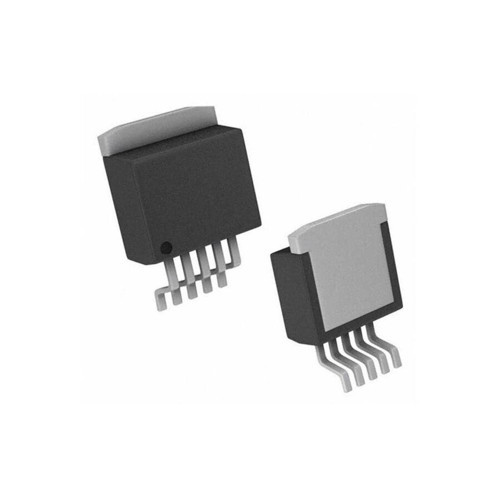

Microchip LM2576S-ADJ SMD Regülatör

LM2576S-ADJ SMD Regülatör

LM2576S-ADJ, SMD paketinde sunulan yüksek performanslı step-down (buck) anahtarlamalı voltaj regülatörüdür. Ayarlanabilir çıkış voltajı ve 3A çıkış akımı kapasitesi sunan bu entegre, 7V-40V giriş voltaj aralığında çalışır. 52kHz sabit anahtarlama frekansı ile verimli güç kaynakları tasarlamaya olanak tanır.

%77'ye varan verimlilik sunan bu güç entegreleri ailesi üyesi, 1.23V-37V arası ayarlanabilir çıkış sayesinde farklı besleme ihtiyaçlarına cevap verir. Dahili anahtarlama transistörü sayesinde harici güç elemanı gerektirmeden kompakt tasarımlar yapılabilir.

Endüstriyel cihazlar ve batarya ile çalışan sistemler için ideal olan LM2576S-ADJ, entegreler dünyasında verimli çözümler sunar. Termal kapatma ve akım sınırlama koruması sayesinde güvenilir çalışan bu regülatör, diğer elektronik komponentler ile uyumlu şekilde güç kaynakları oluşturmanıza yardımcı olur.

Teknik Özellikler

LM2576S-ADJ SMD Regülatör'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Buck (Step-down) Anahtarlamalı Regülatör
• Model: LM2576S-ADJ
• Üretici: Texas Instruments / National Semiconductor
• Paket Tipi: SMD (TO-263-5)
• Çıkış Voltaj Aralığı: 1.23V - 37V (ayarlanabilir)
• Giriş Voltaj Aralığı: 7V - 40V
• Maksimum Çıkış Akımı: 3A
• Anahtarlama Frekansı: 52kHz (sabit)
• Verimlilik: %77'ye kadar (tipik)
• Dahili Anahtarlama Transistörü: 3.0A kapasiteli
• Koruma Özellikleri: Aşırı sıcaklık, akım sınırlama
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Termal Direnç (Junction-to-Case): 2°C/W
• Çıkış Voltaj Toleransı: ±4% (maksimum)
• Hat Regülasyonu: 0.5% (tipik)
• Yük Regülasyonu: 0.5% (tipik)
• Quiescent Akımı: 5mA (tipik)
• Reference Voltajı: 1.23V (±2%)
• Dropout Voltajı: ~2V @ 3A
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM2576S-ADJ SMD Regülatör'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Endüstriyel Kontrol Sistemleri

• PLC besleme devreleri
• Endüstriyel sensör beslemeleri
• Otomasyon ekipmanları
• Motor kontrol sistemleri
• Proses kontrol cihazları

Batarya ile Çalışan Sistemler

• Portatif test cihazları
• Mobil veri toplama sistemleri
• Araç elektronik sistemleri
• UPS ve yedek güç sistemleri
• Solar enerji kontrol devreleri

Genel Elektronik Uygulamalar

• FPGA, DSP ve mikrodenetleyici beslemeleri
• Veri işleme sistemleri
• İletişim ekipmanları
• Ses ve görüntü sistemleri
• LED sürücü devreleri

Avantajlar ve Özellikler

LM2576S-ADJ SMD Regülatör'ün sağladığı avantajlar ve çözümler.

• Yüksek Akım Kapasitesi: 3A sürekli çıkış akımı
• Geniş Giriş Aralığı: 7V-40V çalışma voltajı
• Ayarlanabilir Çıkış: 1.23V-37V arası esnek ayar
• Yüksek Verimlilik: %77'ye varan enerji tasarrufu
• Az Harici Komponent: Sadece 4-5 harici eleman gerektirir
• SMD Paket: Düşük profil ve PCB alanı tasarrufu
• Termal Koruma: Aşırı ısınmaya karşı otomatik kapatma
• Akım Sınırlama: Kısa devre ve aşırı yüke karşı koruma
• Düşük Gürültü: Sabit 52kHz anahtarlama frekansı
• Düşük Ripple: Kararlı ve temiz çıkış voltajı

Devre Tasarımı ve Kullanım

LM2576S-ADJ SMD Regülatör'ün devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (TO-263-5):

• Pin 1: VIN (Giriş Voltajı)
• Pin 2: Output (Anahtarlama Çıkışı)
• Pin 3: GND (Toprak)
• Pin 4: Feedback (Geri Besleme)
• Pin 5: ON/OFF (Açma/Kapama)
• Tab: GND (Toprak - Soğutma)

Temel Devre Bağlantısı:

1. Giriş filtreleme kapasitörü (100µF elektrolitik + 0.1µF seramik) VIN ve GND arasına bağlanır
2. İndüktör (100µH, 3A) Output pini ve çıkış arasına bağlanır
3. Schottky diyot (3A, 40V) Output pini ve GND arasına bağlanır
4. Çıkış filtreleme kapasitörü (1000µF, düşük ESR) çıkış ve GND arasına bağlanır
5. Geri besleme dirençleri (R1 ve R2) ile çıkış voltajı ayarlanır
6. ON/OFF pini çalıştırmak için GND'ye bağlanır veya devre dışı bırakmak için VIN'e bağlanır

Çıkış Voltajı Hesaplama:

• Vout = 1.23V × (1 + R2/R1)
• Örnek: 5V çıkış için R1=1kΩ, R2=3.05kΩ kullanılabilir
• Örnek: 12V çıkış için R1=1kΩ, R2=8.76kΩ kullanılabilir
• R1 genellikle 1kΩ olarak seçilir ve R2 değeri ayarlanır
• Hassas ayar için trimpot kullanılabilir

Komponent Seçimi İpuçları:

• İndüktör: 100µH, minimum 3.5A doyma akımı, düşük DCR (0.1Ω veya altı)
• Schottky Diyot: 3A veya üstü, düşük ileri voltaj düşümü (0.5V altı)
• Çıkış Kapasitörü: Düşük ESR (0.05Ω veya altı) özellikli elektrolitik tip
• Geri besleme dirençleri: %1 toleranslı metal film tipi
• SMD montaj için: Geniş toprak düzlemi ve termal vialar kullanın

Sorun Giderme ve İpuçları

LM2576S-ADJ SMD Regülatör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Termal pad bağlantısını iyileştirin, toprak düzlemini genişletin
• Düşük Çıkış Voltajı: Giriş voltajının çıkıştan en az 3V yüksek olduğunu kontrol edin
• Yüksek Çıkış Ripple: Çıkış kapasitörünü artırın, düşük ESR tip kullanın
• Verim Düşüklüğü: Daha kaliteli indüktör ve Schottky diyot kullanın
• Başlangıç Sorunu: Minimum giriş voltajını (7V) sağladığınızdan emin olun

SMD Montaj İpuçları

• TO-263 paketi için uygun sıcaklık profili kullanın
• Termal pad altına çoklu vialar açın
• PCB'de geniş bakır alanlar kullanarak ısı yayılımını artırın
• Çift taraflı PCB'de alt tarafta da geniş toprak düzlemi oluşturun
• Yüksek akım taşıyan yolları kalın (min. 2mm) yapın

Performans İyileştirme Önerileri

• Devreyi kötü koşullar (minimum giriş, maksimum yük) altında test edin
• Giriş ve çıkış kapasitörlerini regülatöre mümkün olduğunca yakın yerleştirin
• Çıkış gürültüsünü azaltmak için LC filtre ekleyin
• Büyük yük değişimlerinde çıkış kapasitör değerini artırın
• EMI azaltmak için giriş/çıkışta ek filtreler ve ekranlama kullanın

Paket İçeriği

• LM2576S-ADJ SMD Regülatör
