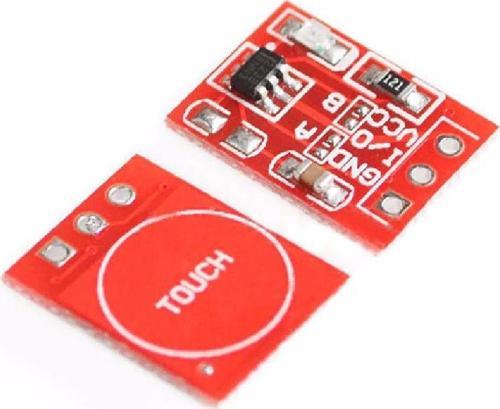

TTP223B Kırmızı Dokunmatik Sensör Modülü
Ttp223 Touch Kapasitif 1 Kanal Buton Dokunma Algılayıcı Sensör
Bu modül TTP223B kapasitif dokunmatik entegresi ile hazırlanmıştır. Normal durumda modül çıkışı 0V dur. Parmak dokunması oluştuğunda modül çıkışı VCC seviyesine çıkar. 12 sn boyunca dokunma oluşmadıysa entegre düşük güç moduna geçerek beklemede kalır. Normal koşullar altında, modül çıkışı düşük seviye, mod düşük güç modudur. Dokunma algılandğında, modül yüksek seviyede çıkış verecektir. Ve mod hızlı moda geçer. 12 saniye boyunca dokunma olmadığında mod düşük güç moduna döner.
Modül, plastik ve cam gibi metalik olmayan malzemelerin yüzeyine ve ince bir yüzeye monte edilebilir. modülün yüzeyi metal olmayan malzemeler ile kaplanabilir. Dokunma pozisyonu doğru olduğu sürece butonlar duvara, masa üstüne ve diğer yerlere gizlenecek şekilde yapılabilir. Bu modül klasik basma butonlarının sıkıntısından kurtulmanızı sağlar.
Kart üzerinde bulunan led ile sensörün ne zaman tetiklendiğini görsel olarak gösterir. Tetiklendiğinde, modülün çıkışı boşta düşük durumundan yükseğe (varsayılan çalışma) geçecektir. Lehim atlama padleri ( A B ) çalışma modunun aktif düşük veya geçiş çıkışı olacak şekilde yeniden yapılandırılmasına izin verir.
Özellikler
Besleme voltajı: DC 2V / 5.5V
Düşük güç harcaması
Çıkış sinyali: Dijital
Plastik cam gibi metalik olmayan yüzeylere takılabilir.
Aktif Yüksek veya Aktif Düşük çıkış sinyali modlarını destekler.
Tepki süresi: Hızlı mod 60ms / Yavaş Mod 220ms VDD = 3V
Otomatik kalibrasyon.
Dokunma algılama gösterge ledi.
Renk Kırmızı
Boyutlar: 11mm x 15mm
Ağırlık: 0.4gr
Tetikleme ayarları
(1-> Kısa; 0-> Kısa Yok) ( Dokumatik çıkışın 0 yada 1 olma ayarı )
AB = 00: Kilitsiz Yüksek TTL seviyesi çıkışı;
AB = 01: Kendinden kilitli Yüksek TTL seviyesi çıkışı;
AB = 10: Kilitsiz Düşük TTL seviyesi çıkışı;
AB = 11: Kendinden kilitlemeli Düşük TTL seviyesi çıkışı;
| Item | Min | Typical | Max | Unit |
| Power supply voltage VCC | 2.0 | 3 | 5.5 | V |
| Output high VOH | - | 0.8VCC | - | V |
| Output low VOL | - | - | 0.3VCC | V |
| Output Pin Sink Current (@ VCC = 3V, VOL = 0.6V) | - | 8 | - | mA |
| Output pin pull-up current (@ VCC = 3V, VOH = 2.4V) | - | 4 | - | mA |
| Response time (low power mode) | - | - | 220 | mS |
| Response time (touch mode) | - | - | 60 | mS |
| Size | 11mm x 15mm | mm | ||
Paket İçeriği
1 Adet TTP223 Kapasitif Dokunmatik Sensör Modülü
