China Genesys Mantık GL3520 IC USB 3.0 Hub Denetleyici

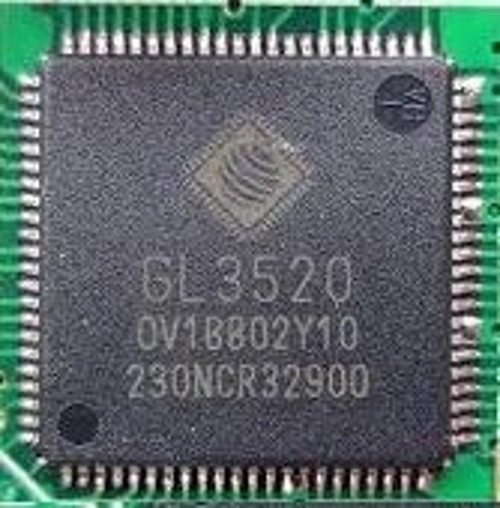

Genesys Mantık GL3520 IC USB 3.0 Hub Denetleyici

Genesys Mantık GL3520, yüksek performanslı USB 3.0 hub denetleyici entegresidir. SuperSpeed USB standardını destekleyen bu entegre, çoklu USB portlarını tek bir ana bağlantıda birleştirmek için tasarlanmıştır.

USB 3.0 ile 5 Gbps veri aktarım hızı sunan bu elektronik komponentler, çoklu USB cihazları arasında hızlı ve güvenilir bağlantı sağlar.

Güç yönetimi, hata kontrolü ve USB uyumluluğu özellikleriyle GL3520, USB hub tasarımlarında tercih edilen bir bileşendir. Mevcut USB 2.0 mikrodenetleyiciler ile de geriye dönük uyumludur.

Teknik Özellikler

Genesys Mantık GL3520 IC USB 3.0 Hub Denetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Genesys Logic
• Model: GL3520
• Entegre Tipi: USB 3.0 Hub Denetleyici
• Arayüz Standardı: USB 3.0 SuperSpeed
• Maksimum Veri Hızı: 5 Gbps
• Paket Tipi: QFN
• Port Sayısı: 4 Downstream Port
• USB Uyumluluğu: USB 3.0, USB 2.0, USB 1.1
• Voltaj Gereksinimleri: 3.3V
• Çalışma Sıcaklığı: 0°C ile +70°C arası
• Güç Tüketimi: 1 milyon saat

Kullanım Alanları

Genesys Mantık GL3520 IC USB 3.0 Hub Denetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

USB Hub Tasarımları

• Harici çok portlu USB hub'lar
• Monitör ve ekran içi USB hub'lar
• Dizüstü bilgisayar docking istasyonları
• Masaüstü bilgisayar ön panel USB portları
• Endüstriyel kontrol panelleri

Veri Transfer Sistemleri

• Veri toplama sistemleri
• Test ve ölçüm ekipmanları
• Çoklu depolama cihazı kontrolörleri
• Yüksek hızlı veri aktarım üniteleri
• Medya dönüştürücüler

Tüketici Elektroniği

• Akıllı TV'ler ve medya oynatıcılar
• Oyun konsolları ve aksesuarları
• Çok fonksiyonlu yazıcılar
• Set üstü kutuları
• IoT ağ geçitleri

Avantajlar ve Özellikler

Genesys Mantık GL3520 IC USB 3.0 Hub Denetleyici'nin sağladığı avantajlar ve çözümler.

• Yüksek Veri Hızı: 5 Gbps SuperSpeed USB 3.0 desteği
• Çoklu Port Desteği: 4 downstream port ile çoklu cihaz bağlantısı
• Geriye Dönük Uyumluluk: USB 2.0 ve USB 1.1 standartlarıyla uyumlu
• Güç Yönetimi: Gelişmiş güç tasarrufu ve port kontrolü
• Esnek Tasarım: Self-powered veya bus-powered operasyon modu
• Battery Charging: BC 1.2 standardı ile hızlı şarj desteği
• Düşük Güç Tüketimi: Verimli enerji kullanımı
• Over-Current Koruması: Port başına aşırı akım koruma devresi
• LED Gösterge Desteği: Port durumlarının görsel takibi
• Endüstriyel Kalite: Yüksek güvenilirlik ve dayanıklılık

Tasarım ve Uygulama

Genesys Mantık GL3520 IC USB 3.0 Hub Denetleyici'nin PCB tasarımı ve uygulaması hakkında bilgiler.

Tasarım için gerekli bileşenler ve öneriler:

• 12MHz, 24MHz veya 25MHz kristal osilatör
• 3.3V regülatör devresi
• USB 3.0 konnektörler (Tip A ve Tip B)
• Güç anahtarlama komponentleri
• ESD koruma devreleri
• Durum LED'leri ve sürücü dirençleri
• Bypass kapasitörleri (100nF, 10uF)

Önemli tasarım hususları:

• Sinyal Bütünlüğü: USB 3.0 SuperSpeed hatları için 90 ohm diferansiyel empedans
• Güç Dağıtımı: Her port için yeterli akım sağlama
• PCB Katmanları: En az 4 katmanlı PCB önerilir
• Hat Uzunlukları: SuperSpeed hatlarını kısa ve eşit uzunlukta tutma
• Gürültü İzolasyonu: Dijital ve analog devreleri ayırma
• Topraklama: Düşük empedanslı toprak düzlemi
• Termal Yönetim: Yeterli ısı dağıtımı sağlama
• EMI/RFI: Elektromanyetik girişim azaltma teknikleri

Sorun Giderme ve İpuçları

Genesys Mantık GL3520 IC USB 3.0 Hub Denetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Veri Transfer Hataları: PCB hat empedansını kontrol edin
• Port Tanınma Sorunları: Firmware ve USB descripton ayarlarını doğrulayın
• Aşırı Isınma: Güç tüketimini ve termal tasarımı gözden geçirin
• Veri Hızı Düşüklüğü: USB 3.0 SuperSpeed hatlarının izolasyonunu iyileştirin
• Bağlantı Kararsızlıkları: Bypass kapasitörleri ve güç filtrelerini kontrol edin

Tasarım İpuçları

• USB SuperSpeed hatlarını diğer sinyal hatlarından izole edin
• Çift sonlandırmalı diferansiyel sinyal hatları kullanın
• Hub'ı desteklemek için yeterli güç kaynağı kapasitesi sağlayın
• Yüksek kaliteli USB konnektörler seçin
• Firmware güncellemeleri için EEPROM veya flash bellek ekleyin
• USB 3.0 SuperSpeed hatları için 90 ohm diferansiyel empedans kullanın

Paket İçeriği

• Genesys Mantık GL3520 IC USB 3.0 Hub Denetleyici
