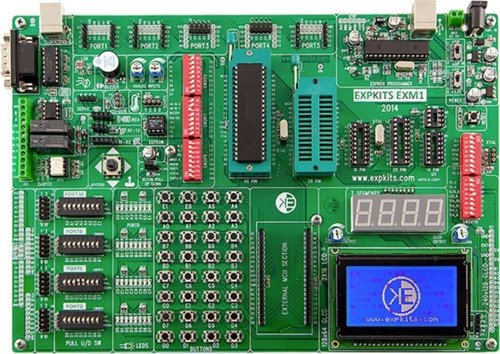

Expkits Exm1 Pıc Geliştirme Ve Eğitim Kartı Pıc Development Kit

EXPKİTS EXM1 8 Bit Microchip PIC Geliştirme Eğitim Kartı

Özellikler

• Microchip 8 bit PIC mikro kontrolör desteği.
• Harici mcu soketi ile farklı firmalardan mikro kontrolörlere destek. (External mcu Section)
• 40 ve 28 pin ZIF soket desteği.
• 20, 18, 14 ve 8 pin entegre soket desteği.
• 3 adet kristal soketi.
• ExpKits Exprog USB programlayıcısı ile picleri soketlerinden ayırmadan programlayabilme.
• ICSP modunda harici devrelerdeki picleri programlayabilme.
• 5 adet harici devre çıkış portu. Bu port yapısına uygun harici devre desteği verilecektr.
• 2x16 LCD desteği ve kontrast potu
• 128x64 GLCD desteği
• 240x128 GLCD desteği
• GLCD kontrast potu.
• Touch için sürücü devresi.
• 4 Adet 7 segment display
• 8’ li Çeşitli küçük devrelerin ana devreye bağlantılarının yapılmasını sağlar.
• Mini joystick.
• USB haberleşme devresi.
• RS232 haberleşme devresi.
• RS485 haberleşme devresi.
• SHT1x Sıcaklık ve nem ölçme devresi.
• DHT11 Sıcaklık ve nem ölçme devresi.
• DS1820 ile sıcaklık ölçme desteği.
• LM35 ile analog sıcaklık ölçme desteği.
• Analog sinyal ölçüm için 2 adet pot .
• Buzzer devresi.
• 2 Adet 220V 3A röle çıkış devresi.
• 2 Adet dijital input devresi. ( 2x Opto input )
• Servo motor sürme desteği.
• IRDA desteği.
• RF-RX modül desteği.
• RF-TX Modül desteği.
• Fotosel LDR Devresi.
• I2C Seri EEPROM.
• USB Beslemesinden Çalışma. USB de iken harici kaynak gerekmez.
• Harici Güç Kaynağı ile Çalışma. (Maximum 9V DC Adaptör bağlanması normaldir.)
• USB Yada Harici Güç Seçim Soketi.
• 5V ve voltaj devresi ve çalışma voltajı seçim soketi.
• Tüm pinler için 4 adet 5x2 IDC çıkış soketleri.
• Tüm pinler için tek sıra pin header çıkış soketi.
• 8’ li Tristate dip switchler ile her pini ayrı ayrı Pull-Up ve Pull-Down yapabilme imkânı.
• Her pine bağlı 32 adet LED ve port olarak led gruplarını kontrol edebilme.
• 32 buton ile tüm mcu pinlerini kontrol edebilme.
• Butonların 1KR üzerinden 5V veya GND olarak seviye tanımlayabilme.
• Reset devresi.
• Opsiyonel pleksiglas altlık ile kitin korunmasının artırılması.
• 1. Sınıf kalitede PCB ve Smd malzemeler kullanılarak üretilmiştir.

Paket İçeriği:

• 1 adet EXM1 Pic Geliştirme kartı
• 1 adet USB kablosu
• 1 adet 20 Mhz kristal
• 1 adet 4 Mhz kristal
• 1 adet Program dvdsi

Not = PIC, 2x16 LCD, GLCD, DS1820, SHTXX, DHT11, Keypad ve Pleksi gibi malzemeler pakete dahil değildir. Bunların bir kısmı toplu ilanlardan alınmalı veya ayrı olarak mağazadan satın alınmalıdır.

Örnek Eğitim Videosu
