Expkits 0.5mm Uni. Tqfp To Dıp Çevirici Pcb Smd Dip Proto Pertenaks Devre

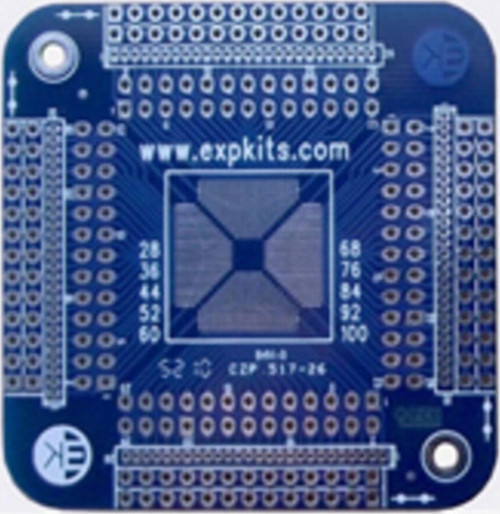

0.5mm Universal TQFP to DIP Çevirici PCB

Smd Dip Proto Pertenaks Elektronik Devre Prototip

Bu pcb 0.5mm smd tqfp entegreleri dip hale çevirmaktedir. 4 adet 13x2 pin header takılarak dip hale çevrilebilir.Yine 4 adet 1.27mm 26 pin header ile tek sıra olarakda dip hale çevrilebilir. 21 farklı sayıda entegreyi desteklemektedir.

Kenarlarda kendi içerisinde kısa devre olan 2 satır daha header delikleri bulunmaktadır. Bunlar VCC ve GND olarak ayarlanarak gerekli pinlere header board üzerinden de besleme dağıtılabilir.

ÖZELLİKLER

• 0.5mm pin aralığına sahip smd tqfp paketli entegreleri dip hale çevirir.
• 2 yüzünde toplam 21 değişik pin sayısına sahip entegre desteği sunar.

TQFP 24 TQFP 28 TQFP 32 TQFP 36 TQFP 40 TQFP 44

TQFP 48 TQFP 52 TQFP 56 TQFP 60 TQFP 64 TQFP 68

TQFP 72 TQFP 76 TQFP 80 TQFP 84 TQFP 88 TQFP 92

TQFP 96 TQFP 100 TQFP 104

• Her kenara denk gelecek şekilde 2.54mm (100mil) pin aralığına sahip 4 adet 13x2 header.
• Her kenara denk gelecek şekilde 1.27mm (50mil) pin aralığına sahip 4 adet 26 pin header.
• Her kenara denk gelecek şekilde 2.54mm (100mil) pin aralığına sahip 2 şer adet 13 pin header. Bu her sıra pin headerlar kendi aralarında kısa devredir. En dıştaki sıradaki pinler kısa devre. En dıştaki sıranın bir içerisindeki sıradaki pinler de kendi aralarında kısa devredir. Gerektiğinde bu sıralara VCC ve VSS netleri bağlanarak kullanılabilir.
• PCB köşelerinde 2 Adet board tutturma deliği.
• Çift yüzlü FR4 malzemeden yapılmış 1. sınıf PCB

Paket içeriği :

• 1 Adet TQFP100 PCB
