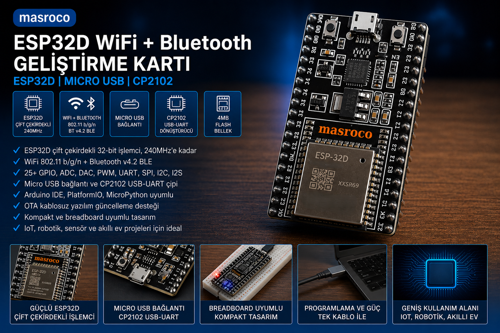

Esp 32-D WiFi Bluetooth Geliştirme Kartı DevKitC V4 (Siyah PCB, USB Kablo Dahil)

ESP32-D modül tabanlı, DevKitC V4 uyumlu (Siyah PCB) WiFi ve Bluetooth geliştirme kartıdır. Arduino IDE, ESP-IDF, PlatformIO ve MicroPython ile uyumlu olup IoT, robotik ve gömülü sistem projelerinde Ar-Ge, eğitim ve prototipleme amaçlı kullanım için tasarlanmış bir elektronik geliştirme modülüdür.



ÜRÜN İÇERİĞİ

1 Adet – ESP32-D WiFi & Bluetooth Geliştirme Kartı (Header Lehimli-Siyah PCB-Çin Menşeli)

1 Adet - Micro-B USB Kablo (Kablo, stoklardaki mevcut ürünlere bağlı olarak marka ve model farklılığı gösterebilir. )

1 Adet - Bilgilendirme Kartı

ESP32-D  Geliştirme Kartı antistatik koruyucu ambalaj içinde gönderilir.

Ürünle birlikte sunulan özel QR kod sayesinde veri sayfaları, teknik dokümanlar, bağlantı şemaları ve güncel kullanım kaynaklarına tek dokunuşla erişerek projelerinize daha hızlı başlayabilirsiniz.



Bu ürünün görselleri temsili değildir; fotoğraflar gönderilecek gerçek ürüne aittir. Parti/seri numarası, üretim etiketi ve kozmetik detaylar üretim serisine göre farklılık gösterebilir.



1. Genel Özellikler

İşlemci: ESP32-D çift çekirdekli, 240 MHz

Mimari: 32-bit Xtensa LX6

Kablosuz Bağlantı: Wi-Fi 802.11 b/g/n (2.4 GHz) + Bluetooth v4.2 (Classic + BLE)

USB–Seri Dönüştürücü: CP2102

Çalışma Voltajı: 3.3 V (lojik seviyesi)

Besleme Voltajı: 5 V (USB veya VIN pini üzerinden)

Regülatör: AMS1117-3.3V lineer regülatör

Bağlantı Tipi: Micro-USB

Kristal Frekansı: 40 MHz

Boyutlar: 52 mm × 27 mm

PCB Tipi: 38 pinli çift sıra bağlantı (standart ESP32 DevKit v1 pin dizilimi)



2. Bellek Özellikleri

Flash Bellek: 4 MB SPI Flash

SRAM: 520 KB

ROM: 448 KB (boot ve Wi-Fi/BT yığınları için)

EEPROM: Flash üzerinde emülasyon (yazılımsal)

Bootloader: Fabrika çıkışı önceden yüklenmiş (UART0 üzerinden güncellenebilir)

3. Giriş / Çıkış (I/O) Pinleri

Toplam GPIO: 30 pin (yaklaşık 25 kullanılabilir)

ADC (Analog Giriş): 18 kanal, 12-bit çözünürlük

DAC (Analog Çıkış): 2 kanal (GPIO25, GPIO26)

PWM Desteği: Tüm dijital pinlerde (12-bit çözünürlük)

UART: 3 port (UART0 – programlama, UART1/2 – genel kullanım)

SPI: 4 port (VSPI, HSPI dahil)

I²C: 2 arayüz

Touch Sensör: 10 kapasitif dokunmatik pin

Harici Kesmeler: Tüm dijital pinlerde kullanılabilir

Entegre LED: GPIO 2 (bazı üretimlerde GPIO 5)

Butonlar: EN (Reset) ve BOOT

4. Güç Özellikleri

VIN: Harici 5 V giriş (USB veya adaptör üzerinden)

5V: Kartın USB veya VIN hattından regüle edilen besleme girişi

3.3V: Dahili regüle çıkış (maksimum 250 mA önerilir)

GND: Toprak hattı (ortak referans)

EN: Reset / Enable hattı

⚠ Uyarılar:

3.3V hattından fazla akım çekilmesi (250 mA üzeri) regülatör hasarına neden olabilir.

5V pinine 12V gibi yüksek voltaj verilmemelidir.

Kart üzerinde ters polarite koruması bulunmamaktadır.

5. Programlama ve Yazılım

Programlama Ortamları:

Arduino IDE (ESP32 eklentisiyle)

Espressif ESP-IDF

PlatformIO

MicroPython

Sürücü Gereksinimi:

CP2102 sürücüsü (Windows’ta manuel kurulum gerekebilir)

macOS ve Linux’ta otomatik tanınır

Programlama Yöntemleri:

USB (Micro-USB) üzerinden doğrudan

OTA (kablosuz) güncelleme desteği

ICSP/UART0 üzerinden harici programlayıcı ile

6. Kablosuz Özellikler

Wi-Fi: IEEE 802.11 b/g/n, 2.4 GHz bandında

Modlar: Station / SoftAP / AP+STA

TX Gücü: +20 dBm

Bluetooth: v4.2 BR/EDR + BLE

Çift mod (Classic + Low Energy)

BLE GATT ve SPP protokolleri destekli

7. Teknik Özellikler

İşlemci: Dual Core Xtensa LX6, 240 MHz

Flash Bellek: 4 MB SPI

RAM: 520 KB SRAM

Wi-Fi Frekans Bandı: 2.4 GHz

ADC Çözünürlüğü: 12-bit

DAC Çözünürlüğü: 8-bit

PWM Frekansı: Maksimum 40 MHz

Çalışma Voltajı: 3.0 V – 3.6 V

Çalışma Sıcaklığı: −40 °C ila +85 °C

 8. Kullanım Alanları

✅ IoT (Nesnelerin İnterneti) uygulamaları
✅ Akıllı ev otomasyonu (Wi-Fi + BLE sensörler)
✅ Robotik ve motor kontrol devreleri
✅ Kablosuz veri toplama sistemleri
✅ Sensör ağları ve telemetri
✅ Elektronik eğitim ve prototipleme

 9. Kimler İçin Uygundur?

Arduino projeleri geliştirenler

IoT projeleri yapanlar

Robotik ile ilgilenenler

Elektronik mühendisliği öğrencileri

Maker ve hobi elektroniği kullanıcıları



Ürün Güvenliği ve Kullanım Bilgilendirmesi

1. Bu ürün bir geliştirme kartı olup elektronik projeler, Ar-Ge ve prototipleme amaçlı kullanılan bir elektronik modül/komponenttir. Nihai tüketiciye yönelik tamamlanmış bir elektronik cihaz değildir ve tek başına çalışmaz. Kartın kullanılabilmesi için teknik bilgi, uygun yazılım, harici bileşenler ve doğru bağlantılar gereklidir. Ürün yalnızca uygun voltaj ve doğru bağlantı ile kullanılmalıdır. Yanlış bağlantı veya hatalı kullanım sonucu oluşabilecek hasarlardan kullanıcı sorumludur.
