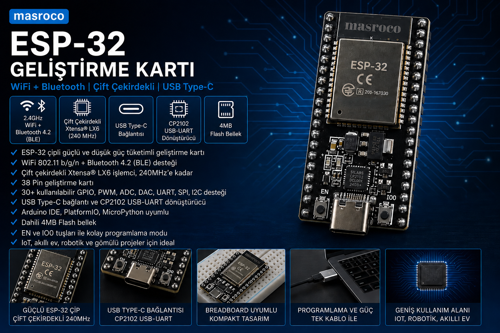

Esp -32 WiFi + Bluetooth Geliştirme Kartı Type-C (38 Pin, Siyah PCB, USB Kablo Dahil)

Projenize hemen başlayın

ESP32-U için ihtiyaç duyacağınız temel bağlantı ve prototipleme ekipmanları tek bir eğitim kitinde. Uyumlu parçaları ayrı ayrı seçmekle zaman kaybetmeyin; kitinizi alın, devrenizi kurun ve hemen geliştirmeye başlayın.

ÜRÜN İÇERİĞİ

1 Adet – ESP32-U WiFi & Bluetooth Geliştirme Kartı (Header Lehimli-Siyah PCB-Çin Menşeli)

1 Adet - Micro-B USB Data/Programlama Kablosu (Kablo, stoklardaki mevcut ürünlere bağlı olarak marka ve model farklılığı gösterebilir. )

1 Adet - SMA – U.FL/IPEX Dönüştürücü

1 Adet – Breadboard Büyük Boy (Orta kısımda 630 pinlik komponent alanı ve kenarlarda 200 pinlik (2x100) güç dağıtım alanı)

10 Adet – 10 cm Erkek-Erkek Jumper Kablo

10 Adet – 10 cm Erkek-Dişi Jumper Kablo

10 Adet – 10 cm Dişi-Dişi Jumper Kablo

1 Adet – MASROCO QR Kodlu Teknik Bilgi Kartı

ESP-32U Geliştirme Kartı antistatik koruyucu ambalaj içinde gönderilir.

​Ürünle birlikte sunulan özel QR kod sayesinde veri sayfaları, teknik dokümanlar, bağlantı şemaları ve güncel kullanım kaynaklarına tek dokunuşla erişerek projelerinize daha hızlı başlayabilirsiniz.

Bu ürünün görselleri temsili değildir; fotoğraflar gönderilecek gerçek ürüne aittir. Parti/seri numarası, üretim etiketi ve kozmetik detaylar üretim serisine göre farklılık gösterebilir.

1. Genel Özellikler

Model:ESP-32U

İşlemci: ESP32-D0WD Çift Çekirdekli Tensilica LX6

Çalışma Frekansı: 240 MHz’e kadar

Kablosuz Bağlantı : WiFi 2.4GHz + Bluetooth 4.2 BR/EDR + BLE

Anten: Harici anten için u.FL (IPEX) konnektör

Flash Bellek: 4 MB (SPI Flash)

Çalışma Voltajı: 3.0 – 3.6 V (Nominal 3.3 V)

Boyut: 18 × 25.5 × 3 mm

Kalkan: EMI korumalı metal RF kalkanı

2. Dahili Bileşenler

ESP32-D0WD SoC

4 MB SPI Flash

40 MHz kristal osilatör

RF Matching devresi

Power management devresi

Metal RF kalkanı

3. Performans ve Özellikler

Çift çekirdekli işlemci, her çekirdek bağımsız görev çalıştırabilir

ULP (Ultra Low Power) işlemci ile düşük güç modlarında sensör okuma

Harici anten desteği: U.FL/IPEX bağlantısı sayesinde uygulama ortamına uygun 2.4 GHz harici anten kullanılabilir.

STA / AP / STA+AP modları

BLE üzerinden cihaz–cihaz iletişimi

Yazılım olarak Arduino, ESP-IDF, MicroPython desteklenir

4. Pin ve Arayüz Özellikleri

GPIO: ESP32 mimarisinde 34 programlanabilir GPIO; bazı pinler dahili veya özel işlevler nedeniyle kullanım kısıtlamalarına sahiptir.

ADC: 12-bit, 18 kanal

DAC: 2 kanal

Touch sensörü: 10 adet

UART: 3 adet

SPI: 2 adet genel amaçlı SPI arayüzü (HSPI ve VSPI); ESP32 içerisinde ayrıca dahili bellek erişiminde kullanılan SPI birimleri bulunur.

I2C: 2 adet

PWM: LEDC donanımı üzerinden çok kanallı PWM desteği

TWAI® (CAN 2.0 uyumlu): Dahili kontrolcü; CAN haberleşmesi için harici transceiver gereklidir.

5. Uygulama Alanları

IoT cihazları ve kablosuz sensör ağları

Harici anten gerektiren Wi-Fi/Bluetooth uygulamaları

Harici anten gereken metal muhafazalı endüstriyel projeler

Bluetooth beacon / BLE Mesh uygulamaları

Akıllı ev sistemleri

Uzaktan izleme ve kontrol sistemleri

Verici-alıcı telemetri modülleri

⚙️ 6. Avantajları

Harici anten bağlantısı sayesinde daha yüksek kazanç ve daha iyi sinyal kalitesi

Kompakt boyut

Çift çekirdekli güçlü işlemci

Geniş GPIO desteği

Zengin periferik seti

Arduino IDE ile kolay programlama

ESP-IDF ile profesyonel geliştirme

⚠️ 7. Önemli Notlar

ESP-32U Modül Çalışma Gerilimi: 3.0–3.6 V (nominal 3.3 V) Geliştirme Kartı Beslemesi: 5V (Micro-USB/5V besleme hattı)

GPIO Lojik Seviyesi: 3.3 V

u.FL anten takılmadan RF performansı zayıf olur

Harici anten ayrıca temin edilmelidir. Kit içerisinde SMA–U.FL/IPEX dönüştürücü bulunur; anten dahil değildir.
