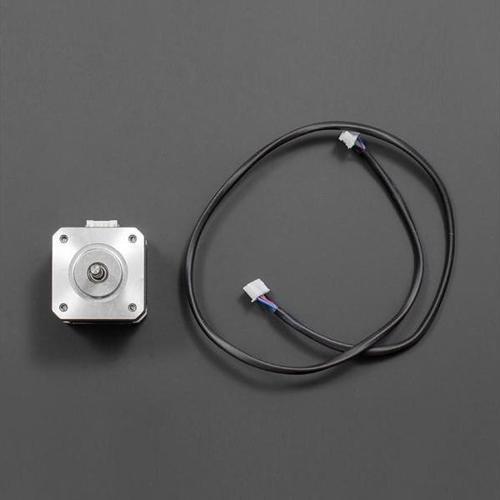

DFRobot 3D Yazıcı Hibrit Step Motor (3.5kg)

AÇIKLAMALAR


Bu, DFRobot tarafından özelleştirilmiş yüksek kaliteli bir üründür. Basit bir 2 fazlı hibrit step motordur. 3.5kg yüksek tork çıkışına sahiptir. Çoğu CNC makinesinde veya makerbot ve ultimaker gibi 3D yazıcılarda uygulanır. Kendi CNC veya 3D yazıcınızı yapmak istiyorsanız bu motor en uygun olanıdır. Genellikle, bir CNC makinesi 3 motor ve bir 3D Yazıcı 4 motor gerektirir.

Doğru step motoru bulmaya çalışmak kolay bir iş değil. Piyasada değişken kalite ve fiyat ile çok sayıda step motor bulunmaktadır. 10'dan fazla farklı step motoru test ettikten sonra nihayet kalite ve fiyat gereksinimlerimizi karşılayan bir tane elde ettik. Bu motor, DFRobot Lab 3 aylık sürekli çalışma testlerinden geçmiştir. 3D yazıcımıza 3 ay boyunca 24x5 olarak kuruldu ve hala rolünü yerine getiriyor. Bu nedenle, bu motoru 3D yazıcı topluluğuna şiddetle tavsiye ederiz.

Ultimaker kontrol panosu ile uyumlu 4 pinli JST konektör ile birlikte gelir, kablo uzunluğu 50 cm'dir.



ÖZELLİKLER


> Model No: 42BYGH1861A-C
> Adım Açısı (derece): 1.8 2
> Aşama Anma Gerilimi: 3.4V
> Akım: 1.7A / FAZ
> Tutma Torku: 3.5kg * cm (48.6 oz / in)
> Tetik Tork: 180g * cm 5 mm (0,2 ")
> Çaplı Tahrik Mili Sargı direnci:% 2 ± 10 Ω / FAZ
> Sargı endüktansı:% 2 ± 20 mH / FAZ
> Maksimum akı bağlantısı: 1.8 Vs
> Maksimum Tetik Torku: 0,016 NM
> Toplam atalet (kg.m.m): 3.5 Kg.m.m
> Toplam sürtünme (kg.m / s): 4 Kg.m / s
> Adım Açısı Doğruluğu: ±% 5 (tam adım, yüksüz)
> Sıcaklık Artışı: 80 ° C Maks. (Nominal akım, 2 faz açık)
> Ortam Sıcaklığı: -20 ° C ~ + 50 ° C
> İzolasyon Sınıfı: B
> Hayat: 6000 saat
> Kablo Uzunluğu: 50cm
> Ağırlık: 270 gram
> Boyut: 42x42x40mm (1.65x1.65x1.57 ")





DÖKÜMANLAR

> Mechanical Drawing





PAKET LİSTESİ


> Stepper Motor (42BYGH1861A-C) x1
> 500mm (19.69") XH 2.54 cable x1
