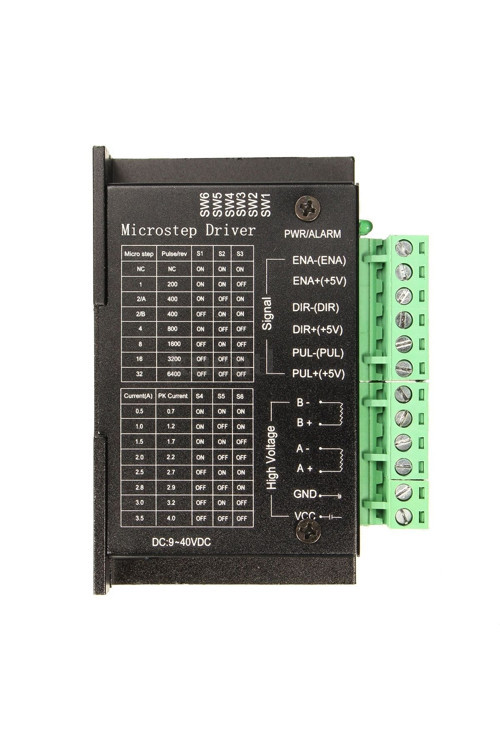

Devremarkt Tb6600 2 Faz 40V 4A Step Motor Sürücü 6400 Mikrostep Nema 17 / 23 17Hs4401 17Hs8401 Cnc 3D Yazıcı
1.000,00 TL
TB6600 2 Faz 40V 4A Step Motor Sürücü Features: Supply Voltage: 9~42VDC
Input voltage: DC 12 ~ 48V
Max Drive Current: 4A
Chopping Frequency: 20KHZ
H-bridge bipolar constant phase flow driven
Up to 32 segments of six kinds subdivision modes available
High-speed optocoupler input signal isolation
Electrical input signal is TTL compatible
Standard common anode single pulse interface
Bipolar constant current chopper
Offline hold function
Semi-enclosed cabinet
Provide energy semiautomatic current lock function
Built-in temperature protection and over-current protection
Stationary current is automatically reduced by half
Operating Temperature: -10 to 45 ?C
I/O Ports? DC+?DC power positive pole
Note: Must guard against exceeding 45V, so as not to damage the module.
DC-?DC power cathode
A+, A-?Stepping motor one winding
B+, B-?Stepping motor other winding
PUL+, PUL -?Stepping pulse input+5V (Rising edge effective , rising edge duration >10?S)
DIR +, DIR- ?Stepping motor direction input, voltage level touched off, high level foreward , low level reverse
ENA+?ENA-: motor free
Typical Connection
( TB67S109AFTG CLOCK-in controlled Bipolar Stepping Motor Driver.
The TB67S109A is a two-phase bipolar stepping motor driver using a PWM chopper.
The clock in decoder is built in.
Fabricated with the BiCD process, rating is 50 V/4.0 A .
) Örnek arduino kodu Paket İçeriği: 1 Adet 4A TB6600 Step Motor Sürücü
Input voltage: DC 12 ~ 48V
Max Drive Current: 4A
Chopping Frequency: 20KHZ
H-bridge bipolar constant phase flow driven
Up to 32 segments of six kinds subdivision modes available
High-speed optocoupler input signal isolation
Electrical input signal is TTL compatible
Standard common anode single pulse interface
Bipolar constant current chopper
Offline hold function
Semi-enclosed cabinet
Provide energy semiautomatic current lock function
Built-in temperature protection and over-current protection
Stationary current is automatically reduced by half
Operating Temperature: -10 to 45 ?C
I/O Ports? DC+?DC power positive pole
Note: Must guard against exceeding 45V, so as not to damage the module.
DC-?DC power cathode
A+, A-?Stepping motor one winding
B+, B-?Stepping motor other winding
PUL+, PUL -?Stepping pulse input+5V (Rising edge effective , rising edge duration >10?S)
DIR +, DIR- ?Stepping motor direction input, voltage level touched off, high level foreward , low level reverse
ENA+?ENA-: motor free
Typical Connection
( TB67S109AFTG CLOCK-in controlled Bipolar Stepping Motor Driver.
The TB67S109A is a two-phase bipolar stepping motor driver using a PWM chopper.
The clock in decoder is built in.
Fabricated with the BiCD process, rating is 50 V/4.0 A .
) Örnek arduino kodu Paket İçeriği: 1 Adet 4A TB6600 Step Motor Sürücü
