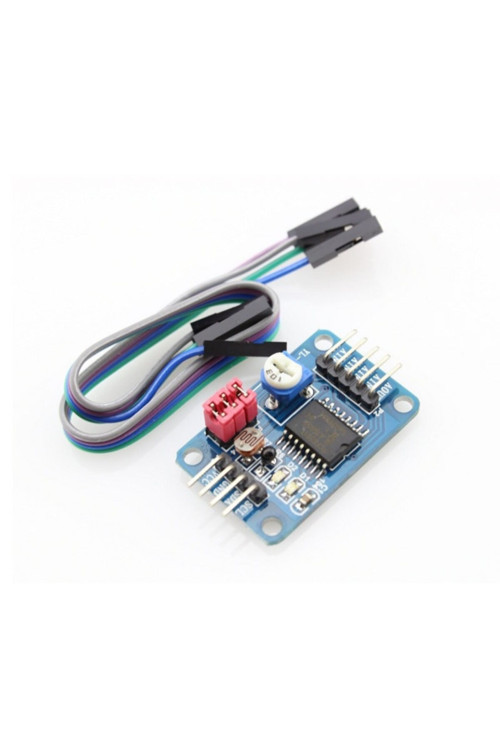

Devremarkt Pcf8591 Adc Ve Dac Modül Iıc 4 Kanal Analog Giriş 1 Kanal Dac Çıkış Ad Da Sinyal Çevirici Ldr Işık

PCF8591 ADC DAC Modül Analogtan dijitale dönüşüm ve dijitalten analoga dönüşüm işlemlerindekullanılan modüldür.
Arduino ve çeşitlik kitlerin, I2C hattı üzerinden haberleşilerek kullanılır.
Üzerinde 8-bit dönüşüm yeteneğine sahip PCF8591 entegresi bulunur.
Kart üzerinde 1 adet Trimpot, bir adet NTC sıcaklık sensörü ve 1 adet LDR ışık sensörü bulunmaktadır.
Kart üzerindeki jumper'lar kullanılarak I2C adresi değiştirilebilir ve bu sayede 8 adede kadar kart aynı anda kullanılabilir.
Özellikler: Çalışma Gerilimi: 2,5 - 6V
Düşük bekleme akımı
I2C-bus üzerinden seri giriş ve çıkış
3 donanım adresi pinleri ile I2C adres seçimi
I2C-bus hızı ile verilen maksimum örnekleme hızı
Tek uçlu veya diferansiyel giriş olarak yapılandırılabilir 4 analog giriş
Otomatik artan kanal seçimi
VSS'den VDD'ye analog voltaj aralığı
Çipte izleme ve tutma devresi
8-bit ardışık yaklaşım A / D dönüşümü
DAC'yi bir analog çıkışla çarpma.

The module chips adoption PCF8951
The module supports external voltage input of the 4-way acquisition (voltage input range of 0-5v)
AD acquisition ambient light intensity by exact numerical module integrated photoresistor
Module integrated thermistor accurate value of the ambient temperature can be collected by AD
Module integrated 1 channel 0-5V voltage input acquisition (the blue potentiometer to adjust the input voltage)
Module with power indicator (module after power indicator lights)
Module with DA output indicator, when the module DA output interface voltage reaches a certain value, will light up the board DA output indicator, the higher the voltage, the more obvious indicator brightness

Module PCB size: 3.6cm
* 2.3cm
Standard dual panel thickness of 1.6mm, layout nice, surrounded by a through-hole
Aperture: 3mm, easily fixed
Module Interface Description: The module on the left and right, respectively, to expand outside the 2-way pin header, respectively, as follows:
The left:the AOUT chip DA output interface
AINO chip analog input interface 0
AIN1 chip analog input interface 1
AIN2 chip analog input interface 2
AIN3 chip analog input interface 3
The right:SCL IIC clock interface connected to the microcontroller IO port
SDA IIC digital interface connected microcontroller IO port
GND module with the external ground
VCC power interface add-3.3v-5v
Paket İçeriği : 1 Adet PCF8591 ADC DAC Modülü
