Devremarkt Mini Dc 12V Voltaj Yükseltici Modül 3V To 12V 5V 8V 9V Step Up Sx1308 Dc Boost Çevirici Modül Güç
134,00 TL
Mini DC 12V Voltaj Yükseltici Modül
3V to 12V 5V 8V 9V Step Up SX1308 DC Boost Çevirici Modül Güç Kaynağı Modül Yüksek Verim
Mini voltaj yükseltici modül.
12V çıkış ayarlı olarak gelir.
Çıkı voltajı 5V 8V 9V olarak ayarlanabilir.
Giriş voltajı 2.5V tan itibaren başlar.
Giriş voltajı çıkış voltajından daha küçüktür.
Çıkış akımları aşağıda belirtilmiştir.
Akım kapasitesi:
3.7V lityum pil için: 5V 1A, 8V 0.5A, 9V 0.45A, 12V 0.3A
5V besleme için: 8V 0.7A, 9V 0.7A, 12V 0.5A
UYARI: Giriş ters bağlantı koruması yoktur.
Hatalı bağlantı yaparsanız ürün hemen bozulur.
Özellikler:
Giriş voltajı: 2.5V
Çıkış voltajı: 12V
5V 8V 9V çıkışlarına ayarlanabilir.
Frekansı 1.2 MHz
Verimlilik 95%
Güç gösterge ledi.
Kısa devre koruması
Termal ısınma koruması

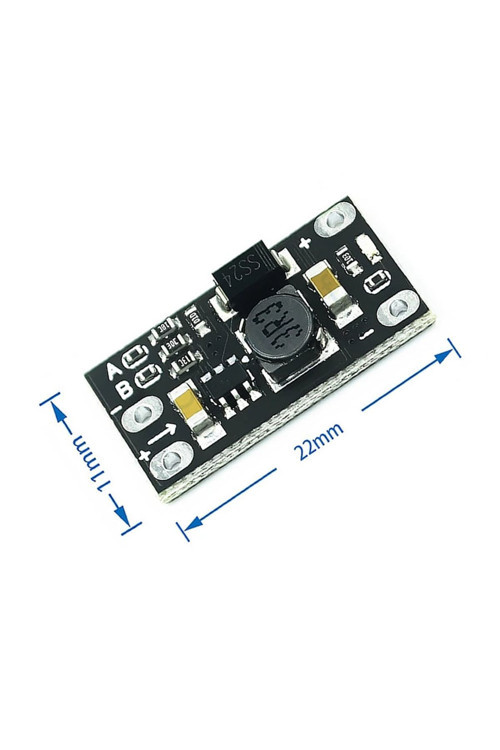

Boyutlar: 11mm x 22mm
Ağırlık: 1gr
Voltaj Ayarları:
Kart ön kısımda A ve B sıfır ohm dirençleri vardır.
Aşağıda gösterdiğimiz ve kart arkasında da gösterilen tablodaki gibi dirençlerin bağlantısı yapılarak çıkış voltajı ayarlanır.
Fabrikasyon olarak A ve B dirençleri lehimli geldiğinden çıkış voltajı 12V olarak çalışmaktadır.
Diğer voltajlar için tabloya göre dirençlerin 1 yada 2 sinin çıkartılması gerekir.
Yüksek sıcaklıkta havya ile uzun süre ( 3-5sn ) padleri ısıtırsanız padler pcbden ayrılabilir.
Bu durumda tekrar eski duruma getiremeyebilirsiniz.
Lehimleme işlemi yapacaksanız kaliteli malzeme ile doğru sıcaklıkta minimum sürede işlem yapmanız önemlidir.
A B VOUT
0 0 5V
0 1 8V
1 0 9V
1 1 12V
Paket İçeriği
1 Adet Mini Voltaj Yükseltici Modül
3V to 12V 5V 8V 9V Step Up SX1308 DC Boost Çevirici Modül Güç Kaynağı Modül Yüksek Verim
Mini voltaj yükseltici modül.
12V çıkış ayarlı olarak gelir.
Çıkı voltajı 5V 8V 9V olarak ayarlanabilir.
Giriş voltajı 2.5V tan itibaren başlar.
Giriş voltajı çıkış voltajından daha küçüktür.
Çıkış akımları aşağıda belirtilmiştir.
Akım kapasitesi:
3.7V lityum pil için: 5V 1A, 8V 0.5A, 9V 0.45A, 12V 0.3A
5V besleme için: 8V 0.7A, 9V 0.7A, 12V 0.5A
UYARI: Giriş ters bağlantı koruması yoktur.
Hatalı bağlantı yaparsanız ürün hemen bozulur.
Özellikler:
Giriş voltajı: 2.5V
Çıkış voltajı: 12V
5V 8V 9V çıkışlarına ayarlanabilir.
Frekansı 1.2 MHz
Verimlilik 95%
Güç gösterge ledi.
Kısa devre koruması
Termal ısınma koruması
Boyutlar: 11mm x 22mm
Ağırlık: 1gr
Voltaj Ayarları:
Kart ön kısımda A ve B sıfır ohm dirençleri vardır.
Aşağıda gösterdiğimiz ve kart arkasında da gösterilen tablodaki gibi dirençlerin bağlantısı yapılarak çıkış voltajı ayarlanır.
Fabrikasyon olarak A ve B dirençleri lehimli geldiğinden çıkış voltajı 12V olarak çalışmaktadır.
Diğer voltajlar için tabloya göre dirençlerin 1 yada 2 sinin çıkartılması gerekir.
Yüksek sıcaklıkta havya ile uzun süre ( 3-5sn ) padleri ısıtırsanız padler pcbden ayrılabilir.
Bu durumda tekrar eski duruma getiremeyebilirsiniz.
Lehimleme işlemi yapacaksanız kaliteli malzeme ile doğru sıcaklıkta minimum sürede işlem yapmanız önemlidir.
A B VOUT
0 0 5V
0 1 8V
1 0 9V
1 1 12V
Paket İçeriği
1 Adet Mini Voltaj Yükseltici Modül
