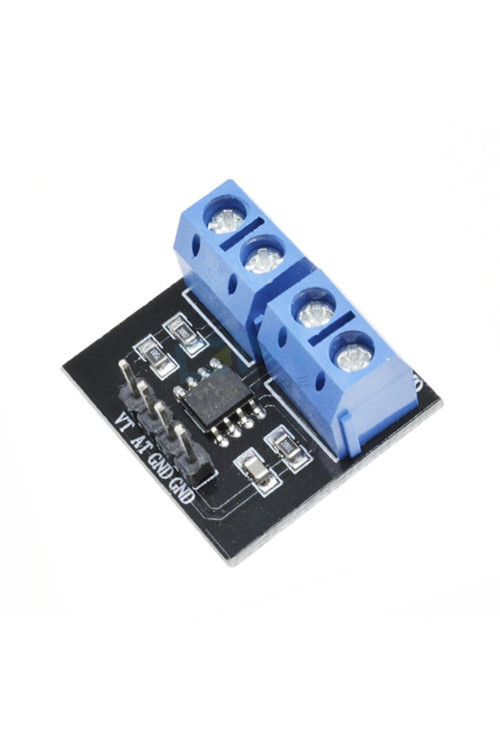

Max471 Voltaj Akım Sensör Modülü Max471 voltaj ve akım ölçme işlerinde kullanılır.
Voltaj ölçümünü direnç bölme prensibi üzerinden gerçekleştirir.
Vin girişindeki voltaj 5 kat azaltılarak ölçme işlemini gerçekleştirir.
Bu sebeple girişte en fazla 25V voltaj uygulayabilirsiniz.3.3V luk bir sistem ile kullanılacaksa girişte 3.3Vx5 = 16.5V luk giriş beslemesi uygulanmalıdır.
3A e kadar akım ölçme yapabilmektedir.
Voltaj ve akım bilgisi ölçmesi sonucunda otomatik olarak güç ölçme işlemi yapılmış olur.
Pin Açıklaması: Çalışma Voltajı: DC 5V – 25V veya DC 3V - 16.5V
Akım ölçme aralığı : DC 0 - 3A
VT: Voltaj ölçme oranı.
1/5
AT: Akım ölçme pini
GND: Toprak ucu
VOUT/VIN: VOUT=VIN
Özellikler: Yüksek tarafta ( High Side ) çalışabilir.
Kart üzerinde yüksek hassasiyetli ölçme direnci.
Hassasiyet: 2%
Şarj ve de deşarj olarak çalışabilir.
( 2 yönlü çalışabilme )
Kart üzerindeki direnç ile 3A Ölçme kapasitesi
100µA Max Çalışma Akımı
18µA Kapalı mod akımı
Çalışma Voltajı: 3V to 36V
8-Pin Soic paket.
Paket İçeriği:
Voltaj ölçümünü direnç bölme prensibi üzerinden gerçekleştirir.
Vin girişindeki voltaj 5 kat azaltılarak ölçme işlemini gerçekleştirir.
Bu sebeple girişte en fazla 25V voltaj uygulayabilirsiniz.3.3V luk bir sistem ile kullanılacaksa girişte 3.3Vx5 = 16.5V luk giriş beslemesi uygulanmalıdır.
3A e kadar akım ölçme yapabilmektedir.
Voltaj ve akım bilgisi ölçmesi sonucunda otomatik olarak güç ölçme işlemi yapılmış olur.
Pin Açıklaması: Çalışma Voltajı: DC 5V – 25V veya DC 3V - 16.5V
Akım ölçme aralığı : DC 0 - 3A
VT: Voltaj ölçme oranı.
1/5
AT: Akım ölçme pini
GND: Toprak ucu
VOUT/VIN: VOUT=VIN
Özellikler: Yüksek tarafta ( High Side ) çalışabilir.
Kart üzerinde yüksek hassasiyetli ölçme direnci.
Hassasiyet: 2%
Şarj ve de deşarj olarak çalışabilir.
( 2 yönlü çalışabilme )
Kart üzerindeki direnç ile 3A Ölçme kapasitesi
100µA Max Çalışma Akımı
18µA Kapalı mod akımı
Çalışma Voltajı: 3V to 36V
8-Pin Soic paket.
Paket İçeriği:
