Devremarkt Lpd3806-400Bm-G5-24C 400 Pals Optik Enkoder Dc 5V-24V Rotary Ab 2 Faz Motor Hız Yön Açı Mesafe Konum

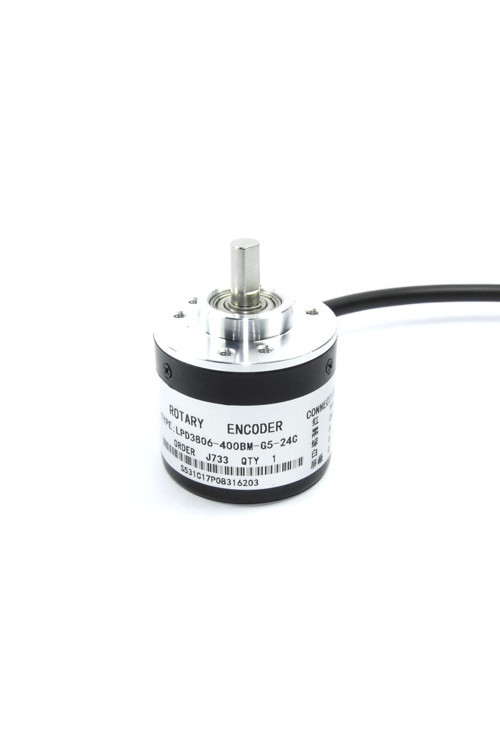

LPD3806-400BM-G5-24C 400 Pals Optik Enkoder DC 5V-24V Rotary Döner Encoder, AB 2 Fazlı Motor Dönme Hızı Yön Açı Mesafe Konum Ölçme Sensörü NPN A ve B faz hatları doğrudan VCC’ye bağlanırsa ürün bozulacaktır. Pin açıklamasını okuyup bağlantıları yapınız. Bir tam dönüşünde 400 pals üreten optik sensördür. Dönme hızı, yön, açı, hızlanma, ilerleme mesafesi gibi parametrelerin ölçülmesinde kullanılır. Bu bilgiye göre çeşitli kontrol işlemlerini hassas olarak gerçekleştirebiliriz. Haraket eden sistemlerin hızı ve sistemin nerede olduğunu anlamak için kullanılır. Yada mesela bir ses kontrol işleminde kontrol fonksiyonu için kullanılabilir. DC 5-24V besleme ile çalışabiir. Enkoder mili döndükçe oluşan sinyaller arduino vb mikroişlemcili kit yada devre ile sayılarak dönme sayısı bulunur. Çıkışlar pull up direnç ile bir mcu pinine bağlanarak kullanılır. Enkoder uçları boşta ise osiloskop ile düzgün ölçme yapamayabilirsiniz. 2 tane pull up direnci ile beslemeye bağlayarak skop ile ölçüm yapmanız uygun olur. Özellikler: AB iki fazlı optik döner enkoder
Çalışma voltajı: DC 5V-24V
Çalışma akımı: 30mA
NPN Tip çıkış yapısı
Sinyal sayısı: 400 pals / tur
Maksimum mekanik hız: 5000 rpm
Entegre hız: 2000 rpm
Çalışma sıcaklığı: -20C / 65C
D tip mil 6mm x 13mm
M3 sabitleme vida delikleri
Kablo uzunluğu: 1,5metre
Yükseklik: 38mm( 43,5mm)
Çap:41,5mm
Ağırlık: 150gr
Kablo Bağlantı Açıklaması Yeşil = A faz
Beyaz = B fazı
Kırmızı = VCC Besleme + pini
Siyah = GND
Paket İçeriği: 1 Adet Encoder Modül 400 Pals LPD3806-400BM-G5-24C
