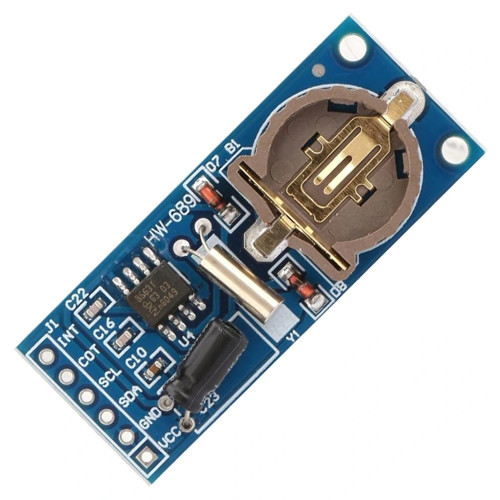

PCF8563 Gerçek Zamanlı Saat (RTC) Modülü

PCF8563 Gerçek Zamanlı Saat (RTC) Modülü, elektronik projelerde hassas zaman takibi ve takvim fonksiyonları sağlamak için tasarlanmış kompakt bir cihazdır. Düşük güç tüketimi ve yüksek doğruluk özelliklerine sahiptir.

I2C haberleşme protokolü üzerinden kolay entegrasyon sağlayan bu modül, Arduino platformları ile uyumlu çalışarak saat, dakika, saniye, gün, ay ve yıl bilgilerini tutabilir.

CR2032 pil desteği sayesinde ana güç kesintilerinde bile zaman bilgisini koruyabilen bu ürün, çeşitli modüller kategorisindeki en kullanışlı zaman yönetim çözümlerinden biridir.

Teknik Özellikler

PCF8563 Gerçek Zamanlı Saat (RTC) Modülü'nün detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre: PCF8563 RTC çipi
• Haberleşme Protokolü: I2C (TWI)
• I2C Adresi: 0x51
• Çalışma Gerilimi: 3.3V - 5V
• Saat Doğruluğu: ±2ppm (25°C'de)
• Yedek Pil: CR2032 (3V lityum pil desteği)
• Takvim Özellikleri: Saniye, dakika, saat, gün, tarih, ay, yıl ve haftanın günü
• Takvim Kapsamı: 100 yıllık (otomatik ay sonu düzeltme ve artık yıl hesaplaması)
• Alarm Fonksiyonu: Programlanabilir alarm ve zamanlayıcı
• Güç Tüketimi: Tipik 0.25μA (3V'da)
• Sıcaklık Aralığı: -40°C ile +85°C arası
• Kristal Osilatör: 32.768 kHz
• PCB Boyutları: Yaklaşık 22mm x 16mm x 7mm
• Pin Aralığı: 2.54mm standart
• Bağlantı Pinleri: VCC, GND, SDA, SCL
• Montaj Delikleri: 2 adet, 2mm çap

Kullanım Alanları

PCF8563 Gerçek Zamanlı Saat (RTC) Modülü'nün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Elektronik Proje Uygulamaları

• Dijital saat ve takvim projeleri
• Veri kayıt sistemleri (data logger)
• Otomatik sulama sistemleri
• Zamanlayıcı kontrollü cihazlar
• Alarm sistemleri

Endüstriyel Kontrol Sistemleri

• Üretim hattı zaman kontrolü
• Makine çalışma programları
• Enerji tüketim monitörleri
• Vardiya kontrol sistemleri
• Periyodik bakım hatırlatıcıları

Ev Otomasyon Projeleri

• Akıllı ev sistemleri
• Programlanabilir termostatlar
• Aydınlatma kontrol sistemleri
• Perde/panjur kontrol üniteleri
• Enerji tasarruf sistemleri

Avantajlar ve Özellikler

PCF8563 Gerçek Zamanlı Saat (RTC) Modülü'nün sağladığı avantajlar ve çözümler.

• Düşük Güç Tüketimi: Pil ömrünü uzatan verimli tasarım
• Kolay Entegrasyon: I2C protokolü ile basit bağlantı
• Yedek Pil Desteği: Elektrik kesintilerinde zaman bilgisini koruma
• Kompakt Boyut: Küçük projelere bile kolayca sığabilen tasarım
• Programlanabilir Alarm: Belirli zamanlarda tetiklenme özelliği
• Yüksek Doğruluk: Hassas kristal osilatör ile minimum sapma
• Geniş Voltaj Aralığı: 3.3V ve 5V sistemlerle uyumlu çalışma
• Komple Takvim: Tarih, saat ve haftanın günü bilgisini tutabilme
• Çoklu Platform Desteği: Arduino, Raspberry Pi ve diğer mikrodenetleyicilerle uyumlu
• Genişletilmiş Sıcaklık Aralığı: Zorlu ortamlarda güvenilir çalışma

Kurulum ve Bağlantı

PCF8563 Gerçek Zamanlı Saat (RTC) Modülü'nün kurulum ve bağlantı süreci hakkında bilgiler.

Arduino ile bağlantı pinleri:

• VCC: 3.3V veya 5V
• GND: GND
• SDA: Arduino UNO/NANO için A4, MEGA için 20, Leonardo için 2
• SCL: Arduino UNO/NANO için A5, MEGA için 21, Leonardo için 3

Gerekli kütüphaneler:

• Wire.h (Arduino IDE ile birlikte gelir)
• RTClib.h (Adafruit RTClib veya benzeri)
• PCF8563.h (bazı özel uygulamalar için)

Temel kurulum adımları:

• Fiziksel Bağlantı: Modülü Arduino'ya uygun pinlerle bağlayın
• Pil Takılması: CR2032 pilini modül üzerindeki yuvaya yerleştirin
• Kütüphane Kurulumu: Arduino IDE'de Kütüphane Yöneticisi üzerinden gerekli kütüphaneleri indirin
• İlk Zaman Ayarı: Modüle güncel saat ve tarih bilgisini yükleyin
• Test Etme: Basit bir okuma kodu ile modülün çalıştığını doğrulayın

Sorun Giderme ve İpuçları

PCF8563 Gerçek Zamanlı Saat (RTC) Modülü kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Modül Algılanmıyor: I2C bağlantılarını kontrol edin ve I2C tarama kodu ile adresi doğrulayın
• Saat Sıfırlanıyor: Pil voltajını ölçün, gerekirse yeni pil takın
• Yanlış Zaman Gösterimi: Doğru tarih/saat formatı kullandığınızdan emin olun
• Hassasiyet Problemi: Kristal osilatörün etrafındaki kapasitörleri kontrol edin
• I2C Çakışması: Diğer I2C cihazlarıyla adres çakışması olup olmadığını kontrol edin

Verimli Kullanım İpuçları

• Yılda bir kez pil değişimi yaparak güvenilir çalışmayı sağlayın
• Statik elektriğe karşı ESD önlemleri alarak modülü tutun
• I2C pull-up dirençlerinin bağlı olduğundan emin olun
• Uzun kablo bağlantılarından kaçının veya düşük hız modunda çalıştırın
• Alarm fonksiyonunu kullanırken kesme (interrupt) pini bağlantısını yapın
• Yüksek elektromanyetik gürültü olan ortamlarda ekranlı kablo kullanın

Paket İçeriği

• PCF8563 Gerçek Zamanlı Saat (RTC) Modülü
