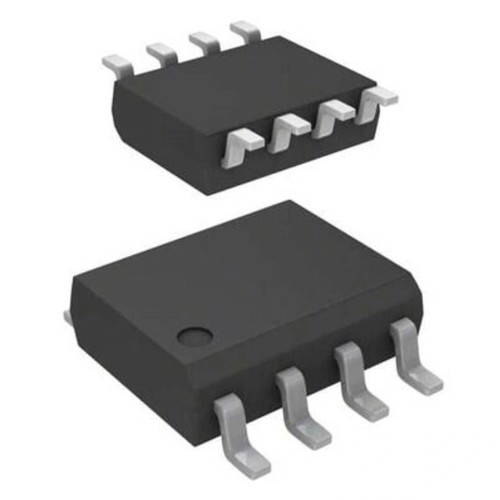

LM211DT SMD Voltaj Komparatör Entegresi SOIC-8

LM211DT, STMicroelectronics tarafından üretilen yüksek hızlı ve hassas bir voltaj komparatör entegresidir. SOIC-8 yüzey montaj paketinde sunulan bu komparatör, iki voltaj seviyesini karşılaştırmak ve çıkış üretmek için tasarlanmıştır. Geniş besleme voltaj aralığı ve yüksek ortak mod giriş aralığı ile çeşitli uygulamalarda esneklik sağlar.

Düşük ofset voltajı ve giriş bias akımı ile yüksek hassasiyet sunan bu entegreler, 40 ns'den daha hızlı tepki süresi ile hızlı karşılaştırma gerektiren uygulamalar için idealdir. Açık kolektör çıkışı sayesinde çeşitli çıkış voltaj seviyelerine kolayca uyarlanabilir.

Sıcaklık değişimlerine karşı yüksek kararlılık gösteren elektronik komponentler arasında yer alan LM211DT, endüstriyel sıcaklık aralığında çalışabilme özelliği ile zorlu ortamlarda bile güvenilir karşılaştırma fonksiyonu sağlayan modern bir SMD komparatör çözümüdür.

Teknik Özellikler

LM211DT SMD Voltaj Komparatör Entegresi SOIC-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: STMicroelectronics
• Ürün Serisi: LM211
• Model: LM211DT
• Entegre Tipi: Voltaj Komparatör
• Komparatör Sayısı: 1
• Paket Tipi: SOIC-8
• Montaj Tipi: Yüzey Montaj (SMD/SMT)
• Besleme Voltajı Aralığı: ±5V ile ±15V arası (veya 10V-30V tek besleme)
• Maksimum Besleme Voltajı: ±18V veya 36V
• Minimum Besleme Voltajı: ±4.5V veya 9V
• Giriş Ofset Voltajı: 7.5mV (maksimum)
• Giriş Bias Akımı: 250nA (tipik)
• Giriş Ofset Akımı: 50nA (tipik)
• Ortak Mod Giriş Voltaj Aralığı: -14.5V ile +13.5V arası (±15V besleme ile)
• Diferansiyel Giriş Voltaj Aralığı: ±30V
• Tepki Süresi: 40ns (tipik)
• Çıkış Geçiş Süresi (Rise/Fall): 100ns/20ns (tipik)
• Çıkış Tipi: Açık Kolektör (Open Collector)
• Maksimum Çıkış Akımı: 50mA
• Güç Tüketimi: 85mW (tipik, ±15V beslemede)
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Strobe (Engelleme) Pini: Var
• Düşük Ofset Sürüklenmesi: 7µV/°C (tipik)
• Kazanç Bant Genişliği: 3MHz (tipik)
• Çıkış Satürasyon Voltajı: 0.4V (maksimum)
• RoHS Uyumluluğu: Evet
• Pin Sayısı: 8
• Boyutlar: 4.9mm x 3.9mm x 1.58mm (yaklaşık)

Kullanım Alanları

LM211DT SMD Voltaj Komparatör Entegresi SOIC-8'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Sinyal İşleme ve Kontrol Devreleri

• Voltaj seviye dedektörleri
• Pencere komparatörleri
• Analog-dijital dönüştürücü girişleri
• Schmitt trigger devreleri
• Threshold dedektörleri

Endüstriyel Uygulamalar

• Sensör arayüzleri
• Limit switch devreleri
• Koruma sistemleri
• Proses kontrol ekipmanları
• Motor kontrol sistemleri

Test ve Ölçüm Cihazları

• Multimetre devreleri
• Sinyal analiz ekipmanları
• Osiloskop tetikleme devreleri
• Dalga şekli üreteçleri
• Hız ve frekans ölçüm sistemleri

Güç Yönetim Sistemleri

• Aşırı/düşük voltaj koruma devreleri
• Batarya şarj monitörleri
• Güç kaynağı denetleyicileri
• SMPS geri bildirim devreleri
• Akım sınırlama devreleri

Alarm ve Güvenlik Sistemleri

• Sensör eşik detektörleri
• Sıcaklık alarm devreleri
• Işık seviye dedektörleri
• Hırsız alarm sistemleri
• Gaz ve duman dedektörleri

Avantajlar ve Özellikler

LM211DT SMD Voltaj Komparatör Entegresi SOIC-8'in sağladığı avantajlar ve çözümler.

• Yüksek Hız: 40ns tepki süresi ile hızlı sinyal karşılaştırma
• Düşük Ofset Voltajı: 7.5mV maksimum ofset ile hassas ölçümler
• Geniş Besleme Aralığı: ±5V ile ±15V arası çift besleme veya 10V-30V tek besleme
• Açık Kolektör Çıkış: Çeşitli sistemlere kolay entegrasyon
• Strobe Fonksiyonu: Çıkışı devre dışı bırakma yeteneği
• Geniş Ortak Mod Aralığı: Çeşitli sinyal seviyelerinde çalışabilme
• Düşük Güç Tüketimi: Batarya ile çalışan uygulamalar için uygun
• Endüstriyel Sıcaklık Aralığı: -40°C ile +125°C arası çalışma
• Kompakt SOIC-8 Paketi: PCB alanından tasarruf
• Düşük Sıcaklık Kayması: Sıcaklık değişimlerinde kararlı çalışma

Devre Tasarımı ve Uygulama

LM211DT SMD Voltaj Komparatör Entegresi SOIC-8'in devre tasarımı ve uygulaması hakkında detaylar.

Pin Konfigürasyonu

SOIC-8 paketindeki LM211DT komparatörünün pin yerleşimi.

• Pin 1: Strobe (Aktif Düşük)
• Pin 2: Non-Inverting Input (+)
• Pin 3: Inverting Input (-)
• Pin 4: V- (Negatif Besleme)
• Pin 5: NC (Bağlantı Yok)
• Pin 6: Output (Açık Kolektör)
• Pin 7: V+ (Pozitif Besleme)
• Pin 8: Balance/Strobe (Kullanılmıyor)

Temel Devre Şeması

LM211DT komparatörü için temel uygulama devresi ve gerekli harici komponentler.

Gerekli Komponentler:

• 1x LM211DT SMD Komparatör
• 1x 10kΩ Pull-up Direnci (R1)
• 2x 0.1µF Bypass Kapasitörleri (C1, C2)
• 1x 10kΩ Referans Gerilim Bölücü (R2, R3) - opsiyonel
• 1x 100kΩ Histerezis Direnci (R4) - opsiyonel

Temel Devre Bağlantıları:

1. V+ (Pin 7) - Pozitif Besleme (+5V ile +15V arası)
2. V- (Pin 4) - Negatif Besleme (GND veya -5V ile -15V arası)
3. Non-Inverting Input (Pin 2) - Karşılaştırılacak Sinyal
4. Inverting Input (Pin 3) - Referans Voltajı veya Threshold
5. Output (Pin 6) - Pull-up direnci (R1) üzerinden beslemeye
6. Strobe (Pin 1) - HIGH (aktif etmek için) veya LOW (devre dışı bırakmak için)
7. C1, C2 bypass kapasitörleri besleme pinlerine yakın yerleştirilmeli

Uygulama Örnekleri

LM211DT komparatörü ile çeşitli devre uygulamaları.

Basit Voltaj Karşılaştırıcı:

• Pin 2'ye karşılaştırılacak sinyal bağlanır
• Pin 3'e sabit referans voltajı uygulanır
• Çıkış, sinyal referansı geçtiğinde durum değiştirir
• Pull-up direnci ile çıkış lojik seviyeye çekilir

Histerezisli Schmitt Trigger:

• Pin 2'ye karşılaştırılacak sinyal bağlanır
• Pin 3'e sabit referans voltajı uygulanır
• Pin 2 ile Pin 6 arasına 100kΩ-1MΩ arası dirençle pozitif geri besleme eklenir
• Gürültüye karşı dayanıklı tetikleme sağlar

Pencere Komparatörü:

• İki LM211DT kullanılır
• Birinci komparatör alt limiti kontrol eder
• İkinci komparatör üst limiti kontrol eder
• Çıkışlar lojik devre ile birleştirilir
• Sinyal belirli bir aralıkta olduğunda çıkış verir

PCB Tasarım Önerileri

LM211DT SMD komparatörü için PCB tasarım önerileri.

• SMD Yerleşimi:
  • Komparatörü sinyal kaynağına yakın yerleştirin
  • Besleme bypass kapasitörlerini pinlere olabildiğince yakın konumlandırın
  • Giriş hatlarını kısa tutun
  • Gürültü kaynaklarından uzak tutun
• Sinyal Bütünlüğü:
  • Hassas analog sinyaller için ayrı toprak düzeni düşünün
  • Analog ve dijital toprakları tek noktada birleştirin
  • Giriş hatlarını dijital hatlardan uzak tutun
  • Hızlı geçişler için çıkış hattını kısa tutun
• Gürültü Azaltma:
  • Bypass kapasitörlerini çift katmanlı yerleştirin
  • Giriş filtresi olarak RC devresi düşünün
  • Mümkünse giriş sinyallerini ekranlı kablo ile getirin
  • Yüksek frekanslı gürültü için ferrit boncuk kullanın

Sorun Giderme ve İpuçları

LM211DT SMD Voltaj Komparatör Entegresi SOIC-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Titreme (Chattering): Histerezis direnci ekleyin, giriş sinyalini filtreleyerek gürültüyü azaltın
• Çıkış Seviyesi Sorunu: Uygun değerde pull-up direnci kullandığınızdan emin olun, açık kolektör çıkışı unutmayın
• Yanlış Tetikleme: Sinyal hatlarını kısa tutun, giriş hatlarına gürültü filtresi ekleyin
• Osilasyon: Bypass kapasitörlerini kontrol edin, komparatör giriş hatlarını kısa tutun
• Düşük Tepki Hızı: Pull-up direncini azaltın, yüksek hızlı uygulamalar için kapasitif yükleri minimize edin

Hassas Karşılaştırma İpuçları

LM211DT ile hassas karşılaştırma yapmak için öneriler.

• Referans Voltajı:
  • Kararlı referans kaynağı kullanın (LM336, TL431 gibi)
  • Referans bölücü için düşük toleranslı dirençler seçin
  • Sıcaklık kaymasını azaltmak için aynı tip dirençler kullanın
  • Referans voltajını bypass kapasitörü ile filtreleyin
• Giriş Sinyali Koşullandırma:
  • Yüksek frekanslı gürültü için alçak geçiren filtre ekleyin
  • Giriş empedans uyumlaştırması için tampon op-amp kullanmayı düşünün
  • Diferansiyel giriş için enstrümantasyon amplifikatörü kullanın
  • Giriş koruma diyotları ekleyin
• Histerezis Optimizasyonu:
  • Uygulamaya göre histerezis miktarını ayarlayın
  • Düşük histerezis için yüksek değerli geri besleme direnci kullanın
  • Yüksek histerezis için düşük değerli geri besleme direnci kullanın
  • Simetrik histerezis için ek devre elemanları ekleyin

Özel Uygulama İpuçları

LM211DT komparatörü ile özel uygulamalar için ipuçları.

Düşük Güçlü Algılama Devreleri:

• Strobe pini ile düşük aktiviteli dönemlerde komparatörü kapatın
• Yüksek değerli pull-up dirençleri kullanın
• Düşük aktiviteli sistemlerde çıkışı latch etmeyi düşünün
• Aralıklı örnekleme yöntemi ile güç tüketimini azaltın

Yüksek Hızlı Uygulamalar:

• Düşük değerli pull-up direnci kullanın (1kΩ-4.7kΩ)
• Çıkış hattının kapasitansını minimize edin
• Çift besleme voltajı kullanın
• Giriş hatlarını olabildiğince kısa tutun

Gürültülü Ortamlar:

• Daha geniş histerezis bandı kullanın
• Sinyal hatlarını ekranlayın
• Besleme hatlarına ilave filtreleme ekleyin
• RC filtre ile giriş sinyallerini temizleyin

Paket İçeriği

• LM211DT SMD Voltaj Komparatör Entegresi SOIC-8
