China HUIKE HK23F-DC5V-SHG 6 Pin Güç Rölesi

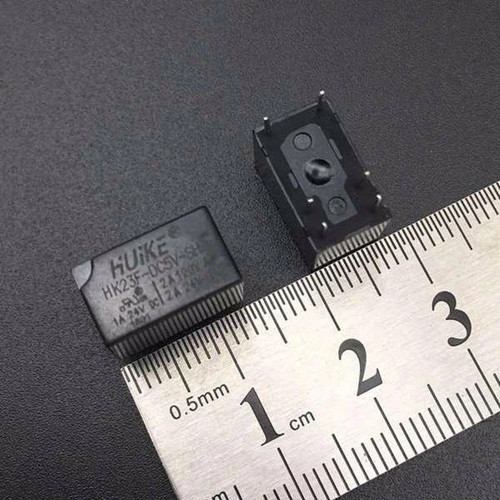

Huike HK23F-DC5V-SHG 6 Pin Güç Rölesi

Huike HK23F-DC5V-SHG, yüksek kaliteli bir 5V tetiklemeli güç rölesidir. 6 pin yapısı ve kompakt tasarımı ile PCB montaj uygulamalarında kolaylık sağlarken, yüksek güç taşıma kapasitesi sayesinde güçlü yüklerin kontrolünde tercih edilir.

SHG serisi hassas kontak yapısı ve dayanıklı gövdesi ile bu röle, mikrodenetleyici projeleri ve endüstriyel kontrol devreleri için güvenilir bir anahtarlama elemanı sunar.

Yüksek performansa sahip Huike rölesi, çeşitli elektronik komponentler ile uyumlu çalışarak, Arduino, Raspberry Pi ve diğer 5V mikrodenetleyici sistemlerinde, güçlü yüklerin yönetiminde ideal bir çözüm ortağıdır.

Teknik Özellikler

Huike HK23F-DC5V-SHG 6 Pin Güç Rölesi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Huike
• Model: HK23F-DC5V-SHG
• Röle Tipi: SPDT (Single Pole Double Throw)
• Kontrol Voltajı: 5.0V DC
• Bobin Direnci: 70 Ohm ±10%
• Çekme Akımı: Yaklaşık 71 mA
• Kontak Yapısı: 1 Normalde Açık (NO), 1 Normalde Kapalı (NC), 1 Ortak (COM)
• Maksimum Anahtarlama Akımı: 15A (NO), 10A (NC)
• Maksimum Anahtarlama Voltajı: AC: 250V, DC: 30V
• Maksimum Anahtarlama Gücü: AC: 3750VA, DC: 450W
• Kontak Direnci: 100 MOhm
• Dielektrik Dayanım: 1500V AC 1 dakika
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Çalışma Nemi: 5% ile 85% RH arası
• Pin Sayısı: 6 pin
• Pin Yerleşimi: 2x3 grid
• Boyutlar: 19mm x 15.5mm x 15mm (yaklaşık)
• Ağırlık: Yaklaşık 8g
• LED Göstergesi: Var
• RoHS Uyumluluğu: Evet

Kullanım Alanları

Huike HK23F-DC5V-SHG 6 Pin Güç Rölesi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Elektronik Projeler

• Arduino ve Raspberry Pi uygulamaları
• IoT cihazları
• Akıllı ev sistemleri
• Mikrodenetleyici projeleri
• Robotik kontrol devreleri

Güç Kontrolü

• Motor kontrol devreleri
• Yüksek güçlü LED aydınlatma
• Isıtıcı kontrol sistemleri
• Pompa otomasyonu
• Güç dağıtım üniteleri

Endüstriyel Uygulamalar

• Otomasyon kontrol devreleri
• Güvenlik sistemleri
• Makine kontrol panelleri
• Enerji yönetim sistemleri
• İklimlendirme kontrolleri

Avantajlar ve Özellikler

Huike HK23F-DC5V-SHG 6 Pin Güç Rölesi'nin sağladığı avantajlar ve çözümler.

• Yüksek Akım Kapasitesi: 15A'e kadar yük taşıma
• 5V Çalışma: Mikrodenetleyici sistemleri ile kolay entegrasyon
• LED Gösterge: Çalışma durumunu görsel olarak izleme
• 6 Pin Yapısı: Güvenli ve sağlam PCB montajı
• Yüksek İzolasyon: Kontrol ve güç devreleri arasında tam elektriksel ayrım
• Geniş Sıcaklık Aralığı: Zorlu koşullarda güvenilir çalışma
• Uzun Ömür: 10 milyon mekanik işlem kapasitesi
• Yüksek Kaliteli Kontaklar: Düşük kontak direnci ve güvenilir anahtarlama
• Kompakt Boyut: PCB'de minimum alan kullanımı
• Darbeye Dayanıklı Kasa: Zorlu ortamlarda koruma

Montaj ve Kullanım

Huike HK23F-DC5V-SHG 6 Pin Güç Rölesi'nin montaj ve kullanım detayları hakkında bilgiler.

Bağlantı ve montaj bilgileri:

• Pin 1-2: Bobin bağlantısı (5V kontrol)
• Pin 3-4-5: Kontak bağlantıları (COM, NC, NO)
• Pin 6: Montaj desteği/şase bağlantısı
• PCB Montajı: 6 pin deliklerine yerleştirilerek lehimlenir
• Minimum Mesafe: Diğer komponentlere en az 3mm boşluk bırakılmalı

Kullanım için gerekli komponentler:

• 5V güç kaynağı (röle başına en az 100mA kapasiteli)
• Transistör sürücü devresi (2N2222, BC547 veya benzer NPN transistör)
• 1K direnç (transistör bazı için)
• 1N4007 diyot (flyback koruması)
• Optokuplör (opsiyonel, tam izolasyon için)
• Kontaklar için uygun kalınlıkta PCB yolları

Sorun Giderme ve İpuçları

Huike HK23F-DC5V-SHG 6 Pin Güç Rölesi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Röle Tetiklenmeme: 5V güç kaynağının yeterli akım verdiğini kontrol edin
• Düşük Ses veya Titreşim: Voltaj seviyesini doğrulayın (min. 4.5V gerekli)
• Mikrodenetleyici Resetleme: Flyback diyodu ekleyin ve ayrı güç kaynağı kullanın
• Kontak Arızası: Aşırı yüklenmediğinden emin olun ve endüktif yükler için snubber ekleyin
• Isınma Sorunu: Sürekli çekili durumda havalandırma sağlayın

Kullanım İpuçları

• Sürücü devre için ULN2003 entegresi ile birden fazla röleyi kolayca kontrol edin
• Motif gibi endüktif yükler için röle kontaklarına RC snubber devresi ekleyin
• Kritik uygulamalarda akım değerlerinin %70'ini aşmayın
• Çoklu röle kullanımında güç kaynağının toplam akımı karşıladığından emin olun
• PCB tasarımında kontrol ve güç devrelerini ayrı tutun
• Ağır yük uygulamalarında PCB bakır kalınlığını artırın (2oz veya daha fazla)

Paket İçeriği

• Huike HK23F-DC5V-SHG 6 Pin Güç Rölesi

İlgili Ürün Kategorilerimiz
